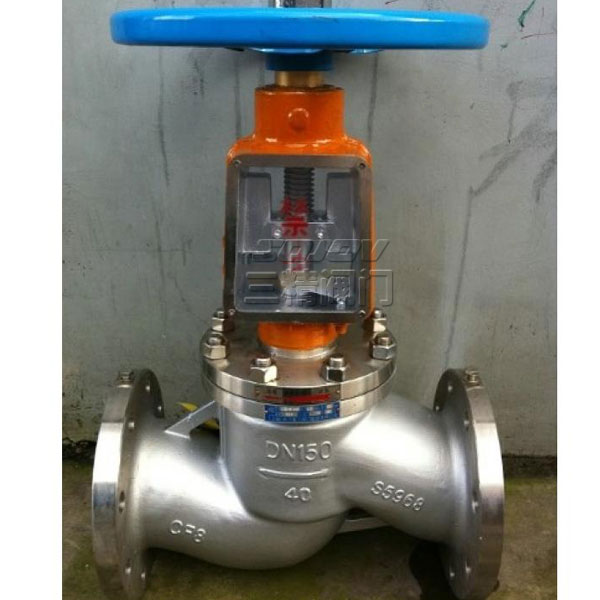

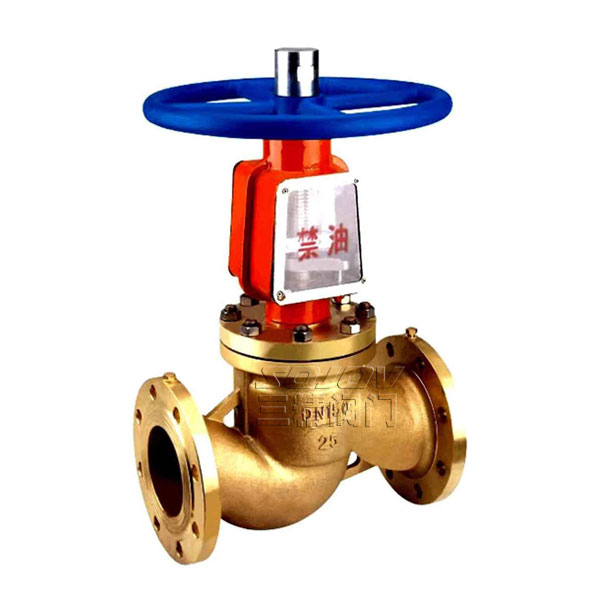

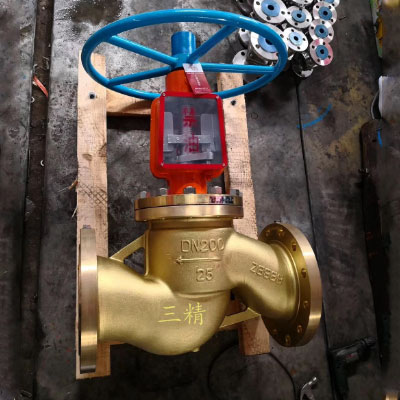

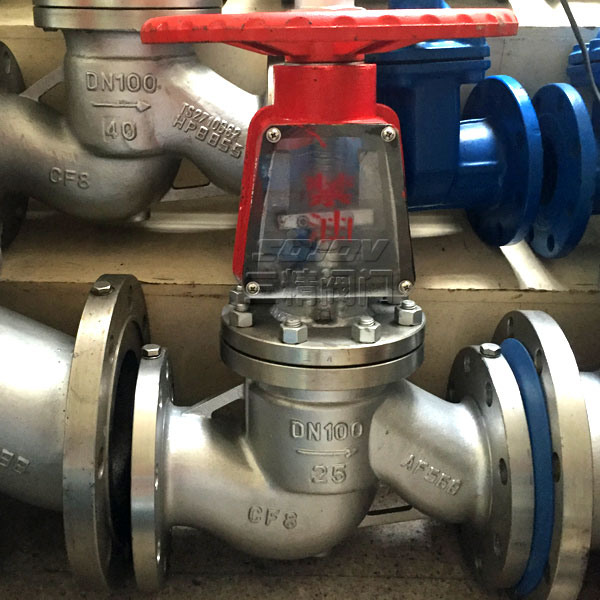

YJ41W硅黃銅氧氣截止閥
|
氧氣截止閥型號：YJ41W |
氧氣截止閥公稱通徑：15MM-400MM |
氧氣截止閥 使用壓力：2.5MPA -4.0MPA |
|
氧氣截止閥 連接方式：法蘭連接 |
氧氣截止閥形式：手動 |
氧氣截止閥 主要功能：起開關作用 |
|
氧氣截止閥 使用介質：氧氣管道 |
氧氣截止閥 材質：硅黃銅 不銹鋼 |
氧氣截止閥標準：機械部標準或定做非標 |
硅黃銅氧氣截止閥主要性能和使用范圍：
|
型號
|
公稱壓力
|
殼體試驗壓力Ps(Mpa)
|
氣密封試驗
|
適用溫度(℃)
|
適用介質
|
|
|
水
|
氣
|
|||||
|
YJ41W-25T
YJ41W-40T |
2.5
|
3.8
|
2.5
|
2.5
|
常溫
|
氧氣
|
硅黃銅氧氣截止閥主要外形尺寸：
|
YJ41W-40T、YJ41W-40T
|
重 量
(kg) |
|||||||||||||
|
公稱通徑
DN(mm) |
尺 寸 (mm)
|
|||||||||||||
|
L
|
D
|
D1
|
D2
|
D6
|
b
|
f
|
fz
|
z-фd
|
Dz
|
i
|
H
|
D0
|
||
|
15
|
130
|
95
|
65
|
45
|
40
|
16
|
2
|
4
|
4-ф14
|
82
|
10
|
202
|
100
|
5
|
|
20
|
150
|
105
|
75
|
55
|
51
|
16
|
2
|
4
|
4-ф14
|
95
|
13
|
225
|
100
|
6.5
|
|
25
|
160
|
115
|
85
|
65
|
58
|
16
|
2
|
4
|
4-ф14
|
98
|
15
|
236
|
125
|
7
|
|
32
|
190
|
135
|
100
|
78
|
66
|
18
|
2
|
4
|
4-ф18
|
120
|
28
|
312
|
180
|
13.5
|
|
40
|
200
|
145
|
110
|
85
|
76
|
18
|
3
|
4
|
4-ф18
|
135
|
20
|
328
|
160
|
16
|
|
50
|
230
|
160
|
125
|
100
|
88
|
20
|
3
|
4
|
4-ф18
|
160
|
25
|
450
|
320
|
32
|
|
65
|
290
|
180
|
145
|
120
|
110
|
22
|
3
|
4
|
8-ф18
|
180
|
30
|
530
|
360
|
45
|
|
80
|
310
|
195
|
160
|
135
|
121
|
22
|
3
|
4
|
8-ф18
|
195
|
32
|
560
|
400
|
60
|
|
100
|
350
|
230
|
190
|
160
|
150
|
24
|
3
|
4.5
|
8-ф23
|
230
|
40
|
618
|
450
|
80
|
|
125
|
400
|
270
|
220
|
188
|
176
|
28
|
3
|
4.5
|
8-ф25
|
275
|
42
|
675
|
450
|
105
|
|
150
|
480
|
300
|
250
|
218
|
204
|
30
|
3
|
4.5
|
8-ф25
|
330
|
50
|
743
|
560
|
134
|
|
200
|
600
|
375
|
320
|
282
|
260
|
38
|
3
|
4.5
|
12-ф30
|
405
|
55
|
850
|
640
|
266
|
|
250
|
650
|
445
|
385
|
345
|
313
|
42
|
3
|
4.5
|
12-ф34
|
480
|
88
|
975
|
720
|
491
|
|
300
|
750
|
510
|
450
|
408
|
364
|
46
|
4
|
4.5
|
16-ф34
|
520
|
100
|
1115
|
800
|
705
|
|
400
|
950
|
655
|
585
|
535
|
474
|
58
|
4
|
5
|
16-ф41
|
650
|
140
|
1425
|
900
|
1234
|
截止閥訂貨主要事項：
截止閥介質壓力等級內泄漏率閥門尺寸連接方式標準最大耐溫最大耐壓最大流量/每小時截止閥閥體材質轉動方式（手柄/蝸輪）內部閥體結構截止閥工作原理安裝說明等相關技術資料當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的三精閥門公司專家為您審核把關。感謝您訪問我們的網站【http://m.dashazhu.cn】
