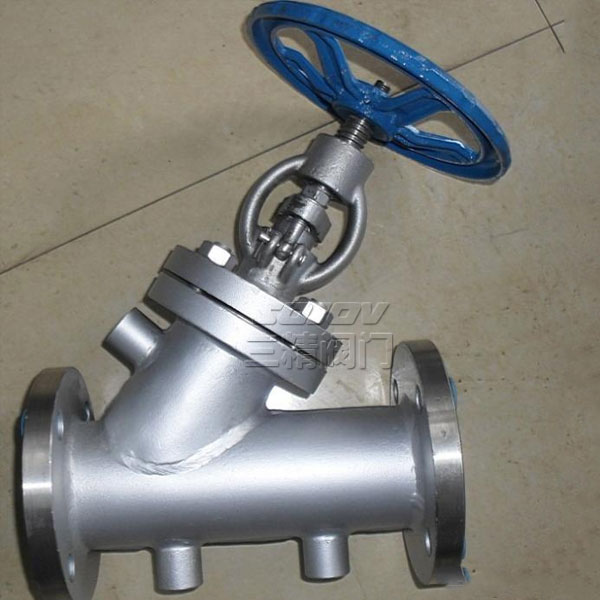

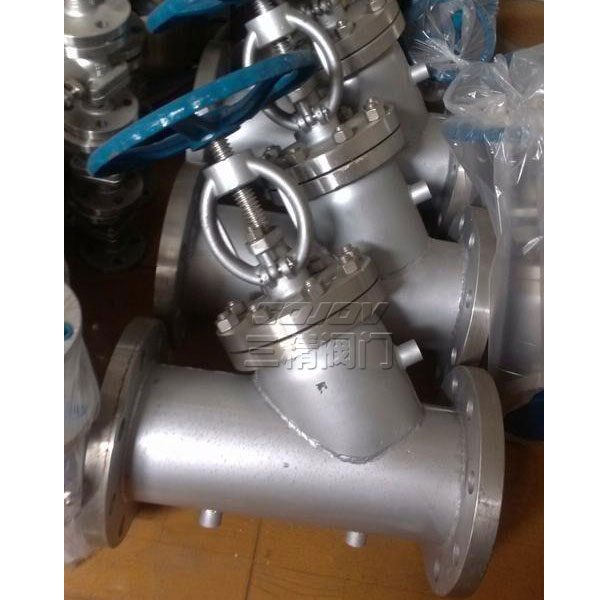

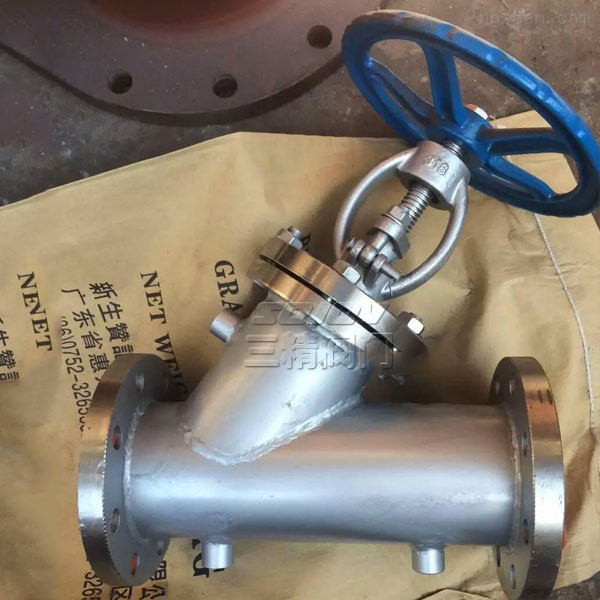

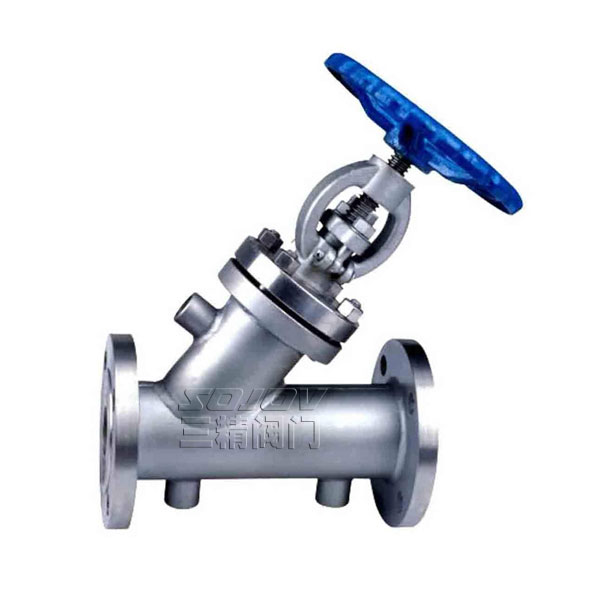

BJ45W不銹鋼保溫截止閥
型號：BJ45H BJ45W
公稱通徑：15MM-400MM
使用壓力：1.6MPA -6.4MPA
連接方式：法蘭連接
形式：手動
主要功能：起開關作用
使用介質：耐腐蝕介質
材質：不銹鋼
標準：機械部標準或定做非標
保溫截止閥概述
|
保溫截止閥型號：BJ45H BJ45W |
保溫截止閥公稱通徑：15MM-400MM |
保溫截止閥使用壓力：1.6MPA -6.4MPA |
|
保溫截止閥連接方式：法蘭連接 |
保溫截止閥形式：手動 |
保溫截止閥主要功能：起開關作用 |
|
保溫截止閥使用介質：耐腐蝕介質 |
保溫截止閥材質：不銹鋼 |
保溫截止閥標準：機械部標準或定做非標 |
保溫截止閥相關型號
BJ45H,BJ45W,BJ45Y,BJ45H-16C,BJ45W-16C,BJ45Y-16C等
保溫截止閥主要性能規范
Chief Property And Specification
|
型號Type |
公稱壓力PN(MPa) |
試驗壓力PS（MPa） |
工作溫度(℃) |
適用介質 |
工作蒸汽壓力 |
|
|
殼體Shell |
密封Seal |
|||||
|
BJ45(H.W.Y)-25P |
2.5 |
3.75 |
2.75 |
≤200 |
尿素、硝酸類 Ureophil、Nitric Acid |
≤1.3 |
|
BJ45(H.W.Y)-40P |
4.0 |
6.0 |
4.4 |
|||
|
BJ45(H.W.Y)-64P |
6.4 |
9.0 |
6.6 |
尿素、醋酸類 Ureophil、Acetrc Acid |
||
|
BJ45(H.W.Y)-25R |
2.5 |
3.75 |
2.75 |
|||
|
BJ45(H.W.Y)-40R |
4.0 |
6.0 |
4.4 |
|||
|
BJ45(H.W.Y)-64R |
6.4 |
9.0 |
6.6 |
|||
保溫截止閥主要零件材料
Material for main parts
|
零件名稱 |
閥體、閥蓋 |
閥瓣 |
墊片 |
|
BJ45(H.W.Y)-25P、BJ45W-40P、BJ45W-64P |
鉻鎳鈦閥Cr.Ni.TI Steel |
鉻鎳鈦閥+硬質合金Cr.Ni.TI Steel+Carbide Alloy |
聚四氟乙烯Polytetrafluoroethylene |
|
BJ45(H.W.Y)-25R、BJ45W-40R、BJ45W-64R |
鉻鎳鉬鈦閥Cr.Ni.Mo.TI Steel |
鉻鎳鉬鈦閥+硬質合金Cr.Ni.Mo.TI Steel+Carbide Alloy |
聚四氟乙烯Polytetrafluoroethylene |
保溫截止閥主要外形尺寸和連接尺寸
Main external and connecting dinensions(mm)
|
公稱壓力PN(MPa) |
公稱通徑DN(mm) |
尺寸(mm) |
|||||||||||||
|
L |
D |
D1 |
D2 |
D3 |
b1 |
f0 |
b |
D6 |
3-G |
Z-φd |
H |
H1 |
D0 |
||
|
2.5 4.0 |
15 |
170 |
105 |
75 |
55 |
35 |
8 |
4 |
16 |
51 |
3/8 |
|
250 |
262 |
120 |
|
20 |
190 |
115 |
85 |
65 |
42 |
8 |
4 |
16 |
58 |
3/8 |
|
292 |
308 |
140 |
|
|
25 |
210 |
135 |
100 |
78 |
50 |
8 |
4 |
18 |
66 |
3/8 |
|
340 |
375 |
160 |
|
|
32 |
230 |
145 |
110 |
85 |
60 |
8 |
4 |
18 |
76 |
1/2 |
|
338 |
375 |
160 |
|
|
40 |
260 |
160 |
125 |
100 |
72 |
8 |
4 |
20 |
88 |
1/2 |
|
360 |
386 |
160 |
|
|
50 |
300 |
180 |
145 |
120 |
94 |
8 |
4 |
22 |
110 |
1/2 |
|
410 |
450 |
240 |
|
|
65 |
340 |
195 |
160 |
135 |
105 |
8 |
4 |
22 |
121 |
1/2 |
|
440 |
485 |
240 |
|
|
80 |
380 |
230 |
190 |
160 |
128 |
11 |
4.5 |
24 |
150 |
1/2 |
|
540 |
600 |
280 |
|
|
100 |
430 |
270 |
220 |
188 |
154 |
11 |
4.5 |
28 |
176 |
1/2 |
|
560 |
625 |
320 |
|
|
125 |
490 |
300 |
250 |
218 |
182 |
11 |
4.5 |
30 |
204 |
1/2 |
|
625 |
737 |
360 |
|
|
150 |
550 |
330 |
280 |
248 |
212 |
11 |
4.5 |
32 |
|
1/2 |
|
720 |
790 |
360 |
|
|
6.4 |
25 |
235 |
160 |
125 |
82 |
50 |
8 |
4 |
22 |
|
1/2 |
|
340 |
375 |
160 |
|
32 |
260 |
165 |
125 |
88 |
60 |
8 |
4 |
24 |
|
1/2 |
|
358 |
383 |
160 |
|
|
50 |
300 |
200 |
160 |
130 |
|
|
4 |
26 |
110 |
1/2 |
|
410 |
450 |
240 |
|
|
65 |
340 |
210 |
170 |
140 |
|
|
4 |
30 |
121 |
1/2 |
|
485 |
510 |
240 |
|
|
100 |
430 |
270 |
220 |
188 |
154 |
11 |
4.5 |
36 |
|
1/2 |
|
610 |
470 |
400 |
|
|
100 |
415 |
300 |
250 |
218 |
|
|
4.5 |
32 |
150 |
1/2 |
|
610 |
670 |
400 |
|
截止閥訂貨主要事項：
截止閥介質壓力等級內泄漏率閥門尺寸連接方式標準最大耐溫最大耐壓最大流量/每小時,截止閥閥體材質轉動方式（手柄/蝸輪）內部閥體結構截止閥工作原理安裝說明等相關技術資料當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的三精閥門公司專家為您審核把關。感謝您訪問我們的網站【http://m.dashazhu.cn】
