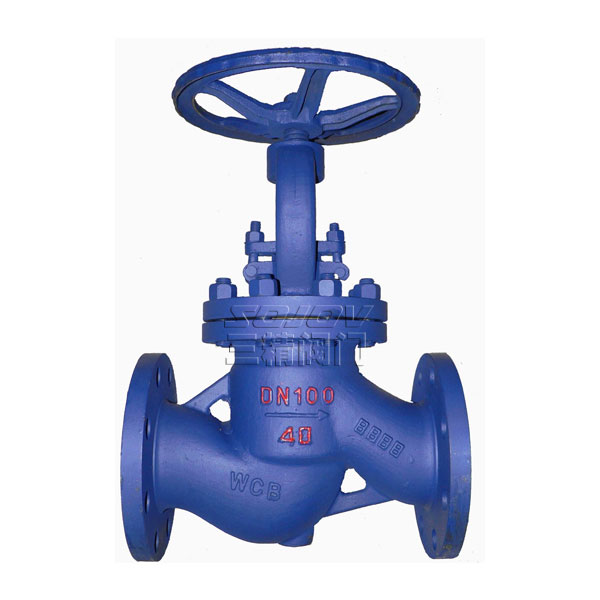

J41H鑄鋼法蘭式截止閥
型號：J41H J41Y
公稱通徑：50MM-400MM
使用壓力：1.0MPA -1.6MPA
連接方式：法蘭連接
形式：手動
主要功能：起開關作用
使用介質：水.油品.蒸汽
材質：WCB標準碳鋼
標準：機械部標準或定做非標
J41H法蘭連接鋼制截止閥
|
鑄鋼截止閥型號：J41H J41Y |
鑄鋼截止閥公稱通徑：50MM-400MM |
鑄鋼截止閥 使用壓力：1.0MPA -1.6MPA |
|
鑄鋼截止閥連接方式：法蘭連接 |
鑄鋼截止閥形式：手動 |
鑄鋼截止閥 主要功能：起開關作用 |
|
鑄鋼截止閥使用介質：水.油品.蒸汽 |
鑄鋼截止閥材質：WCB標準碳鋼 |
鑄鋼截止閥標準：機械部標準或定做非標 |
鋼制截止閥產品引用標準
設計與制造：GB12235
結構長度：GB12221
壓力溫度等級：GB9131 JB/T74 HG20604
連接法蘭：JB/T79 GB9113 HG20593-20635
試驗與檢驗：GB13927 JB/T9092
鋼制截止閥產品用途
法蘭連接的截止閥適用于公稱壓力PN1.6～16.0Mpa，工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管道上，切斷或接通介質。適用介質為：水、油品、蒸汽、酸性介質等。操作方式有：手動、齒輪傳動、電動、氣動等。
鋼制截止閥產品結構特點
1.產品按國家標準GB12235，結構合理,密封可靠，性能優良、造形美觀。
2.閥瓣、閥座的密封面采用司太立（stellite）鈷基硬質合金堆焊而成，耐磨。
3.閥桿經調質和表面氮化處理，有良好的搞腐蝕性和抗擦傷性。
4.可采用各種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。
5.閥體材料品種齊全，填料、墊片根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。
6.倒密封采用螺紋連接密封座或本體堆焊奧氏體不銹鋼而成，倒密封可靠，填料更換和維修可在不停機情況下進行，方便快捷不影響系統運行。

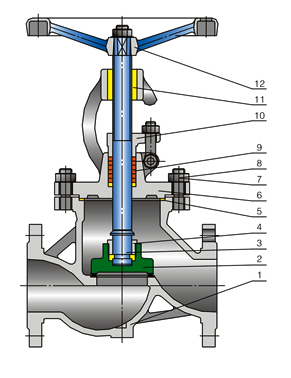

鋼制截止閥主要零件的材料說明
|
閥 體 |
WCB |
ZG1Cr18Ni12Mo2Ti |
ZGCr5Mo |
ZG1Cr18Ni9Ti |
|
閥 蓋 |
WCB |
ZG1Cr18Ni12Mo2Ti |
ZGCr5Mo |
ZG1Cr18Ni9Ti |
|
支 架 |
WCB |
ZG1Cr18Ni12Mo2Ti |
ZGCr5Mo |
ZG1Cr18Ni9Ti |
|
閥 瓣 |
2Cr13 |
316 |
Cr5Mo |
304 |
|
閥 桿 |
2Cr13 |
316 |
25Cr2MoV |
304 |
|
閥 座 |
25 |
316 |
304 |
304 |
|
密封環 |
304、增強柔性石墨 |
|||
|
填 料 |
增強柔性石墨 |
|||
|
閥桿螺母 |
ZCuA110Fe3 |
|||
截止閥訂貨主要事項
截止閥介質壓力等級內泄漏率閥門尺寸連接方式標準最大耐溫最大耐壓最大流量/每小時,截止閥閥體材質轉動方式（手柄/蝸輪）內部閥體結構截止閥工作原理安裝說明等相關技術資料當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的三精閥門公司專家為您審核把關。感謝您訪問我們的網站【http://m.dashazhu.cn】
