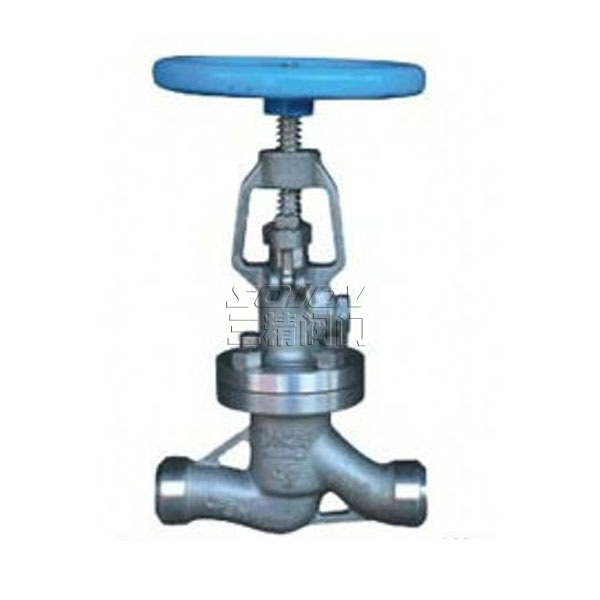

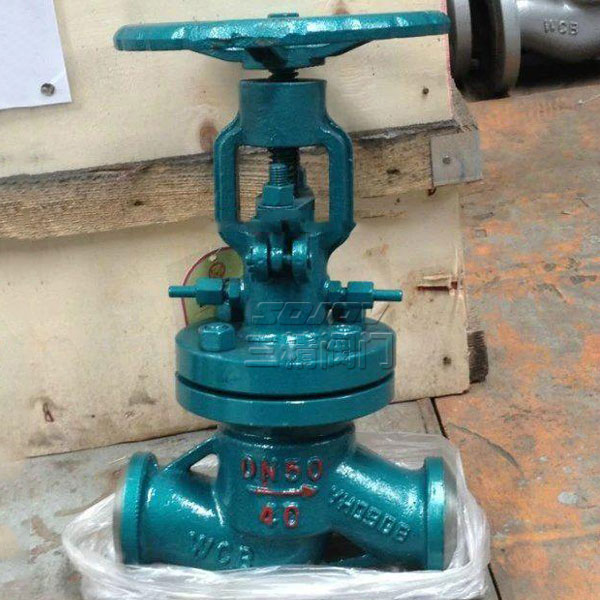

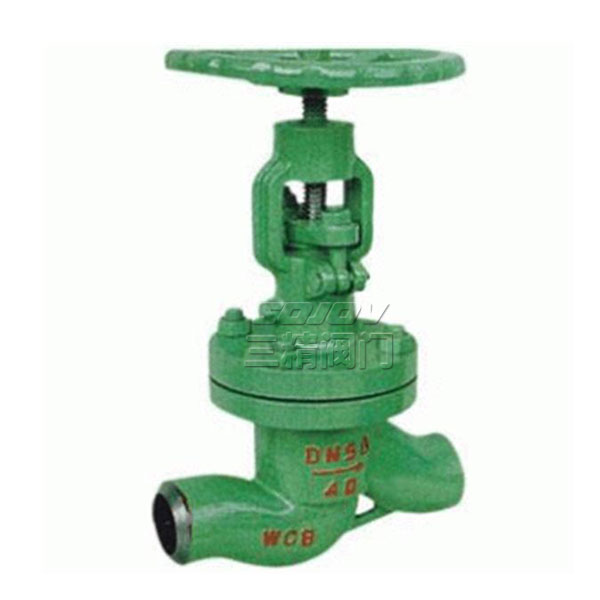

焊接式真空截止閥
型號：NKJ61H
公稱通徑：15MM-400MM
使用壓力：1.6MPA -6.4MPA
連接方式：焊接連接
形式：手動
主要功能：起開關作用
使用介質：耐腐蝕介質
材質：WCB標準碳鋼 不銹鋼
標準：機械部標準或定做非標
NKJ61H真空截止閥概述
|
真空截止閥型號：NKJ61H |
真空截止閥 公稱通徑：15MM-400MM |
真空截止閥使用壓力：1.6MPA -6.4MPA |
|
真空截止閥連接方式：焊接連接 |
真空截止閥形式：手動 |
真空截止閥 主要功能：起開關作用 |
|
真空截止閥 使用介質：耐腐蝕介質 |
真空截止閥 材質：WCB標準碳鋼 不銹鋼 |
真空截止閥標準：機械部標準或定做非標 |
NKJ61H真空截止閥主要結構特點及用途
本系列閥門主體采用鑄鍛結構，具有平行雙密封副半強制雙向密封，密封面到位運動和楔形塊楔緊運動分步作用實現零泄漏。密封面運動磨擦力小、啟閉輕便，而且密封面磨損有自動補償功能。結構簡單、緊湊、檢修方便，使用壽命長。閥蓋填料室設有真空密封結構，具有自脹壓緊作用，并且密封采用高強膨脹材料密封，使系統與大氣完全隔離，具有很好的系統氣密性。本系列閥門連接形式分法蘭、焊接兩種，驅動方式有手動、電動兩種。
該閥門適用于工作溫度≤425℃和≤550℃，工作介質為水、蒸汽或空氣的管路上，作為啟閉裝置；尤其適用于火電廠汽機冷凝和真空負壓系統，起真空隔離密封作用。
NKJ61H真空截止閥 閥門結構型式
Valve ctrucure type
|
產品類型 |
殼體強度試驗/MPa |
上密封試驗/MPa |
密封試驗/MPa |
適用介質 |
適用溫度/℃ |
|
NKJ61H-40 |
6.O |
4.4 |
4.4 |
水、蒸汽、空氣 |
≤425 |
|
NKJ61H-64 |
96 |
7.O |
7.O |
||
|
NKJ61H-100 |
15.O |
11.0 |
11.O |
||
|
NKJ61Y-40l |
6.O |
4.4 |
4.4 |
水、蒸汽、空氣 |
≤550 |
|
NKJ61Y-64l |
9.6 |
7.0 |
7.O |
||
|
NKJ61Y-1OOI |
15.O |
11.O |
11.O |
NKJ61H真空截止閥閥門主要零件材料
Material for Main Parts
|
零件名稱 |
閥體、閥蓋Body Bonnet |
閥桿 |
閥瓣Disc |
密封面 |
閥桿螺母 |
填料 |
緊固件 |
|
NKJ61H-C型 |
25或WCB |
鉻不銹鋼 |
鉻不銹鋼 |
H：合金鋼 |
鋁青銅 |
膨脹復合石墨 |
優質碳鋼 |
|
NKJ61Y-l型 |
鉻鉬鋼 |
20CrlM01vA 或38CrMoAlA |
12CrlMo 1VA |
Y：硬質合金 |
鉻鉬鋼 |
NKJ61H真空截止閥
|
公稱通徑 |
公稱壓力 |
主要外形尺寸和連接尺寸/mm |
|||||||
|
L |
H |
D |
D0 |
D1 |
L1 |
α |
W |
||
|
1O |
4.0 |
130 |
245 |
36 |
11 |
18.4 |
1O |
- |
120 |
|
15 |
130 |
245 |
36 |
16 |
22.5 |
1O |
- |
120 |
|
|
20 |
150 |
265 |
44 |
21 |
28.5 |
11 |
- |
160 |
|
|
25 |
160 |
270 |
48 |
26 |
34.5 |
12 |
- |
200 |
|
|
32 |
180 |
285 |
48 |
34 |
- |
- |
37o30' |
200 |
|
|
40 |
200 |
320 |
55 |
40 |
- |
- |
37o30' |
240 |
|
|
50 |
230 |
365 |
64 |
48 |
- |
- |
37o30' |
320 |
|
|
65 |
290 |
41O |
82 |
66 |
- |
- |
37o30' |
300 |
|
|
80 |
31O |
430 |
95 |
78 |
- |
- |
37o30' |
300 |
|
|
100 |
350 |
470 |
117 |
1OO |
- |
- |
37o30' |
350 |
|
|
125 |
400 |
500 |
143 |
126 |
- |
- |
37o30' |
350 |
|
|
150 |
480 |
533 |
167 |
150 |
- |
- |
37o30' |
400 |
|
|
1O |
6.4 |
130 |
245 |
36 |
1O |
18.4 |
1O |
- |
120 |
|
15 |
130 |
245 |
36 |
15 |
22.5 |
1O |
- |
120 |
|
|
20 |
150 |
265 |
44 |
20 |
28.5 |
11 |
- |
160 |
|
|
25 |
160 |
270 |
48 |
25 |
34.5 |
12 |
- |
200 |
|
|
32 |
180 |
280 |
48 |
33 |
- |
- |
37o30' |
200 |
|
|
40 |
200 |
320 |
55 |
39 |
- |
- |
37o30' |
240 |
|
|
50 |
230 |
365 |
64 |
48 |
- |
- |
37o30' |
320 |
|
|
65 |
290 |
41O |
82 |
65 |
- |
- |
37o30' |
320 |
|
|
80 |
31O |
430 |
95 |
76 |
- |
- |
37o30' |
360 |
|
|
100 |
350 |
470 |
117 |
98 |
- |
- |
37o30' |
400 |
|
|
125 |
480 |
500 |
143 |
123 |
- |
- |
37o30' |
400 |
|
|
150 |
480 |
533 |
167 |
148 |
- |
- |
37o30' |
500 |
|
|
1O |
10.O |
130 |
245 |
36 |
1O |
18.4 |
1O |
- |
120 |
|
15 |
130 |
245 |
36 |
14 |
22.5 |
1O |
- |
120 |
|
|
20 |
150 |
265 |
44 |
20 |
28.5 |
11 |
- |
160 |
|
|
25 |
160 |
270 |
48 |
25 |
34.5 |
12 |
- |
200 |
|
|
32 |
180 |
285 |
48 |
32 |
- |
- |
37o30' |
200 |
|
|
40 |
200 |
320 |
55 |
38 |
- |
- |
37o30' |
240 |
|
|
50 |
230 |
355 |
64 |
48 |
- |
- |
37o30' |
320 |
|
|
65 |
290 |
41O |
82 |
63 |
- |
- |
37o30' |
320 |
|
|
80 |
31O |
430 |
95 |
74 |
- |
- |
37o30' |
360 |
|
|
1OO |
350 |
470 |
117 |
97 |
- |
- |
37o30' |
400 |
|
|
125 |
400 |
500 |
143 |
123 |
- |
- |
37o30' |
400 |
|
|
150 |
480 |
533 |
167 |
148 |
- |
- |
37o30' |
500 |
|
NKJ61H真空截止閥 主要尺寸及重量 Main dimensions and weight
注：PN4.0(40)閥門允許作為PN1.0(10)、PN1.6(16)、PN2.5(25)壓力級選用
截止閥訂貨主要事項
截止閥介質壓力等級內泄漏率閥門尺寸連接方式標準最大耐溫最大耐壓最大流量/每小時,截止閥 閥體材質轉動方式（手柄/蝸輪）內部閥體結構截止閥工作原理安裝說明等相關技術資料當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的三精閥門公司專家為您審核把關。感謝您訪問我們的網站【http://m.dashazhu.cn】
