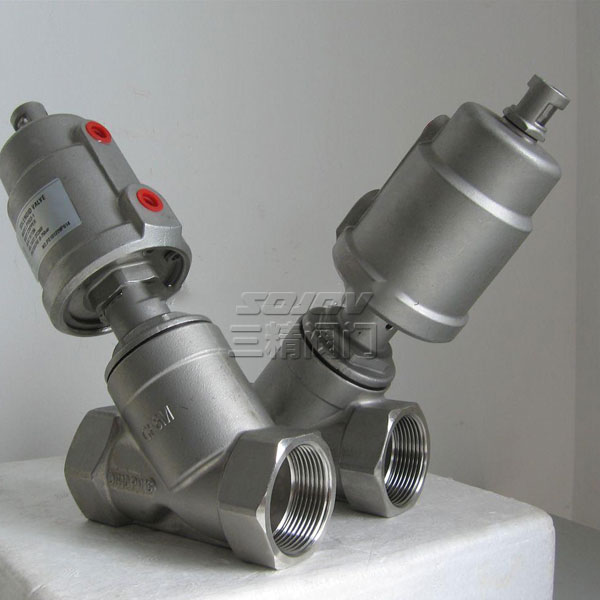

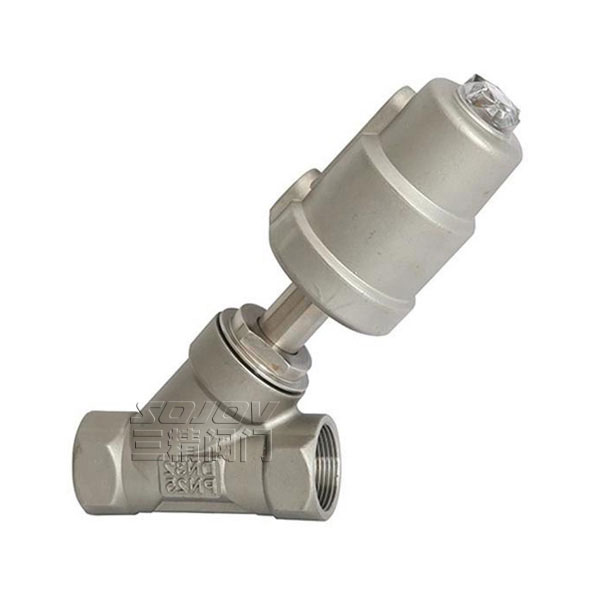

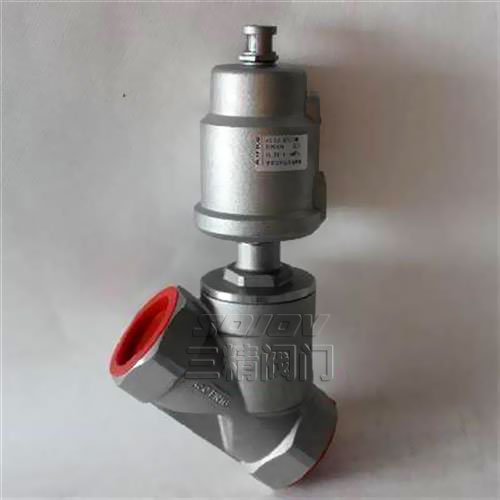

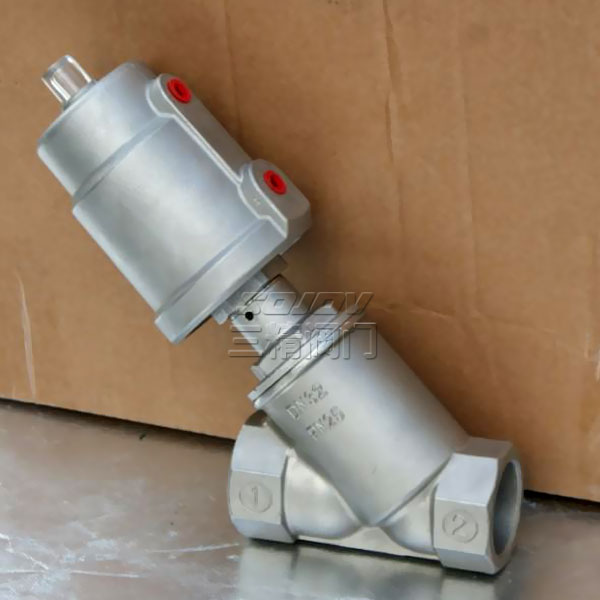

新型全不銹鋼絲扣角座閥
全不銹鋼絲扣氣動角座閥以316不銹鋼為主要制造材質，廣泛用于啤酒，紡織印染和漂白，制藥及醫療設備，食品加工，橡膠機械，有機和無機化工，清洗消毒高溫滅菌，水處理等行業，適用于介質為水，液體，中性氣體，水蒸汽，輕微腐蝕性氣體及液體，與電磁閥及其他閥門相比，具有投資經濟，使用安全，免維護，壽命長的特點。
下一個產品：手動角座閥
上一個產品：新型法蘭角座閥
全不銹鋼絲扣氣動角座閥概述
全不銹鋼絲扣氣動角座閥以316不銹鋼為主要制造材質，廣泛用于啤酒，紡織印染和漂白，制藥及醫療設備，食品加工，橡膠機械，有機和無機化工，清洗消毒高溫滅菌，水處理等行業，適用于介質為水，液體，中性氣體，水蒸汽，輕微腐蝕性氣體及液體，與電磁閥及其他閥門相比，具有投資經濟，使用安全，免維護，壽命長的特點。
全不銹鋼絲扣氣動角座閥零部件材料
| 名稱 | 材料 | 名稱 | 材料 |
| 閥體 | CF8M | 鎖緊螺母 | Hpb59-1 |
| 六角螺母 | 1Cr18Ni9Ti | 指示桿 | Hpb59-1 |
| 閥芯密封墊 | PTFE | 常閉彈簧 | 65Mn-D |
| 閥芯體 | OCr178Ni12Mo2 | 缸體 | CF8M |
| 閥體密封墊 | FKM | 頂蓋 | PC |
| 連接 | CF8M | Y型圈 | FKM |
| 閥桿 | OCr178Ni12Mo2 | O型圈 | NBR |
| 閥桿密封套 | PTFE | 閥蓋 | CF8M |
| 閥桿密封圈 | PTFE | 含油軸承 | |
| 壓緊密封墊 | PTFE | 墊圈 | Hpb59-1 |
| 彈簧擋圈 | 活塞環 | FKM | |
| 密封彈簧 | 65Mn-D | 活塞 | Hpb59-1 |
全不銹鋼絲扣氣動角座閥參數
|
接口 英寸 |
內孔 mm |
KV值 m3/h |
最大工作 壓力 |
要求最小 氣源壓力 |
執行機構 尺寸mm |
流向 |
| G3/8 | 13 | 3.7 | 0-16 | 4.0 | 40 | 閥座上方 |
| G1/2 | 13 | 4.2 | 0-16 | 2.7 | 50 | 閥座上方 |
| G3/4 | 20 | 8.0 | 0-16 | 2.7 | 50 | 閥座上方 |
| G1 | 25 | 19.0 | 0-16 | 2.0 | 63 | 閥座上方 |
| G11/4 | 32 | 27.5 | 0-16 | 2.0 | 63 | 閥座上方 |
| G11/2 | 40 | 42.0 | 0-16 | 2.0 | 63 | 閥座上方 |
| G2 | 50 | 52.0 | 0-16 | 2.0 | 63 | 閥座上方 |
| G21/2 | 65 | 77.0 | 0-14 | 1.6 | 80 | 閥座上方 |
全不銹鋼絲扣氣動角座閥鏈接尺寸數據
| 接口 | 內孔mm | 執行機械mm | A | B | C | E | F | H | A/F |
| G1/2 | 13 | 50 | 85 | 173 | 12 | 64 | 44 | 137 | 27 |
| G3/4 | 20 | 50 | 95 | 178 | 12 | 64 | 44 | 145 | 32 |
| G1 | 25 | 63 | 105 | 212 | 14 | 80 | 52 | 173 | 41 |
| G11/4 | 32 | 63 | 120 | 255 | 16 | 101 | 60 | 210 | 50 |
| G11/2 | 40 | 63 | 130 | 301 | 18 | 127 | 73 | 260 | 55 |
| G2 | 50 | 63 | 150 | 346 | 20 | 153 | 86 | 301 | 70 |
| G21/2 | 65 | 80 | 185 | 372 | 22 | 153 | 86 | 315 | 70 |
Tags: 不銹鋼氣動角座閥,絲扣角座閥,全不銹鋼角座閥,氣動角座閥,螺紋角座閥
