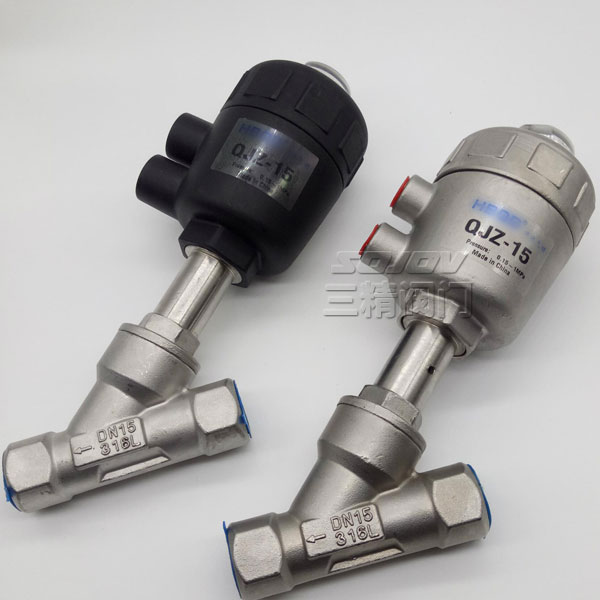

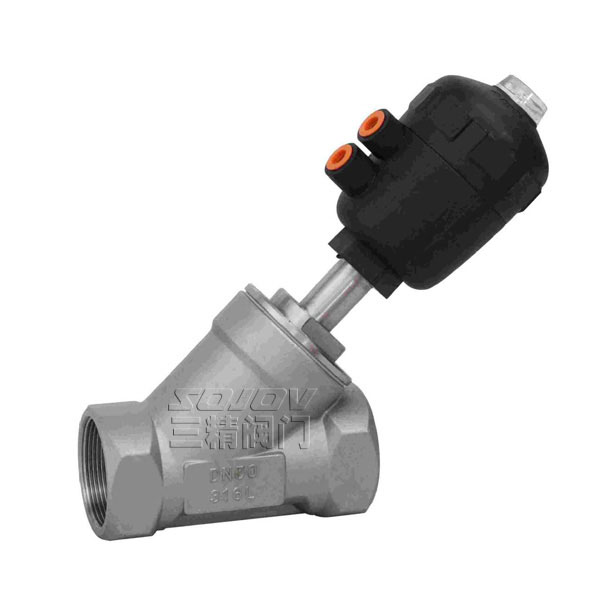

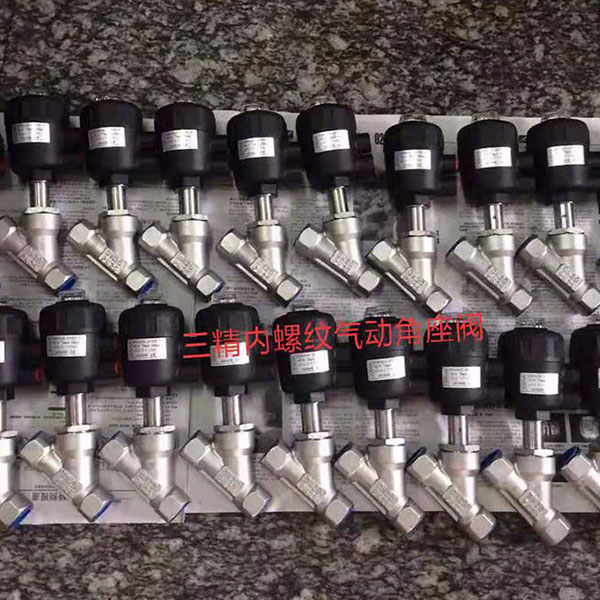

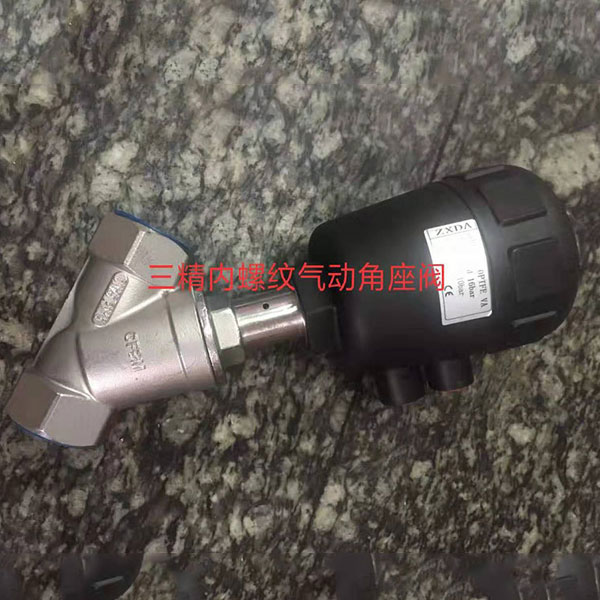

內羅紋不銹鋼氣動角座閥
氣動角座閥概述
氣動角座閥引進國外先進生產技術，結合現代工業應用研制而成的新一代氣動角座閥。氣動角座閥廣泛應用于食品和化學過程，滅菌機、高壓消毒干洗機、干衣機、啤酒生產等。
氣動角座閥特點
1、可視位置指示：可接限位開關或緊急手動裝置。2、容易安裝：氣控頭可以作360°旋轉，甚至限位開關也可以360°旋轉。可方便地安裝一到二個限位開關。
3、先進的氣動控制器：加厚工程塑料外殼，安全可靠。低磨損的活塞結構，容易大而低耗氣量。內部無件自潤滑，免維護。
4、具有多種控制方式：常開、常閉、雙動。
5、要求更小的氣動執行器：流體從閥桿上方流入時，可選更小的控制頭。
6、容易連接：MAMUR標準連接，嵌入式金屬接頭。
7、長壽命導桿：閥桿契形特氟隆（PTEE）密封，避免臟物導入。自潤滑，免維護。閥桿經特別處理以確保最佳固定，并能自動校正位置。
8、無水錘作用：流體從閥桿下方流入時，水錘（水沖擊力）被吸收。
9、先進的閥體機構：流量比普通角座大30%，體積更小，流體流態更優。不銹鋼316閥體，特氟隆密封，耐高溫，耐腐蝕。壽命高達七百萬次
氣動角座閥技術參數
|
公稱通徑 |
DN（mm） |
15-100 |
|
|
公稱壓力 |
PN（MPa） |
1.0 |
1.6 |
|
試驗壓力? Ps(MPa) |
強度試驗 |
1.5 |
2.4 |
|
密封試驗 |
1.1 |
1.76 |
|
|
氣密封試驗 |
0.2～0.7MPa |
||
|
適用介質 |
水、蒸汽、煤氣、酸、堿等 |
||
|
適用溫度 |
-15℃～180℃ |
||
|
執行器 |
型號 |
沃托牌 |
|
|
氣源壓力 |
0.4～0.7MPa |
||
氣動角座閥技術特性
|
接口G |
3/8A |
3/8B |
1/2A |
1/2B |
3/4A |
3/4B |
3/4B |
1 |
1 |
11/4 |
11/2 |
11/2 |
2** |
2 |
|
|
通徑 |
15 |
15 |
15 |
15 |
20 |
20 |
20 |
25 |
25 |
32 |
40 |
40 |
50 |
50 |
|
|
KV(m3/h) |
4.5 |
4.5 |
5.3 |
5.7 |
9.2 |
10.5 |
10.8 |
20 |
20 |
29 |
46 |
46.5 |
59 |
67 |
|
|
控制氣源(MPa) |
最小 |
4.2 |
4 |
4.2 |
4 |
4.2 |
3 |
4 |
4 |
4 |
4 |
4 |
4 |
1.8 |
4 |
|
最大 |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
8 |
8 |
8 |
8 |
8 |
|
|
最大耐壓力(MPa) |
1 |
16 |
16 |
16 |
16 |
8 |
10*/16 |
16 |
11*/16 |
16 |
14*/16 |
16 |
4.4 |
40*/16 |
|
|
重量(Kg) |
1 |
1.1 |
1 |
1 |
1.2 |
1.2 |
1.2 |
16 |
1.7 |
3 |
1.7 |
4 |
|
5.3*/7.6 |
|
氣動角座閥主要連接尺寸
|
DN |
L |
L1 |
L2 |
H |
D |
執行器 |
|
15 |
180 |
120 |
64 |
137 |
50.5 |
50 |
|
20 |
185 |
140 |
64 |
145 |
50.5 |
50 |
|
25 |
210 |
160 |
80 |
173 |
50.5 |
63 |
|
32 |
240 |
176 |
80 |
210 |
50.5 |
63 |
|
40 |
250 |
190 |
80 |
260 |
50.5 |
63 |
|
50 |
330 |
210 |
100 |
301 |
64 |
80 |
氣動角座閥可能發生的故障及其排除方法 :
|
故 障 |
原 因 |
排除方法 |
|
接通電源 打不開 |
電源電壓太低 線圈燒毀 介質壓力過低 |
調整電壓至使用范圍內 更換線圈 增大管道介質壓力 |
|
關閉電源 閥關不住或關閉不佳 |
介質壓力過高 膜片損壞或有異物卡住 膜片上方塔簧偏斜 |
減小管道介質壓力 更換新膜片清除異物 重新定位安裝 |
使用說明：
1、訂貨時請注明型號、公稱通徑、公稱壓力、工作介質、工作壓差、介質溫度、電源電壓及頻率、介質粘度。
2、正常工作時的氣源壓力3-5公斤如超過此范圍，請訂貨時注明電壓波動量。其它規格電源電壓可做特殊訂貨。
