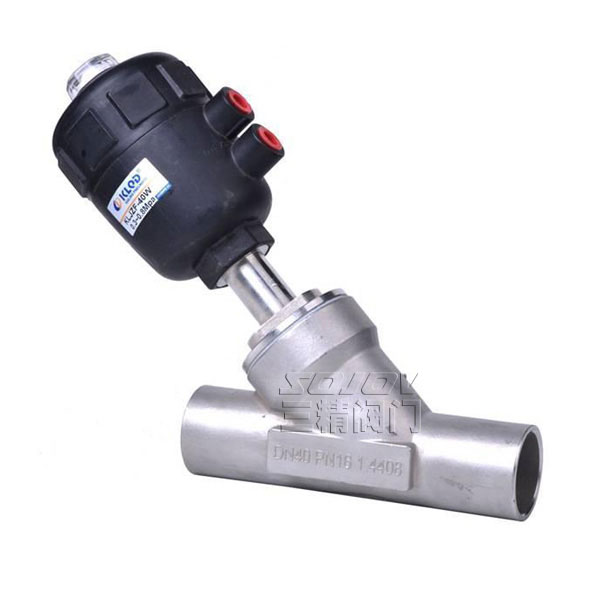

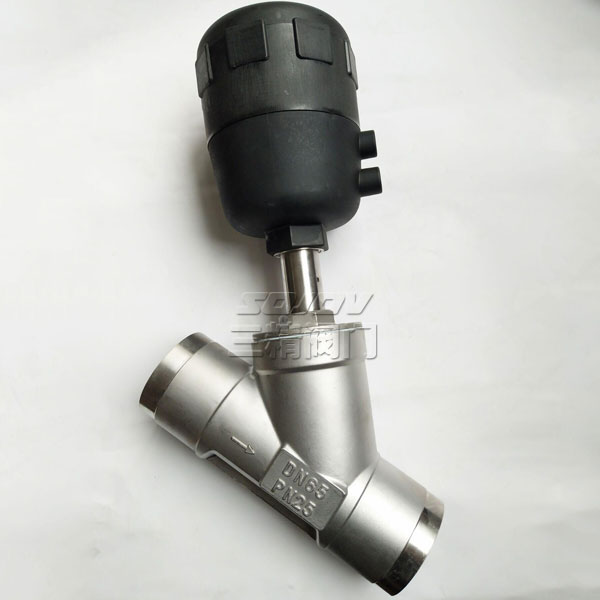

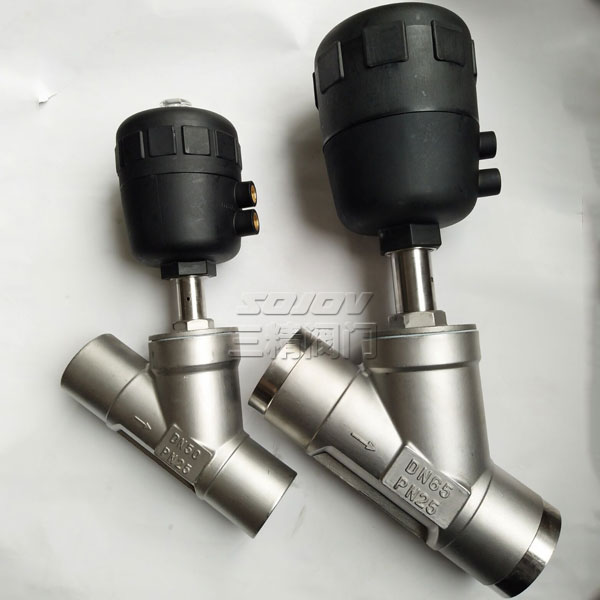

塑料頭焊接角座閥

塑料頭焊接角座閥廣泛用于啤酒，紡織印染和漂白，制藥及醫療設備，食品加工，橡膠機械，有機和無機化工，清洗消毒高溫滅菌，水處理等行業，適用于介質為水，液體，中性氣體，水蒸汽，輕微腐蝕性氣體及液體，與電磁閥及其他閥門相比，具有投資經濟，使用安全，免維護，壽命長的特點。

下一個產品：塑料頭法蘭角座閥

上一個產品：寶塔型不銹鋼絲扣角座閥

分享到：

三精閥門 塑料頭焊接角座閥可定制

塑料頭焊接角座閥概述

塑料頭焊接角座閥應用選項參數

控制形式	直動式	閥體	不銹鋼CF8M
結構	角座閥	閥芯材料	不銹鋼
接口	G1/2-G2	閥座密封	PTEF
粘度	600mm2/s	活塞密封	FKM/NBR
介質溫度	PTFE:-10℃~+180℃	安裝	任何位置
環境溫度	-10℃~+60℃	控制介質	空氣中性氣體蒸汽

氣缸材質：不銹鋼/聚酰胺閥座密封：PTFE（溫度-20℃~+180℃）/F46（-20℃~+220℃）

選配附件：電磁閥/限位開關反饋信號/電氣定位器/空氣過濾減壓閥

塑料頭焊接角座閥鏈接尺寸數據

DN	L	T	f	D	D1	D2	H	A	B	n-￠d	執行器
15	120	14	2	95	65	40	145	185	62	4-14	50
20	130	14	2	105	75	50	155	188	62	4-14	50
25	140	14	2	115	85	60	158	198	62	4-14	50
32	150	16	2	135	100	70	195	225	76	4-18	63
40	180	16	2	145	110	80	205	240	76	4-18	63
50	195	16	2	160	125	92	208	255	76	4-18	63
65	230	18	2	185	145	92	220	270	96	4-18	80
80	250	18	2	195	160	92	262	290	114	8-18	100
100	280	18	2	215	180	115	292	320	114	8-18	100

塑料頭焊接角座閥主要零部件

名稱	材料	名稱	材料
閥體	CF8M	鎖緊螺母	Hpb59-1
六角螺母	1Cr18Ni9Ti	指示桿	Hpb59-1
閥芯密封墊	PTFE	常閉彈簧	65Mn-D
閥芯體	OCr178Ni12Mo2	缸體	CF8M
閥體密封墊	FKM	頂蓋	PC
連接	CF8M	Y型圈	FKM
閥桿	OCr178Ni12Mo2	O型圈	NBR
閥桿密封套	PTFE	閥蓋	CF8M
閥桿密封圈	PTFE	含油軸承
壓緊密封墊	PTFE	墊圈	Hpb59-1
彈簧擋圈		活塞環	FKM
密封彈簧	65Mn-D	活塞	Hpb59-1

塑料頭焊接角座閥主要鏈接尺寸參數

口英寸	內孔 mm	KV值 m3/h	最大工作壓力	要求最小氣源壓力	執行機構 尺寸mm	流向
G3/8	13	3.7	0-16	4.0	40	閥座上方
G1/2	13	4.2	0-16	2.7	50	閥座上方
G3/4	20	8.0	0-16	2.7	50	閥座上方
G1	25	19.0	0-16	2.0	63	閥座上方
G11/4	32	27.5	0-16	2.0	63	閥座上方
G11/2	40	42.0	0-16	2.0	63	閥座上方
G2	50	52.0	0-16	2.0	63	閥座上方
G21/2	65	77.0	0-14	1.6	80	閥座上方
