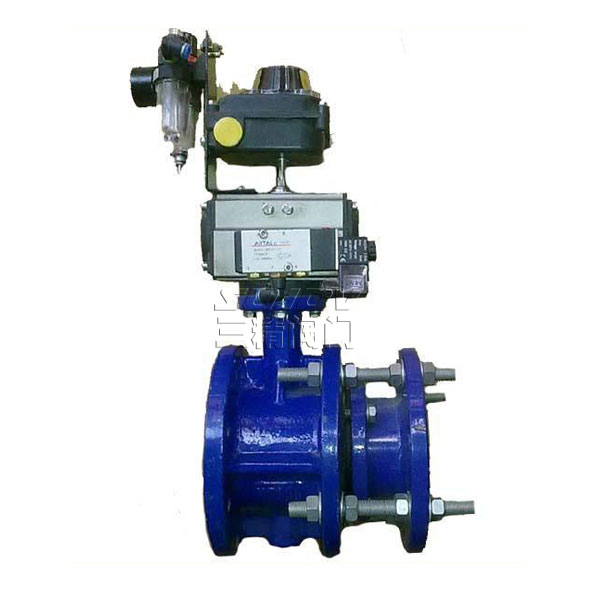

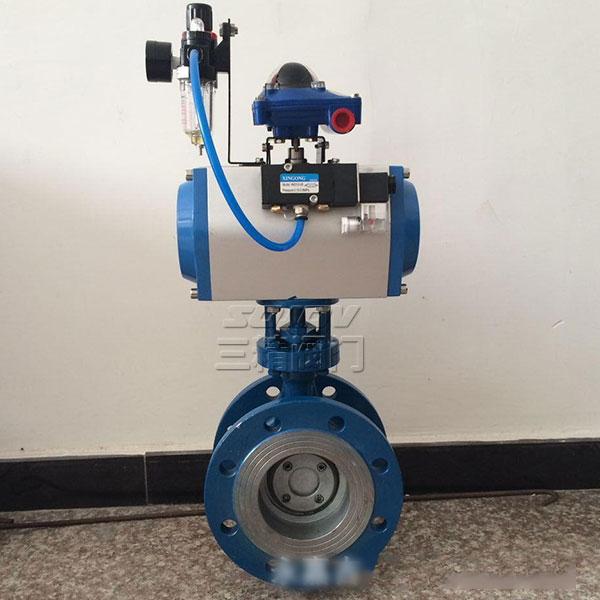

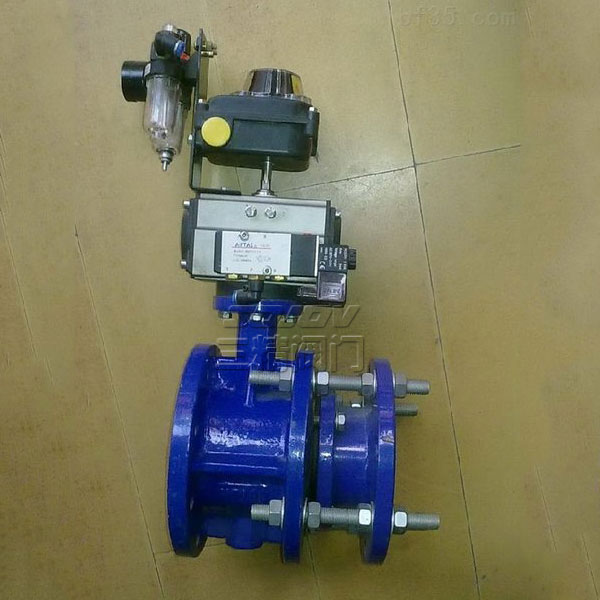

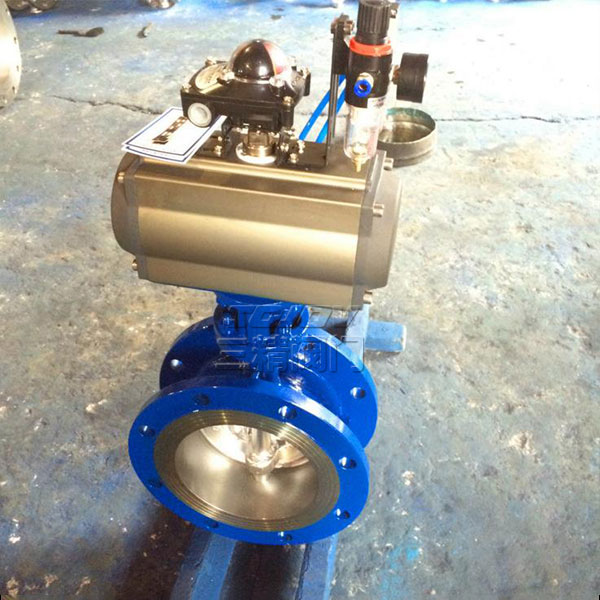

SD643H氣動法蘭式伸縮蝶閥
SD643H氣動法蘭式伸縮蝶閥概述
伸縮蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，閥門則牌全開狀態。
|
氣動伸縮蝶閥 型號：SD643H |
氣動伸縮蝶閥 公稱通徑：50MM-1000MM |
氣動伸縮蝶閥 使用壓力：1.6MPA -2.5MPA |
|
氣動伸縮蝶閥 連接方式：法蘭連接 |
氣動伸縮蝶閥 形式： 蝸輪 |
氣動伸縮蝶閥 主要功能：起開關作用 |
|
氣動伸縮蝶閥 使用介質：水 油品 蒸汽 |
氣動伸縮蝶閥 材質：鑄鋼 不銹鋼 |
氣動伸縮蝶閥 標準：機械部標準或定做非標 |
SD643H氣動法蘭式伸縮蝶閥應用范圍：
伸縮蝶閥作為一種用來實現管路系統通斷及流量控制的部件，已在石油、化工、冶金、水電等許多領域中得到極為廣泛地應用。三偏心金屬硬密封伸縮蝶閥的閥體和閥座為連體構件，閥座密封表面層堆焊耐溫、耐蝕合金材料。多層軟疊式密封圈固定在閥板上，這種蝶閥與傳統蝶閥相比具有耐高溫，操作輕便，啟閉無磨擦，關閉時隨著傳動機構的力矩增大來補償密封，提高了蝶閥的密封性能及延長使用壽命的優點，適用于耐高溫、高壓及耐腐蝕、抗磨損等行業。
SD643H氣動法蘭式伸縮蝶閥結構特點：
設計新穎、合理,結構獨特,重量輕,操作方便,啟閉快速;伸縮蝶閥除了能作調節和截流作用,補償管道溫差產生的熱脹冷縮功能外,還能為安裝更換、維修閥門提供方便密封部位可調節更換,密封性能可靠.
伸縮蝶閥分類
伸縮蝶閥按結構形式分類
(1)單偏心伸縮煤閥(2)雙偏心伸縮蝶閥(3)三偏心伸縮跺閥
2、伸縮蝶閥按密封面材質分類
(1)軟密封伸縮蝶閥。1)密封副由非金屬軟質材料對非金屬軟質材料構成。2)密封副由金屬硬質材料對非金屬軟質材料
構成。(2)金屬硬密封伸縮蝶閥。密封副由金屬硬質材料對金屬硬質材料構成。
伸縮蝶閥標準規范
設計制造標準：GB/T 12238-2008、JB/T 8527-1997
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
|
通徑 |
設計 |
最大 |
最小 |
D |
D1 |
Z-d |
H |
H0 |
A |
B |
Wt/kgs |
|
50 |
150 |
163 |
138 |
165 |
125 |
4-18 |
82.5 |
400 |
180 |
65 |
17 |
|
65 |
170 |
188 |
158 |
185 |
145 |
4-18 |
92.5 |
400 |
180 |
65 |
19 |
|
80 |
180 |
192 |
160 |
200 |
160 |
8-18 |
100 |
410 |
245 |
72 |
20 |
|
100 |
190 |
225 |
180 |
220 |
180 |
8-18 |
110 |
430 |
245 |
72 |
25 |
|
125 |
200 |
235 |
190 |
250 |
210 |
8-18 |
125 |
465 |
245 |
72 |
32 |
|
150 |
210 |
240 |
195 |
285 |
240 |
8-22 |
142.5 |
615 |
355 |
93 |
35 |
|
200 |
230 |
265 |
215 |
340 |
295 |
8-22 |
170 |
685 |
355 |
93 |
60 |
|
250 |
250 |
285 |
235 |
395 |
350 |
12-22 |
197.5 |
740 |
550 |
350 |
83 |
|
300 |
270 |
302 |
252 |
445 |
400 |
12-22 |
222.5 |
800 |
600 |
350 |
110 |
|
350 |
290 |
321 |
271 |
505 |
460 |
16-22 |
252.5 |
860 |
600 |
350 |
130 |
|
400 |
310 |
343 |
283 |
565 |
515 |
16-26 |
282.5 |
945 |
750 |
380 |
166 |
|
450 |
330 |
360 |
300 |
615 |
565 |
20-26 |
307.5 |
1000 |
750 |
380 |
210 |
|
500 |
350 |
380 |
320 |
670 |
620 |
20-26 |
335 |
1060 |
750 |
380 |
252 |
|
600 |
390 |
425 |
365 |
780 |
725 |
20-30 |
390 |
1170 |
750 |
380 |
330 |
|
700 |
430 |
465 |
395 |
895 |
840 |
24-30 |
447.5 |
1325 |
750 |
380 |
630 |
|
800 |
470 |
510 |
430 |
1015 |
950 |
24-33 |
507.5 |
1445 |
750 |
380 |
1070 |
|
900 |
510 |
560 |
460 |
1115 |
1050 |
28-33 |
557.5 |
1555 |
650 |
280 |
1700 |
|
1000 |
550 |
600 |
500 |
1230 |
1160 |
28-36 |
615 |
1675 |
650 |
280 |
1950 |
蝶閥訂貨主要事項：
蝶閥介質壓力等級內泄漏率閥門尺寸連接方式標準最大耐溫最大耐壓最大流量/每小時,閘閥閥體材質轉動方式（手柄/蝸輪）內部閥體結構蝶閥工作原理安裝說明等相關技術資料當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的三精閥門公司專家為您審核把關。感謝您訪問我們的網站【http://m.dashazhu.cn】
