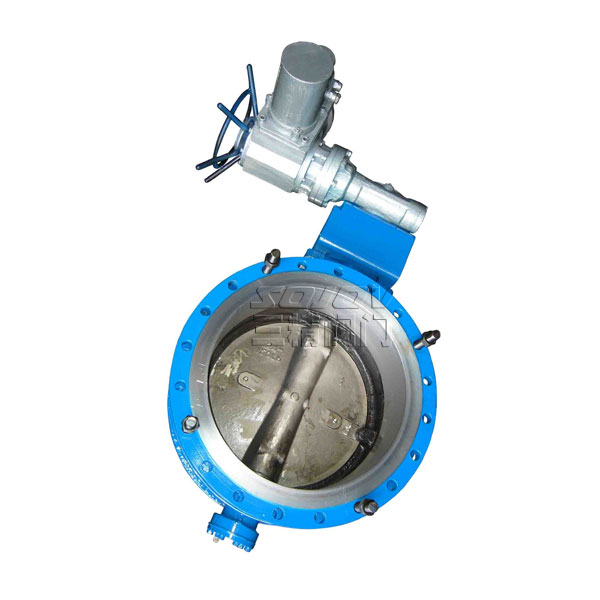

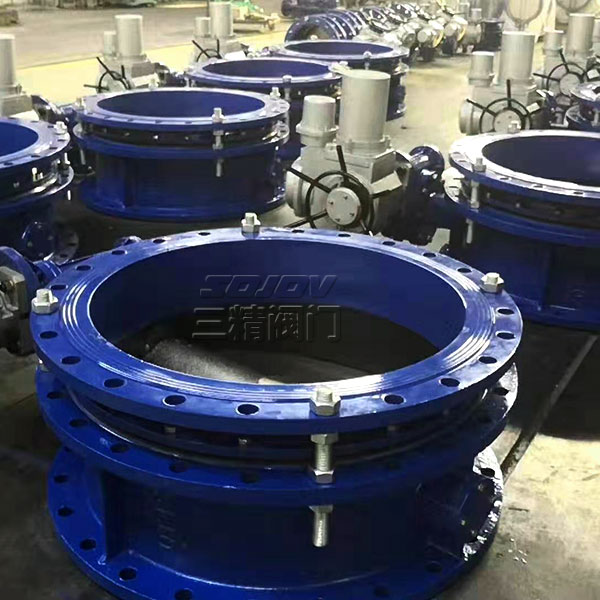

SD943H電動伸縮蝶閥

SD943H電動伸縮蝶閥適用于溫度≤80℃，公稱壓力≤1.6MPa的食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用，具有補償管道熱脹冷縮的功能。

分享到：

三精閥門 SD943H電動伸縮蝶閥可定制

D943H電動伸縮蝶閥概述

電動伸縮蝶閥型號：SD943H	電動伸縮蝶閥公稱通徑：50MM-1000MM	電動伸縮蝶閥使用壓力：1.6MPA -2.5MPA
電動伸縮蝶閥連接方式：法蘭連接	電動伸縮蝶閥形式：電動	電動伸縮蝶閥主要功能：起開關作用
電動伸縮蝶閥使用介質：水油品蒸汽	電動伸縮蝶閥材質：鑄鋼不銹鋼	電動伸縮蝶閥標準：機械部標準或定做非標

電動伸縮蝶閥適用于溫度≤80℃，公稱壓力≤1.6MPa的食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用，具有補償管道熱脹冷縮的功能。其主要特點如下：

1、設計新穎、合理、結構獨特、重量輕、操作方便、啟閉迅速；

2、伸縮蝶閥除了能作調節和截流作用、補償管道溫差所產生的熱脹冷縮功能外，還能為安裝更換、維修閥門提供方便。

3、密封部位可調節更換、密封性能可靠等特點。

電動伸縮蝶閥采用標準

設計標準 :GB/T12238-1989；JB/T8527-1997 　　

電動伸縮蝶閥法蘭連接尺寸

GB/T9113.1-2000；GB/T9113.2-2000

GB/T9115.1-2000；GB/T9115.2-2000

結構長度:GB/T12221-1989

壓力試驗:GB/T13927-1992；JB/T9092-1999

執行機構類型：CH系列特點：功能強勁:智能型、調節型、開關式。

體積小巧：體積僅相當于同類產品的35%左右。

使用方便：采用單相電源,接線簡單；采用獨創的球型凸出結構,使觀察更方便；免加油免點檢,防水防銹,任意角度安裝。保護裝置有雙重限位、過熱保護、過載保護。全行程時間15秒、30秒、45秒、60秒。及帶手動功能。

SD943H電動伸縮蝶閥外形尺寸表

DN	H1	H2	H3	最大長度 Lmax	最小長度 Lmin	伸縮長度 L	L1	L2	L3	L4	電動設置型號
mm	H1	H2	H3	最大長度 Lmax	最小長度 Lmin	伸縮長度 L	L1	L2	L3	L4	電動設置型號
50	80	112	248	163	138	151	103	185	103	297	QB10-1
65	95	112	248	188	152	170	103	185	103	297	QB10-1
80	98	130	248	192	162	177	103	185	103	297	QB10-1
100	114	142	248	215	175	205	103	185	103	297	QB10-1
125	128	174	248	230	185	215	103	185	103	297	QB20-1
150	139	180	333	240	195	225	103	185	103	297	QB20-1
200	174	225	333	265	215	245	103	185	103	297	QB60-1
250	215	266	342	295	235	260	103	185	103	292	QB60-1
300	245	290	342	302	252	282	118	322	118	250	QB120-1
350	270	320	342	321	271	301	118	322	118	250	QB120-1
400	305	400	342	333	283	313	118	322	118	250	QB250-1
450	325	425	342	354	304	334	118	322	118	250	QB250-1
500	360	480	342	366	316	346	118	322	118	250	QB250-1
600	445	520	415	418	368	398	190	322	155	362	QB500-0.5
700	505	582	415	445	395	425	190	377	155	362	QB500-0.5
800	560	620	365	475	425	455	245	681	190	482	ZA60
900	630	715	365	505	455	485	245	766	268	370	ZA60
1000	680	760	365	515	465	495	245	766	268	370	ZA60
1200	795	905	396	562	512	542	245	879	268	405	ZA120
1400	900	1000	396	592	542	572	355	983	368	430	ZA120
1600	1110	1160	460	636	586	616	355	1121	368	500	ZA240
1800	1124	1247	460	680	630	660	355	1121	368	500	ZA240
2000	1292	1367	460	730	680	710	393	1204	435	530	ZA240

蝶閥訂貨主要事項：

蝶閥介質壓力等級內泄漏率閥門尺寸連接方式標準最大耐溫最大耐壓最大流量/每小時,閘閥閥體材質轉動方式（手柄/蝸輪）內部閥體結構蝶閥工作原理安裝說明等相關技術資料當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的三精閥門公司專家為您審核把關。感謝您訪問我們的網站【http://m.dashazhu.cn】
