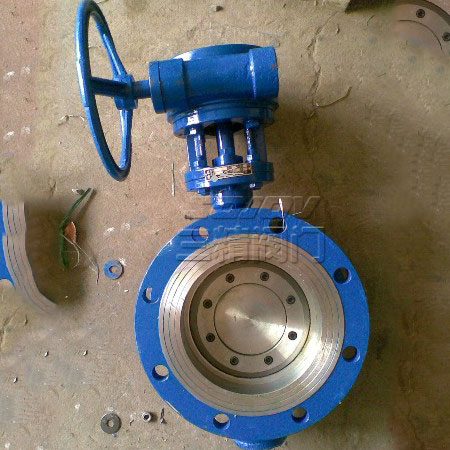

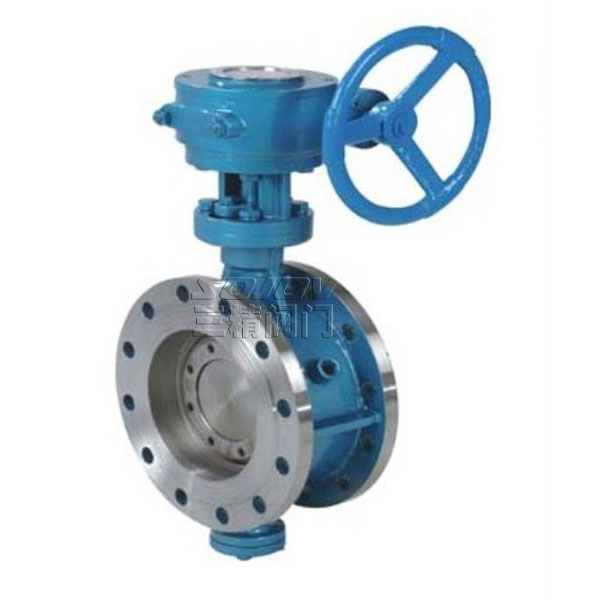

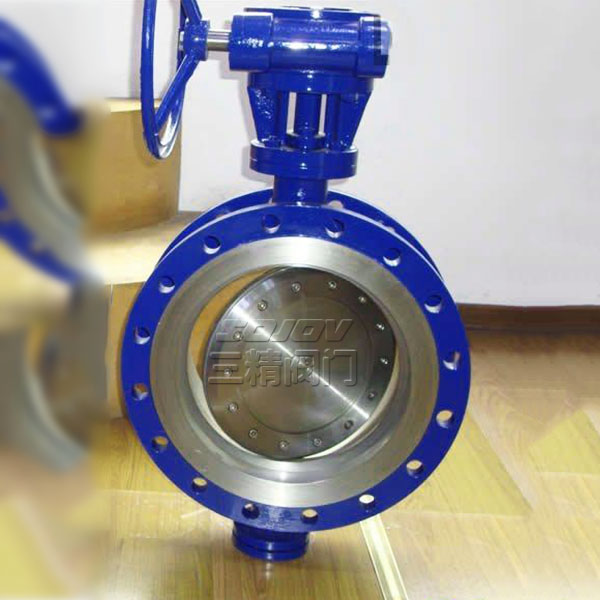

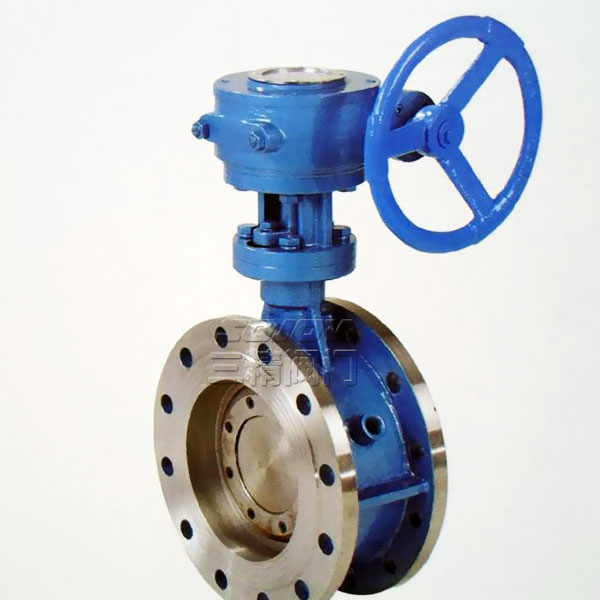

BD343H法蘭式硬密封保溫蝶閥

型號：SD643H

公稱通徑：50MM-2000MM

使用壓力：1.6MPA -2.5MPA

連接方式：法蘭連接

形式：氣動

主要功能：起開關作用

使用介質：水油品蒸汽

材質：鑄鋼不銹鋼

標準：機械部標準或定做非標

下一個產品：SD943H電動伸縮蝶閥

上一個產品：D943H電動法蘭式硬密封蝶閥

分享到：

三精閥門 BD343H法蘭式硬密封保溫蝶閥可定制

BD343H法蘭式硬密封保溫蝶閥概述

保溫蝶閥型號：SD643H	保溫蝶閥公稱通徑：50MM-2000MM	保溫蝶閥使用壓力：1.6MPA -2.5MPA
保溫蝶閥連接方式：法蘭連接	保溫蝶閥形式：氣動	保溫蝶閥主要功能：起開關作用
保溫蝶閥使用介質：水油品蒸汽	保溫蝶閥材質：鑄鋼不銹鋼	保溫蝶閥標準：機械部標準或定做非標

BD343H法蘭式硬密封保溫蝶閥技術參數

公稱通徑DN(mm)		結構長度(標準值)		外形尺寸(參考值)										連接尺寸(標準值)						參考重量D1343H
公稱通徑DN(mm)		L		H	BD343H			BD643H			BD943H			PN0.6MPa			PN1.6MPa
毫米mm	英寸inch	短Brief	長long	H	H1	A1	B1	H2	A2	B2	H3	A3	B3	D	D1	Z-d	D	D1	Z-d
50	2	108	150	112	350	180	200	625	245	72	530	250	255	140	110	4-14	165	125	4-18	17
65	21/2	112	170	115	370	180	200	625	245	72	530	250	255	160	130	4-14	185	145	4-18	20
80	3	114	180	120	380	180	200	645	245	72	565	250	255	190	150	4-18	200	160	8-18	23
100	4	127	190	138	420	180	200	675	355	92	600	250	255	210	170	4-18	220	180	8-18	25
125	5	140	200	164	460	180	200	715	355	92	640	250	255	240	200	8-18	250	210	8-18	40
150	6	140	210	175	555	270	280	800	355	92	705	300	315	265	225	8-18	285	240	8-22	47
200	8	152	230	200	760	400	425	850	250	170	775	300	315	320	280	8-18	340	295	8-22	60
250	10	165	250	243	830	400	425	925	250	170	945	300	315	375	335	12-18	3695	350	12-22	95
300	12	178	270	250	895	450	560	1035	450	220	1070	300	315	440	395	12-22	445	400	12-22	124
350	14	190	290	280	950	450	560	1070	450	220	1140	300	315	490	445	12-22	505	460	16-22	181
400	16	216	310	305	1190	535	580	1190	450	220	1210	300	315	540	495	16-22	565	515	16-26	260
450	18	222	330	350	1255	535	580	1250	650	280	1335	575	714	595	550	16-22	615	565	20-26	338
500	20	229	350	380	1305	5385	580	1290	650	280	1415	575	714	645	600	20-22	670	620	20-26	360
600	24	267	390	445	1340	570	660	1455	850	380	1605	656	810	755	705	20-26	780	725	20-30	540
700	28	292	430	480	1520	750	550	1585	850	380	1844	656	810	860	810	24-26	895	840	24-30	580
800	32	318	470	530	1710	750	550	1700	1250	380	2040	656	810	975	9*20	24-30	1015	950	2433	845
900	36	330	510	580	1810	750	550	1965	1250	380	2255	785	863	1075	1020	24-30	1115	1050	28-33	1050
1000	40	410	550	650	1960	900	750	2015	1250	380	2380	785	863	1175	1120	28-30	1230	1160	28-36	1500
1200	48	470	630	760	2250	1000	925	2250	1250	380	2640	785	863	1405	1340	32-33	1455	1380	32-39	2000
1400	56	530	710	850	2435	1000	925				2886			1630	1560	36-36	1675	1590	36-42	3000
1600	64	600	790	1030	2780	1000	925				3456			1830	1760	40-36	1915	1820	40-48	4700
1800	72	670	870	1230	3020	1100	980				3420			2045	1970	44-39	2115	2020	44-48	6500
2000	80	760	950	1350	3270	1100	980				3685			2265	2180	48-42	2325	2230	48-48	8700

蝶閥訂貨主要事項：

蝶閥介質壓力等級內泄漏率閥門尺寸連接方式標準最大耐溫最大耐壓最大流量/每小時,閘閥閥體材質轉動方式（手柄/蝸輪）內部閥體結構蝶閥工作原理安裝說明等相關技術資料當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的三精閥門公司專家為您審核把關。感謝您訪問我們的網站【http://m.dashazhu.cn】
