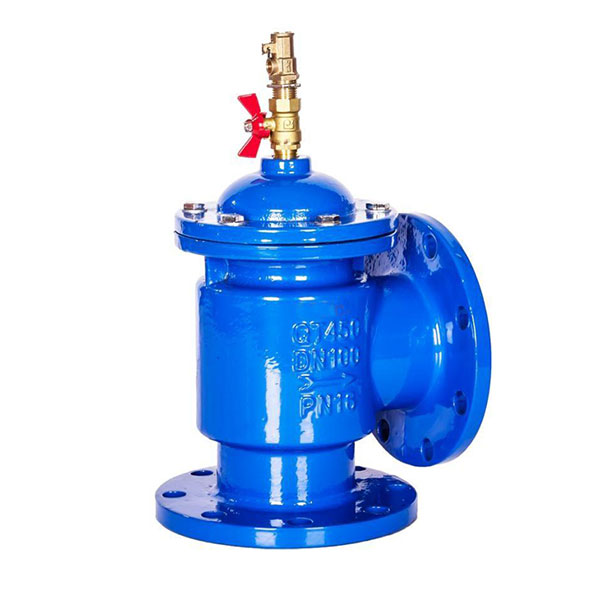

H142X液壓水位控制閥產品概述

H142X液壓水位控制閥是一種自動控制水箱、水塔液面高度的水力控制閥。當水面下降超過預設值時，浮球閥打開，活塞上腔室壓力降低。活塞上下形成壓差，在H142X液壓水位控制閥壓差作用下H142X液壓水位控制閥的閥瓣打開進行供水作業;當水位上升到預設高度時，浮球閥關閉，活塞上腔室壓力不斷增大致使閥瓣關閉停止供水。如此往復自動控制液面在設定高度，實現自動供水功能。

H142X液壓水位控制閥工作原理

H142X液壓水位控制閥當水池或水塔內水位下降，浮球閥開啟排水時，進水管內有壓水將閥內活塞托起，密封面打開，閥門即開啟供水，當水位上升到控制閥時，浮球閥關閉，活塞下移將密封面封閉，閥門即停止供水。

H142X液壓水位控制閥性能特點

1、運用液壓原理控制，結構新穎合理。

2、工作平穩可靠。在規定的使用壓力范圍內，可保證無水錘沖擊。

3、重量輕，體積小。

4、安裝維修方便。

H142X液壓水位控制閥主要技術參數

產品型號：H142X

公稱壓力：1.0-1.6Mpa

公稱通徑：DN40-DN300

適用介質：清水

使用溫度：0-80℃

度法蘭標準：GB/T17241.6GB/9113

試驗標準：GB/T13927 AP1598

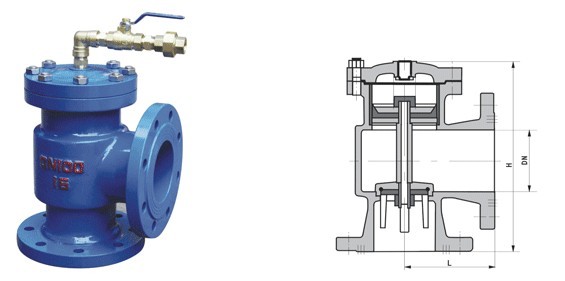

H142X液壓水位控制閥主要連接尺寸
