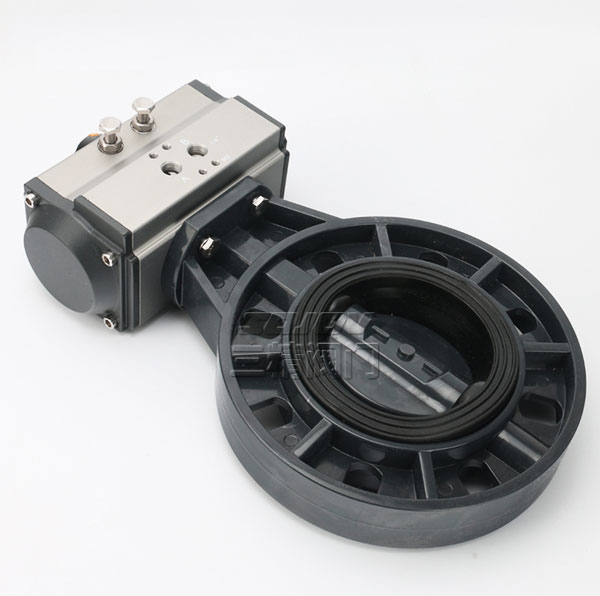

氣動塑料蝶閥概述

氣動塑料蝶閥具有耐腐蝕性強，耐磨損，閥體重量輕等優點，且應用范圍廣，閥體結構采用中線式，容易拆卸，維護簡單，適用于水、空氣、油類、腐蝕性化學液體。氣動塑料蝶閥通過壓縮空氣即可直接進行開關量調節，裝配上閥門定位器輸入4-20mA信號，可對介質流量，壓力，溫度等參數進行調節，被應用于一般純水和生飲水的管路系統、排水和污水管路系統、鹽水和海水管路系統、酸堿和化學溶液系統等多個行業，品質得到廣大用戶的認可。

氣動塑料蝶閥特點

1、材質衛生無毒，結構簡單、體積小、重量輕、材料耗用省，安裝尺寸小；

2、連接是由兩端的法蘭對夾而成，方便拆卸維修，耐磨損、容易拆卸，維護簡單易；

3、氣動UPVC蝶閥開關迅速、90度往復回轉，驅動力矩小。

4、氣動塑料蝶閥根據不同的介質有多種材料可選，耐腐蝕性強，體積小，適用于多種管路，應用范圍廣。

氣動塑料蝶閥技術參數

公稱通徑	DN50～300mm
公稱壓力	PN 1.0 Mpa
連接方式	對夾式
適用溫度	0～+60℃
結構形式	A型
閥芯結構	圓盤式中線閥芯
閥體材質	UPVC、CPVC、PP、PVDF
閥芯材質	UPVC、CPVC、PP、PTFE
密封材質	FPM、EPDM、NBR
適用介質	水，油品，氣等腐蝕性介質
可選附件	限位開關、定位器、電磁閥、減壓閥

氣動塑料蝶閥執行機構

驅動方法	壓縮空氣(可帶手輪)
供氣壓力	0.4-0.7mpa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-30～+70℃
作用形式	單作用（彈簧復位）：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用（通氣開關）：氣關式(B)--失氣時閥不變(FL)；氣開式(K)--失氣時閥不變(FL)
可選附件	定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
