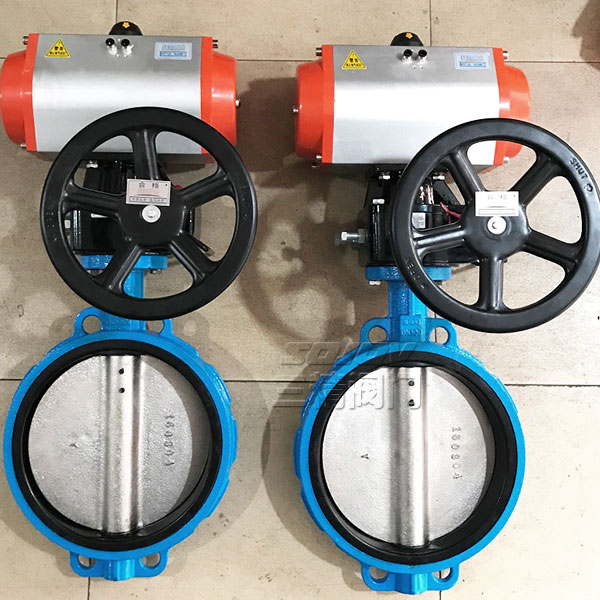

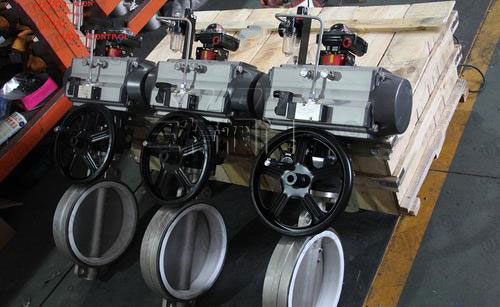

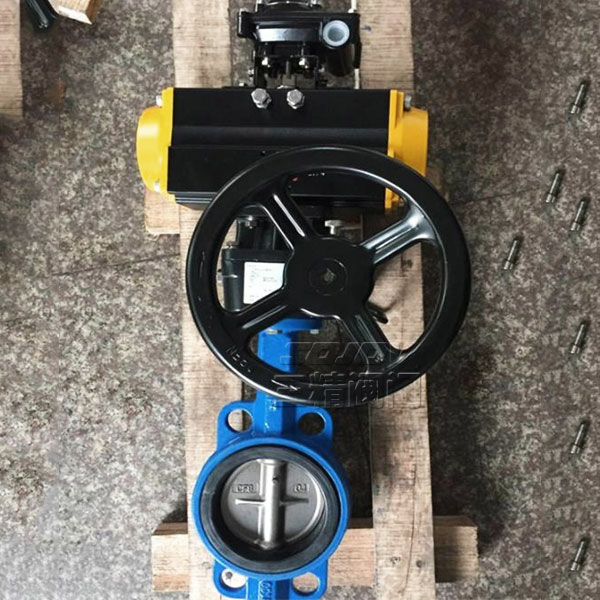

D671X氣動軟密封蝶閥
品牌：三精閥門
閥門型號：D671X，D641X，D671F46，D641F46
通徑規格：DN50～DN1200
結構形式：中線型(對夾式，法蘭)
閥體材質：球墨鑄鐵、鑄鋼WCB、不銹鋼304、316
公稱壓力：PN6、PN10、PN16
適用溫度：-40℃～150℃
應用范圍：水、氣體、油品、腐蝕性介質等
產品特點：密封性能好，耐老化、耐腐蝕，使用壽命長
氣動軟密封蝶閥概述
D671X氣動軟密封蝶閥是一種防腐蝕性和密封性較好的中線型蝶閥，一般分為法蘭或?qū)A式連接，可用于含有腐蝕性介質及泄露量要求較高的常溫常壓場合。氣動軟密封蝶閥采用密封結構，密封材料有橡膠、聚四氟乙烯等，泄露量可達到零泄露。由于結構特征的限制，氣動軟密封蝶閥不適用于高溫、高壓及抗磨損等行業，只適合在常溫環境和低壓、中壓等場所做開關切斷和調節流量使用。
氣動軟密封蝶閥參數說明
| 公稱通徑 | DN50～DN1200(mm) |
| 壓力等級 | PN1.0、1.6、2.5MPa |
| 連接方式 | 對夾或法蘭連接 |
| 閥芯形式 | 碟板式 |
| 驅動方式 | 氣源驅動,壓縮空氣5～7bar(可帶手輪) |
| 動作范圍 | 0～90° |
| 密封材質 | 各種橡膠、聚四氟乙烯 |
| 工作場合 | 各種腐蝕性介質等(常溫常壓、低溫低壓場合) |
| 附件選項 | 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
| 控制方式 | 開關兩位控制,氣開、氣關式、彈簧復位、智能調節型(4～20mA模擬量信號) |
氣動軟密封蝶閥優點
1、結構簡潔，流阻系數小，流量特性趨于直線，不會滯留雜物。
2、蝶板與閥桿的連接采用無銷釘結構，克服了有可能的內泄漏點。
3、分為氣動對夾式軟密封蝶閥和氣動法蘭軟密封蝶閥，滿足不同管道。
4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐腐蝕，使用壽命長
氣動軟密封蝶閥密封材料
|
材料品種
|
氯丁橡膠
|
丁腈橡膠
|
乙丙橡膠
|
聚四氟乙烯
|
硅橡膠
|
氟橡膠
|
|
代號
|
×或 0rJ
|
XA或orJA
|
XB或orJB
|
xC、JC或0rF
|
XD或orJD
|
× E或orJE
|
|
耐最高溫度
|
82℃
|
93℃
|
150℃
|
232℃
|
250℃
|
204℃
|
|
耐最低溫度
|
-40℃
|
-40℃
|
-40℃
|
-268℃
|
-70℃
|
-23℃
|
|
適用工作溫度
|
≤65℃
|
≤80℃
|
≤120℃
|
≤200℃
|
≤200℃
|
≤180℃
|
氣動軟密封蝶閥和氣動硬密封蝶閥的區別
1、軟密封蝶閥多為中線型，硬密封多為單偏心、雙偏心、三偏心蝶閥結構。
2、軟密封用于常溫環境。硬密封可用于低溫、常溫、高溫等環境。
3、軟密封使用于低壓-常壓，硬密封還可以使用于中高壓。
4、軟密封和三偏心硬密封蝶閥密封性能比較好，三偏心蝶閥在高壓高溫環境下可以保持良好的密封。
5、軟密封蝶閥的優點是密封性能好，缺點是容易老化、磨損、使用壽命短。
6、硬密封蝶閥使用壽命長，但是密封性相對比軟密封差。
