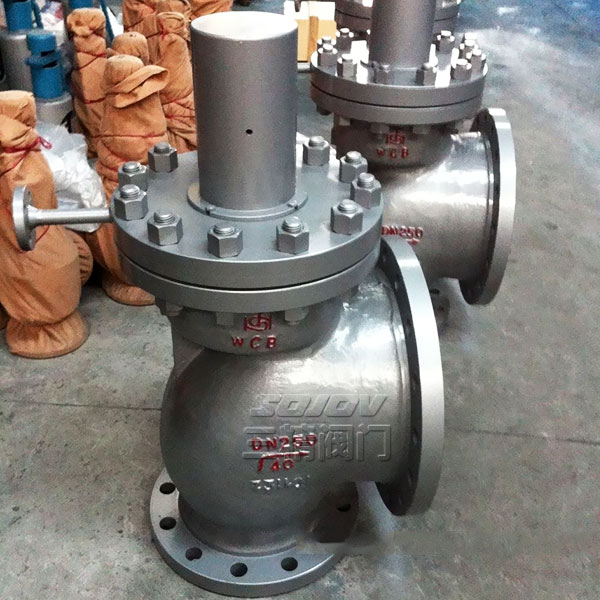

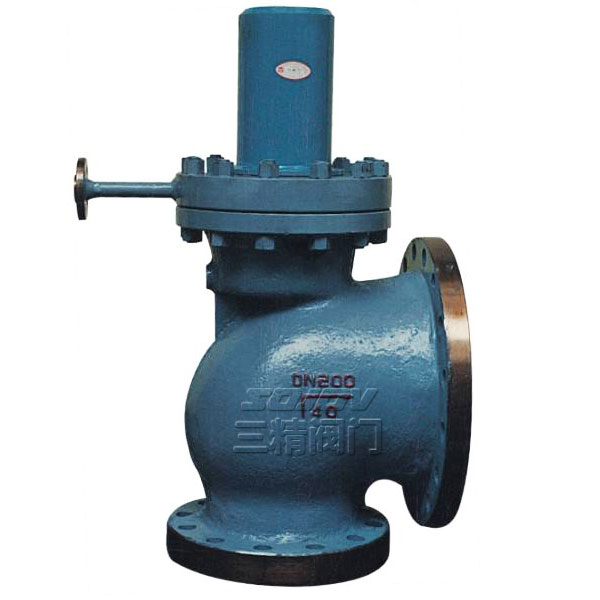

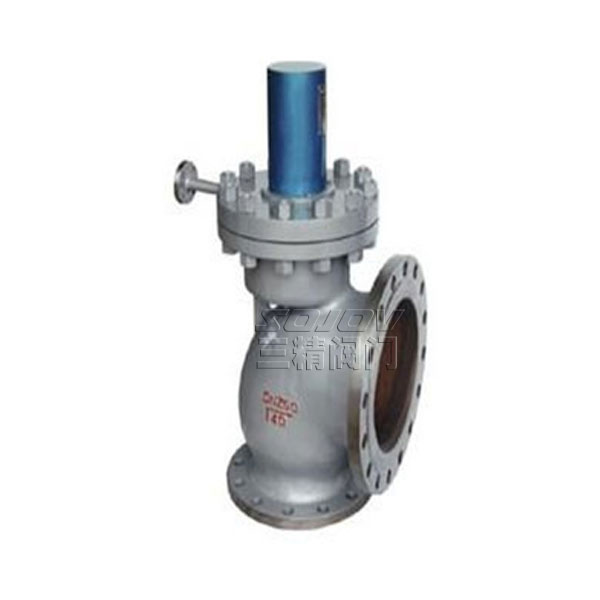

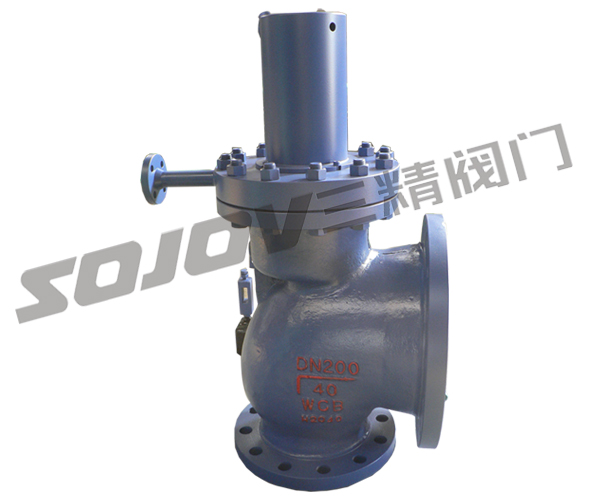

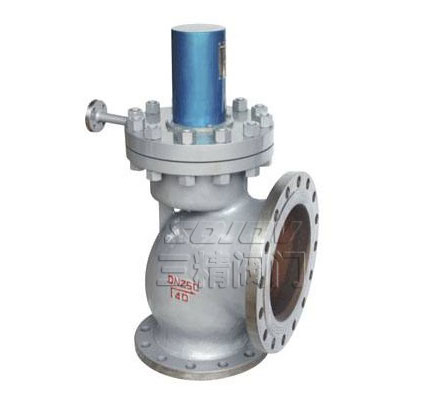

高溫高壓主安全閥A49H
型號：A49H A49Y
公稱通徑：150MM-250MM
使用壓力：4.0MPA
連接方式：法蘭連接
形式：配沖量安全閥使用
主要功能：泄壓保護作用
使用介質：水.油品.蒸汽
材質：鑄鋼
標準：機械部標準或定做非標
A49H主安全閥概述
A49H主安全閥主要用于電站鍋爐、壓力容器、減溫減壓裝置上使用，防止壓力超過允許最高壓力值，保證設備安全運行。當介質壓力升高到整定壓力時，沖量安全閥打開，介質從脈沖管進入主安全閥的活塞室，推動活塞下降，使閥門自動打開，當沖量閥關閉時，閥瓣又自動關閉。密封面用鈷基鉻鎳不銹鋼堆焊而成，閥瓣經熱處理，提高了耐磨性和抗沖蝕性。
主安全閥安裝說明
1、閥門必須垂直安裝在設備的最高位置。2、主安全閥緊固在支座上，支座承受主安全閥排汽時產生的反座力。
3、排汽管應有專門吊架，排汽管重量不得加在主安全閥上，主安全閥與排汽管之間的連接法蘭應消除任何的附加預應力。
4、排汽管的最低點應考慮疏水，以免排汽時產生水擊。
|
主安全閥型號：A49H A49Y |
主安全閥公稱通徑：150MM-250MM |
主安全閥使用壓力：4.0MPA |
|
主安全閥連接方式：法蘭連接 |
主安全閥形式：配沖量安全閥使用 |
主安全閥主要功能：泄壓保護作用 |
|
主安全閥使用介質：水.油品.蒸汽 |
主安全閥材質：鑄鋼 |
主安全閥標準：機械部標準或定做非標 |
.jpg "高溫高壓安全閥,電站安全閥")
主安全閥結構簡述
1、當介質壓力升高到整定壓力時，沖量安全閥打開，介質從脈沖管進入主安全閥的活塞室，推動活塞下降，使閥門自動打開，當沖量閥關閉時，閥瓣又自動關閉。
2、密封面用鈷基鉻鎳不銹鋼堆焊而成，閥瓣經熱處理，提高了耐磨性和抗沖蝕性。
主安全閥主要外形及連接尺寸
|
型號 |
公稱通徑 |
連接尺寸 |
||||||||||||||
|
L |
L1 |
L2 |
H |
D |
D1 |
D2 |
b |
z-d |
DN' |
D' |
D1' |
D2' |
b' |
z'-d' |
||
|
A49H-40 |
150 |
220 |
230 |
240 |
486 |
300 |
250 |
204 |
30 |
8-25 |
200 |
360 |
310 |
278 |
34 |
12-25 |
|
A49H-40 |
200 |
270 |
295 |
330 |
615 |
375 |
320 |
260 |
38 |
12-30 |
300 |
485 |
430 |
390 |
40 |
16-30 |
|
A49H-40 |
250 |
300 |
350 |
370 |
646 |
445 |
385 |
313 |
42 |
12-34 |
350 |
550 |
490 |
450 |
44 |
16- |
安全閥訂貨主要事項：
安全閥介質, 壓力等級,開啟方式（全啟/微啟）設定起跳壓力,確定閥門尺寸,連接方式,標準最大耐溫,釋放流量/每小時,閥體材質,內部閥體結構,工作原理,安裝說明等相關技術資料.安全閥 選型主要依據就是（起跳壓力及整齊壓力流量溫度）口徑一般設計院會給出,而實際上通過蒸汽壓力,流量及起跳壓力,可以推測出安全閥的尺寸.一般會比設計院所選出的口徑小一號.當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的三精閥門公司專家為您審核把關。感謝您訪問我們的網站【http://m.dashazhu.cn】
