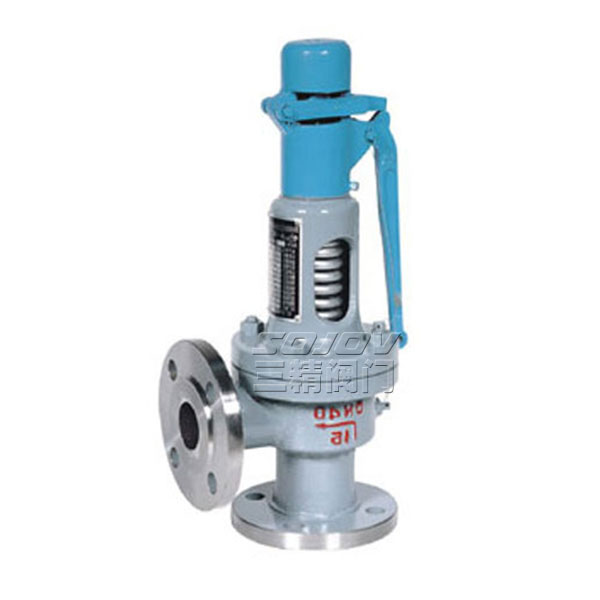

微啟式安全閥額定排量

時間：2008-6-2 11:35:09 來源：http://m.dashazhu.cn 作者：三精閥門閱讀次數：2515

微啟式安全閥額定排量 (Kg/h)							工作介質：飽和水蒸氣
							超過壓力：3%
							額定排量系數：Kg=0.75

整定壓力PK(MPa)	額定排放壓力（絕）Pp+0.1(MPa)	閥座喉徑
整定壓力PK(MPa)	額定排放壓力（絕）Pp+0.1(MPa)	40	50	65	80	100
0.06	0.162	167	262	442	670	1048
0.08	0.182	188	294	497	753	1176
0.10	0.203	210	328	554	840	1312
0.16	0.265	274	428	724	1096	1712

0.20	0.306	317	494	836	1264	1976
0.25	0.358	370	578	976	1480	2310
0.3	0.409	423	661	1120	1688	2650
0.4	0.512	530	827	1400	2120	3310
0.5	0.615	636	992	1680	2540	3980

0.6	0718	739	1152	1952	2960	4620
0.7	0.821	846	132	2230	3380	5290
0.8	0.924	944	1472	2490	3780	5900
0.9	1.027	1048	1640	2770	4200	6560
1.0	1.13	1152	1800	3040	4610	7200

1.1	1.23	1248	1952	3300	5000	7810
1.2	1.34	1360	2130	3590	5450	8510
1.3	1.44	1456	2270	3840	5820	9100
1.4	1.54	1560	2430	4110	6230	9730
1.5	1.65	1664	2600	4390	6660	10400

1.6	1.75	1760	2750	4660	7060	11020
1.8	1.95	1960	3060	5180	7840	12260
2.0	2.16	2170	3380	5730	8670	13550
2.2	2.37	2380	3720	6280	9520	14880
2.5	2.67	2670	4180	7060	10700	16720

2.8	2.98	2980	4660	7870	11920	18640
3.2	3.40	3400	5300	8960	13600	21200
3.6	3.81	3800	5940	10040	15200	23800
4.0	4.22	4220	6580	11120	16880	26300

微啟式安全閥額定量(Kg/h)									工作介質：空氣
									溫度：T=300°K
									超過壓力：10%
									額定排量系數：Kg=0.75

整定壓力PK(MPa)	額定排放壓力（絕）Pp+0.1(MPa)	閥座喉徑
整定壓力PK(MPa)	額定排放壓力（絕）Pp+0.1(MPa)	12	16	20	25	32	40	50	65	80
0.06	0.166	12.3	22.0	34.3	53.7	88	275	430	726	1099
0.08	0.188	14.0	24.9	38.9	60.8	99	312	486	824	1248
0.10	0.21	15.6	27.8	43.4	68.0	111	348	543	920	1392`
0.13	0.243	18.1	32.2	50.2	78.6	129	402	628	1064	1608
0.16	0.276	20.6	36.6	57.0	89.6	146	457	714	1208	1842

0.20	0.32	23./8	42.4	66.2	103	170	530	824	1400	2120
0.25	0.375	27.9	49.7	77.5	122	198	621	968	1640	2480
0.3	0.43	32.0	57.0	88.8	139	228	712	1112	1880	2850
0.4	0.54	40.2	71.5	112	174	286	894	1396	2360	3580
0.5	0.65	48.4	86.4	134	210	344	1077	1680	2840	4300

0.6	0.76	56.6	101	157	246	402	1258	1968	3320	5030
0.7	0.87	64.7	115	180	282	461	1440	2250	3800	5760
0.8	0.98	73.0	130	202	317	519	1624	2540	4280	6490
0.9	1.09	81.1	144	226	353	578	1808	2820	4770	7220
1.0	12.0	89.3	159	248	388	635	1984	3100	5250	7940

1.1	1.31	97.6	174	271	424	694	2170	3380	5730	8670
1.2	1.42	106	188	294	459	752	2350	3670	6210	9400
1.3	1.53	114	202	317	495	810	2540	3950	6690	10140
1.4	1.64	122	217	339	530	869	2710	4240	7170	10860
1.5	1.75	130	232	362	566	928	2900	4530	7650	11600

1.6	1.86	138	246	385	602	984	3080	4810	8130	12320
1.8	2.08	155	275	430	673	1102	3450	5380	9100	13760
2.0	2.30	171	305	476	744	1218	3810	5940	10060	15200
2.2	2.52	187	334	521	816	1336	4180	6510	11020	16720
2.5	2.85	212	378	590	922	1512	4720	7370	12460	18880

2.8	3.18	237	421	658	1029	1688	5260	8220	13900	21000
3.2	3.62	270	479	749	1171	1920	5990	9560	15820	24000
3.6	4.06	302	538	840	1312	2150	6720	10500	17760	26900
4.0	4.5	335	596	930	1456	2380	7460	11630	19680	29800
4.5	5.05	376	668	1044	1636	2667	8320	12990	21970	33280

5.0	5.06	417	740	1160	1816	2954	9210
5.5	6.15	458	812	1272	1996	3241	10100
6.0	6.70	499	884	1384	2176	3528	11000
6.4	7.14	532	942	1480	2320	3757	11700

7.0	7.8	614	1028	1624	2536	4100
8.0	8.9	696	1172	1864	2896	4672
9.0	10.0	778	1316	2104	3250	5244
10.0	11.1	860	1460	2344	3616	5816
