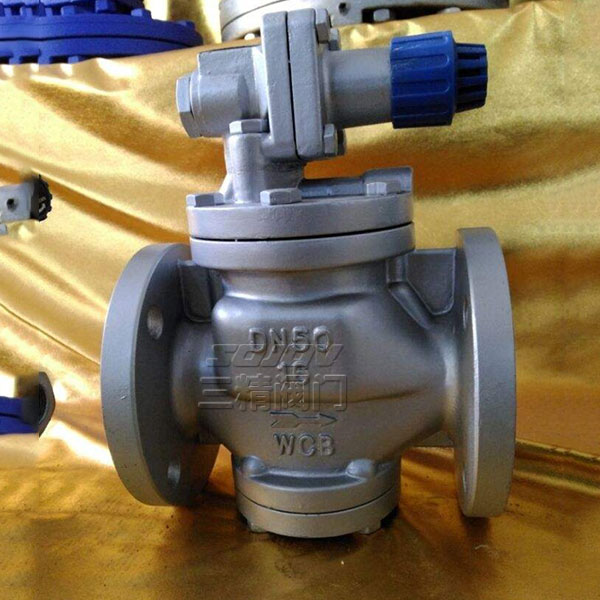

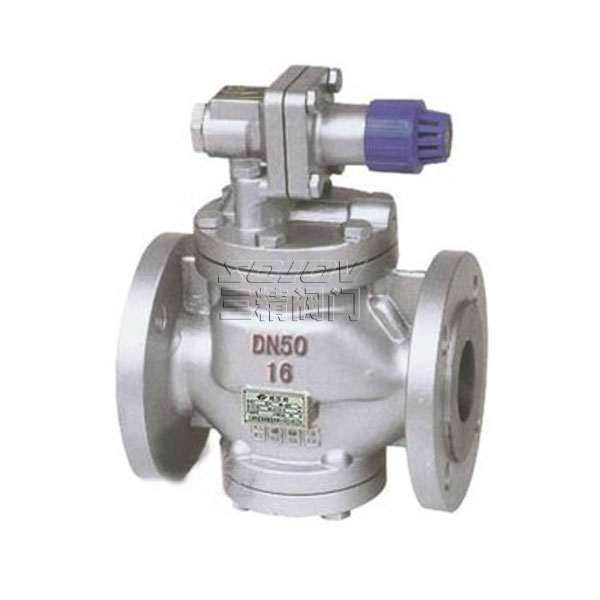

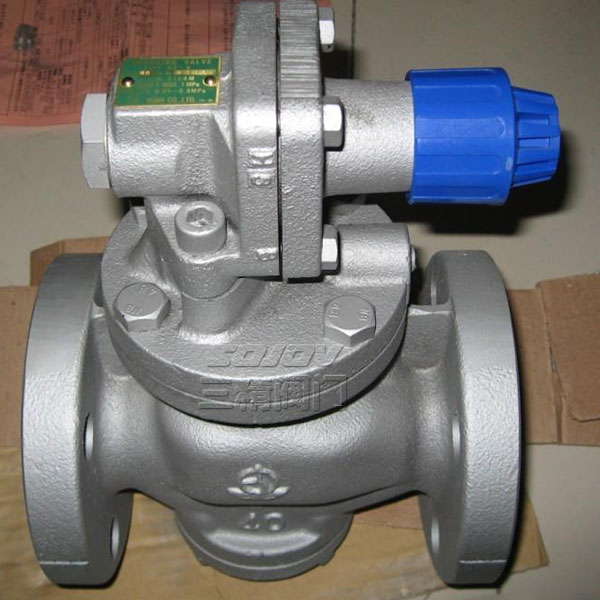

YG43H高靈敏度蒸汽減壓閥
YG43H/Y高靈敏度蒸汽減壓閥
蒸汽減壓閥結構特點和用處
高靈敏度蒸汽減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。
高靈敏度蒸汽減壓閥在普通減壓閥基礎上做了以下改進，加大了活塞面積，改變了節流結構，改變了密封形式，改進了導閥結構和調節彈簧形式，從而從以下幾方面提高了產品的性能。
高靈敏度蒸汽減壓閥提高了對出口壓力變化的傳感效能，提高了靈敏度，大大降低了因上游壓力變化，流量變化等因素引起的壓力偏差。改善了流線分布，降低了噪聲。改進了密封面結構，延長了密封面壽命。本產品主要用于蒸汽管路，適用于進口壓力變化大，流量變化大的蒸汽管路
| 蒸汽減壓閥型號：YG43H | 蒸汽減壓閥 公稱通徑：15MM-80MM | 蒸汽減壓閥 使用壓力：1.6MPA-2.5MPA |
| 蒸汽減壓閥 連接方式：法蘭連接 | 蒸汽減壓閥 形式：彈簧式 | 蒸汽減壓閥 主要功能：起減壓保護作用 |
| 蒸汽減壓閥 使用介質：蒸汽管道 | 蒸汽減壓閥材質：鑄鋼.不銹鋼 | 蒸汽減壓閥 標準：機械部標準或定做非標 |
YG43H/Y高靈敏度蒸汽減壓閥主要技術參數和性能指標
| 公稱壓力(Mpa) | 1.0 | 1.6 |
| 殼體試驗壓力(Mpa)* | 1.5 | 2.4 |
| 密封試驗壓力(Mpa) | 1.0 | 1.6 |
| 最高進口壓力(Mpa) | 1.0 | 1.6 |
| 出口壓力范圍(Mpa) | 0.04-0.6 | 0.04-1.0 |
| 壓力特性偏差(Mpa)△Pp2P | GB12246-1989 | |
| 流量特性偏差(Mpa)P2G | GB12246-1989 | |
| 最小壓差(Mpa) | 0.05 | 0.07 |
| 滲漏量 | GB12245-1989 | |
YG43H/Y高靈敏度蒸汽減壓閥主要零件材料
| 零件名稱 | 零件材料 |
| 閥體 閥蓋 底蓋 | WCB |
| 閥座 閥瓣 | 2Cr13 |
| 缸套 活塞 | 鋁鐵青銅 |
| 膜片 | PH15-7Mo |
| 活塞環 | 對位聚苯 |
| 導閥座 導閥瓣 | 2Cr13 |
| 主閥彈簧 | 50CrVA |
| 導調主彈簧 | 50CrVA |
| 調節彈簧 | 60Si2Mn |
YG43H/Y高靈敏度蒸汽減壓閥流量系數(Cv)
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 |
| Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 | 25 | 36 |
YG43H/Y高靈敏度蒸汽減壓閥連接尺寸
|
公稱通徑 DN |
外 形 尺 寸 | 連 接 尺 寸 | |||||||||||
| L | H | H1 | PN 1.0MPa | PN 1.6MPa | |||||||||
| D | K | n-ф | d | C | D | K | n-ф | d | C | ||||
| 15 | 140 | 160 | 65 | 95 | 65 | 414 | 45 | 12 | 95 | 65 | 414 | 45 | 14 |
| 20 | 140 | 160 | 65 | 105 | 75 | 414 | 55 | 14 | 105 | 75 | 414 | 55 | 14 |
| 25 | 150 | 168 | 68 | 115 | 85 | 414 | 65 | 14 | 115 | 85 | 414 | 65 | 14 |
| 32 | 180 | 185 | 75 | 135 | 100 | 418 | 78 | 16 | 135 | 100 | 418 | 78 | 16 |
| 40 | 180 | 185 | 78 | 145 | 110 | 418 | 85 | 16 | 145 | 110 | 418 | 85 | 16 |
| 50 | 200 | 193 | 88 | 160 | 125 | 418 | 100 | 16 | 160 | 125 | 418 | 100 | 16 |
| 65 | 230 | 208 | 98 | 180 | 145 | 418 | 120 | 18 | 180 | 145 | 418 | 120 | 18 |
| 80 | 260 | 228 | 117 | 195 | 160 | 418 | 135 | 18 | 195 | 160 | 818 | 135 | 20 |
產品性能
1、提高了對出口壓力變化的傳感效能，提高了靈敏度，大大降低了因上游壓力變化，流量變化等因素引起的壓力偏差。
2、改善了流線分布，降低了噪聲。
3、改進了密封面結構，延長了密封面壽命。
高靈敏度蒸汽減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。
減壓閥主要用于蒸汽管路，適用于進口壓力變化大，流量變化大的蒸汽管路。
技術參數和性能指標
公稱壓力 (Mpa) 1.0-1.6
殼體試驗壓力(Mpa)：1.5- 2.4
密封試驗壓力(Mpa)：1.0- 1.6
最高進口壓力(Mpa)：1.0 -1.6
出口壓力范圍(Mpa)：0.04-0.6 0.04-1.0
壓力特性偏差(Mpa)△Pp2P：GB12246-1989
流量特性偏差(Mpa)P2G：GB12246-1989
最小壓差(Mpa)：0.05 0.07
滲漏量：GB12245-1989
主要零部件詳細材料
閥體閥蓋底蓋：WCB
閥座閥瓣：2Cr13
缸套活塞：鋁鐵青銅
膜片：PH15-7Mo
活塞環：對位聚苯
導閥座導閥瓣：2Cr13
主閥彈簧：50CrVA
導調主彈簧：50CrVA
調節彈簧：60Si2Mn
減壓閥流量系數(Cv)
|
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
|
Cv |
1 |
2.5 |
4 |
6.5 |
9 |
16 |
25 |
36 |
減壓閥調壓步驟
1關閉減壓閥前的閘閥，開啟減壓閥后的閘閥，制造下游低壓環境
將調節螺釘按逆時針旋轉至最上位置（相對最低出口壓力），然后關閉減壓閥后閘閥
2慢慢開啟減壓閥前的閘閥至全開；
3順時針慢慢旋轉調節螺釘，將出口壓力調至所需要的壓力（以閥后表壓為準）；調整好后，將鎖緊
4螺母鎖緊打開減壓閥后閘閥
5如在調整時出口壓力高于設定壓力，須從第一步開始重新調整，即只能從低壓向高壓調。
減壓閥訂貨注意事項：
減壓閥選型時應提供口徑,使用介質,閥前壓力,閥后壓力,閥后設定壓力,最大流量/每小時,確定閥門尺寸,連接方式,標準,最大行程,開啟行程,流量調節比,壓力波動（精度）壓力,溫度對應比,最大耐溫,閥體材質,壓力等,內泄漏率,內部閥體結構,工作原理,安裝說明等相關技術資料.當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的 三精閥門 公司專家為您審核把關.感謝您訪問我們的網站【http://m.dashazhu.cn】
