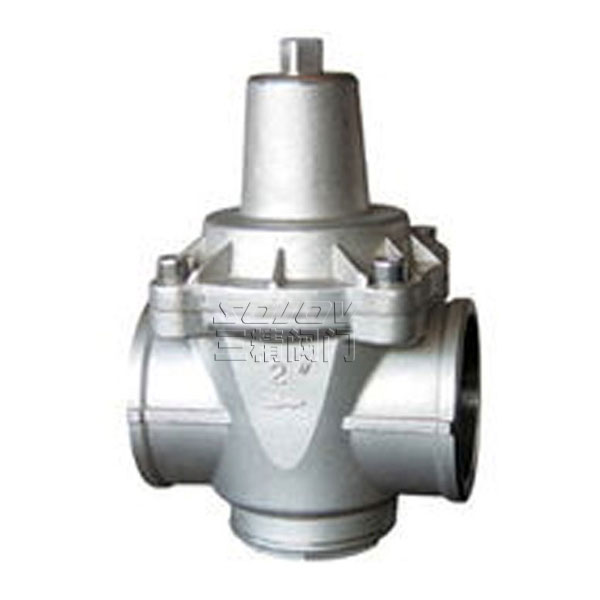

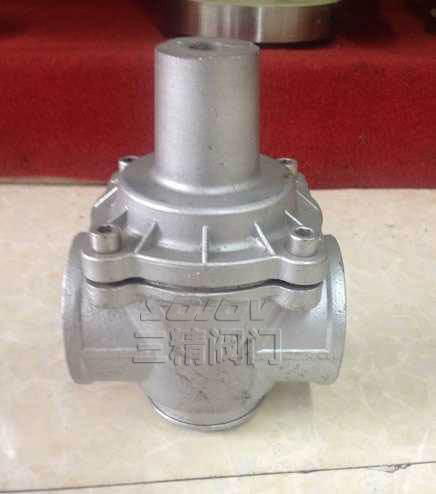

不銹鋼支管式減壓閥
不銹鋼支管式減壓閥概述
減壓閥是直接作用式薄膜彈簧減壓閥，是在吸取了國外同類產品優點的基礎上設計制造的。主要由膜片、磴形閥瓣、調節彈簧等零件組成。利用膜片傳感下游壓力變化驅動閥瓣，改變和控制閥門開度實現減壓穩壓功能。由調定調節彈簧壓力設定出口壓力值。適當加大了膜片面積，提高了靈敏度。減壓穩壓平穩、靈敏。適用于高層建筑公寓樓和住宅區的支線管路以及公寓、住宅的入戶支管使用。
| 不銹鋼減壓閥型號：YZ11X | 不銹鋼 減壓閥公稱通徑：15MM-50MM | 不銹鋼 減壓閥 使用壓力：1.6MPA |
| 不銹鋼減壓閥 連接方式：螺紋連接 | 不銹鋼 減壓閥 形式：彈簧式 | 不銹鋼 減壓閥 主要功能：起減壓保護作用 |
| 不銹鋼 減壓閥 使用介質：水管道 | 不銹鋼 減壓閥材質：不銹鋼 | 不銹鋼減壓閥標準：機械部標準或定做非標 |
支管式減壓閥主要技術參數和性能指標
| 公稱壓力(Mpa) | 1.0 | 1.6 |
| 殼體試驗壓力(Mpa)* | 1.5 | 2.4 |
| 密封試驗壓力(Mpa) | 1.0 | 1.6 |
| 最高進口壓力(Mpa) | 1.0 | 1.6 |
| 出口壓力范圍(Mpa) | 0.05-0.55 | 0.05-0.8 |
| 壓力特性偏差(Mpa)△P2P | GB12244-1989 | |
| 流量特性偏差(Mpa)△P2G | GB12244-1989 | |
| 滲漏量 | 0 | |
| 工作溫度 | 0℃-80℃ | |
支管式減壓閥主要零件材料
| 零件名稱 | 零件材料 |
| 閥體 | 銅合金 |
| 閥蓋 | 銅合金 |
| 閥瓣 | 銅合金 |
| O型圈 | 丁腈橡膠 |
| 密封圈 | 丁腈橡膠 |
| 膜片 | 夾織物丁腈橡膠 |
| 調節彈簧 | 60Si2Mn |
| 調節螺栓 | 2Cr13 |
支管式減壓閥流量系數(Cv)
| DN | 15(1/2") | 20(3/4") | 25(1") | 32(1-1/4") | 40(1-1/2") | 50(2") |
| Cv | 1 | 2 | 3 | 5 | 8 | 14 |
支管式減壓閥連接尺寸
| DN | G | L | H | H | |
| P2*≤0.55MPa | P2*≤0.8MPa | ||||
| 15(1/2") | G1/2" | 65 | 75 | 90 | 35 |
| 20(3/4") | G3-4" | 75 | 85 | 100 | 35 |
| 25(1") | G1" | 90 | 3 | 115 | 46 |
| 32(1-1/4") | G1-1/4" | 105 | 130 | 150 | 55 |
| 40(1-1/2") | G1-1/2" | 120 | 155 | 175 | 65 |
| 50(2") | G2" | 140 | 175 | 195 | |
減壓閥調壓步驟
1、關閉減壓閥前的閘閥，開啟減壓閥后的閘閥，制造下游低壓環境將調節螺釘按逆時針旋轉至最上位置（相對最低出口壓力），然后關閉減壓閥后閘閥
2、慢慢開啟減壓閥前的閘閥至全開；
3、順時針慢慢旋轉調節螺釘，將出口壓力調至所需要的壓力（以閥后表壓為準）；調整好后，將鎖緊
4、螺母鎖緊打開減壓閥后閘閥
5、如在調整時出口壓力高于設定壓力，須從第一步開始重新調整，即只能從低壓向高壓調。
減壓閥訂貨注意事項：
減壓閥選型時應提供口徑,使用介質,閥前壓力,閥后壓力,閥后設定壓力,最大流量/每小時,確定閥門尺寸,連接方式,標準,最大行程,開啟行程,流量調節比,壓力波動（精度）壓力,溫度對應比,最大耐溫,閥體材質,壓力等,內泄漏率,內部閥體結構,工作原理,安裝說明等相關技術資料.當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的 三精閥門 公司專家為您審核把關.感謝您訪問我們的網站
