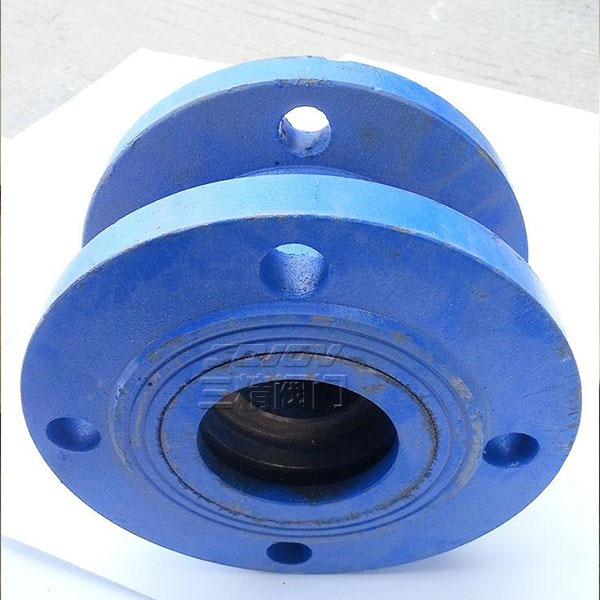

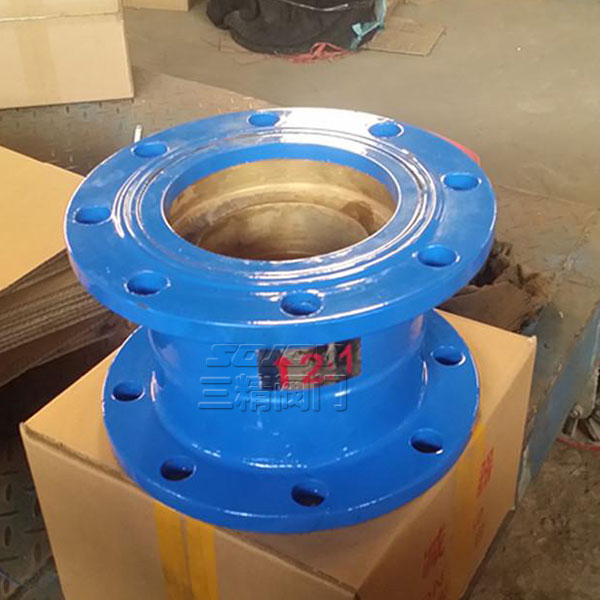

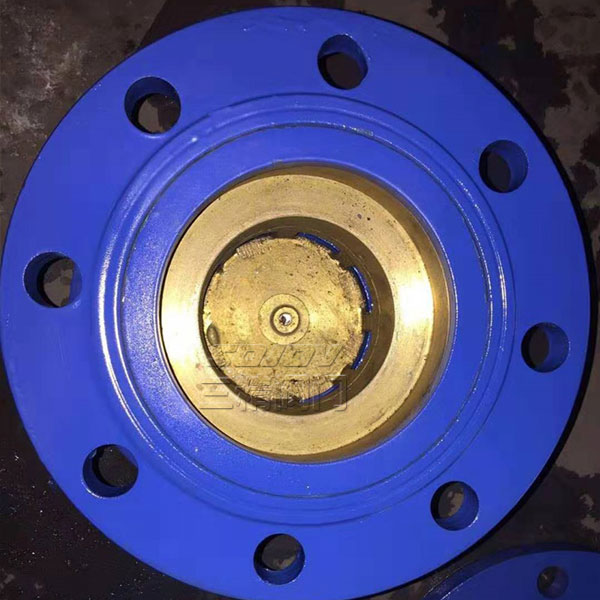

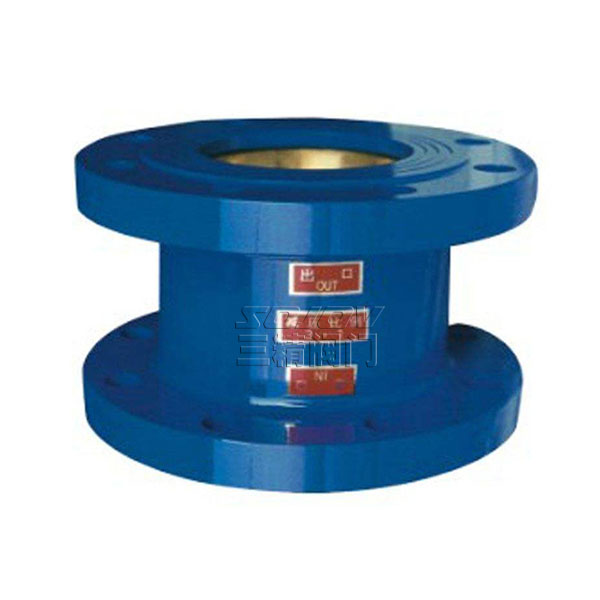

Y43X固定比例式減壓閥
比例式減壓閥,外形美觀、質量可靠，比例準確，工作平穩，既減動壓也減靜壓。該閥利用閥體內部活塞兩端不同截面積產生的壓力差，改變閥后的壓力，達到減壓目的。減壓閥的減壓比例是：2∶1，3∶1，4∶1，3∶2，5∶2等，亦可根據用戶的要求設計特殊比例的減壓閥。
下一個產品：新研發產品SY42AX煤礦專用減壓閥
上一個產品：Y45Y杠桿式蒸汽減壓閥
Y43X固定比例式減壓閥
固定比例式減壓閥概述
比例式減壓閥，外形美觀、質量可靠，比例準確，工作平穩，既減動壓也減靜壓。該閥利用閥體內部活塞兩端不同截面積產生的壓力差，改變閥后的壓力，達到減壓目的。減壓閥的減壓比例是：2∶1，3∶1，4∶1，3∶2，5∶2等，亦可根據用戶的要求設計特殊比例的減壓閥。
| 比例式減壓閥型號：Y43X | 比例式減壓閥 公稱通徑：25MM-200MM | 比例式減壓閥 使用壓力：1.6MPA |
| 比例式減壓閥 連接方式：法蘭連接 | 比例式減壓閥 形式：彈簧式 | 比例式減壓閥 主要功能：起減壓保護作用 |
| 比例式減壓閥 使用介質：水管道 | 比例式減壓閥 材質：鑄鐵,鑄鋼,黃銅 | 比例式減壓閥 標準：機械部標準或定做非標 |
固定比例式減壓閥主要技術參數
|
適用介質
|
水、氣體
|
|||
|
適用溫度
|
≤90℃
|
|||
|
壓力誤差
|
≤8％
|
|||
|
最小開啟壓力
|
2∶1
|
0.2MPa
|
||
|
3∶1
|
0.3MPa
|
|||
|
連接形式
|
法蘭、內螺紋
|
|||
|
主要零件材料
|
閥體
|
錫青銅
|
不銹鋼
|
鑄鐵
|
|
內件
|
錫青銅
|
不銹鋼
|
錫青銅或不銹鋼
|
|
固定比例式減壓閥主要外形尺寸
法蘭連接尺寸PN1.0MPa按GB4216.4-84標準，PN1.6MPa按GB4213.5-84標準
|
公稱通徑DN（mm）
|
A
|
D3
|
|
25
|
232
|
115/125
|
|
32
|
246
|
140/150
|
|
40
|
256
|
150/155
|
|
50
|
270
|
165/175
|
|
65
|
306
|
185/200
|
|
80
|
320
|
210/230
|
|
100
|
340
|
240/265
|
|
125
|
400
|
275/300
|
|
150
|
429
|
310/350
|
|
200
|
358
|
355/400
|
|
型號
|
公稱壓力
|
公稱通徑DN（mm）
|
L
|
|
YB43X-10T （B型） |
1.0
|
50
|
85
|
|
65
|
102
|
||
|
80
|
122
|
||
|
100
|
140
|
||
|
125
|
160
|
||
|
150
|
178
|
||
|
200
|
230
|
||
|
YB43X-16T （B型） |
1.6
|
50
|
85
|
|
65
|
102
|
||
|
80
|
122
|
||
|
100
|
140
|
||
|
125
|
160
|
||
|
150
|
178
|
||
|
200
|
230
|
|
公稱通徑DN（mm）
|
尺寸（mm）
|
||
|
C
|
L
|
D
|
|
|
15
|
1/2"
|
80
|
50
|
|
20
|
3/4"
|
80
|
50
|
|
25
|
1"
|
90
|
54
|
|
32
|
1 1/4"
|
100
|
60
|
|
40
|
1 1/2"
|
110
|
68
|
|
50
|
2"
|
120
|
80
|
減壓閥訂貨注意事項：
減壓閥選型時應提供口徑,使用介質,閥前壓力,閥后壓力,閥后設定壓力,最大流量/每小時,確定閥門尺寸,連接方式,標準,最
大行程,開啟行程,流量調節比,壓力波動（精度）壓力,溫度對應比,最大耐溫,閥體材質,壓力等,內泄漏率,內部閥體結構,工
作原理,安裝說明等相關技術資料.
當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的 三精閥門 公司專家為您審核把關.
