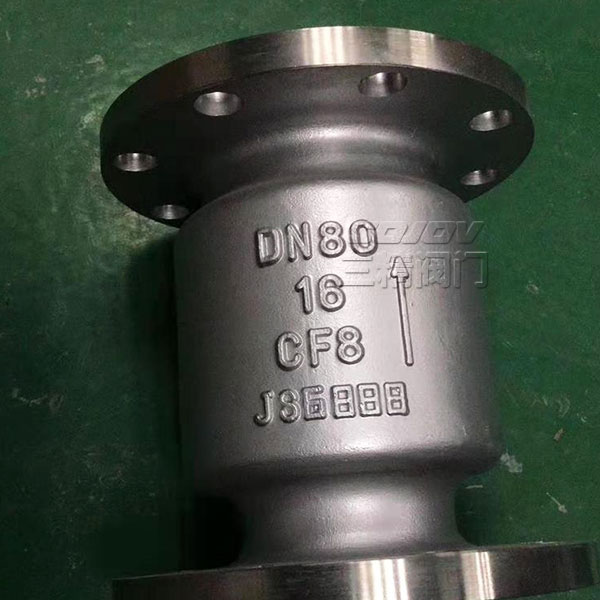

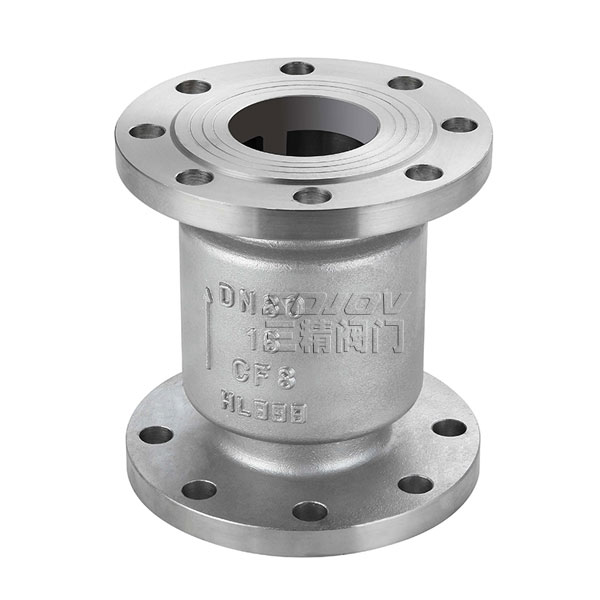

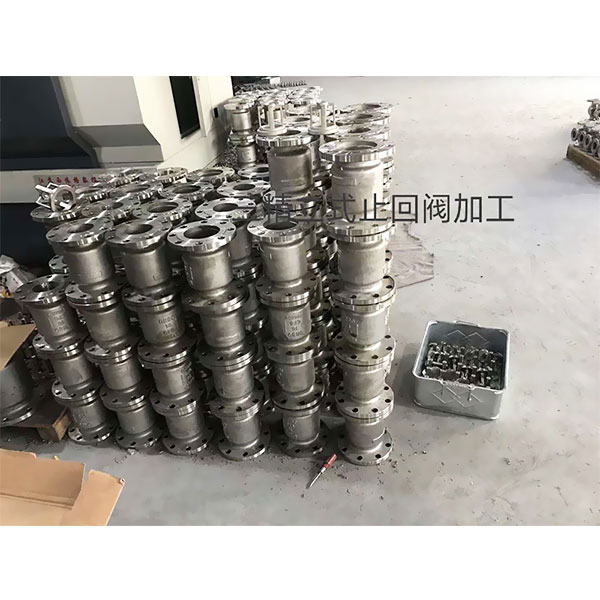

H42W不銹鋼立式止回閥
型號：H42W
公稱通徑：15MM-200MM
使用壓力：1.6MPA -10MPA
連接方式：法蘭連接
形式：自動
主要功能：防止介質回流
使用介質：耐腐蝕介質
材質：不銹鋼
標準：機械部標準或定做非標
不銹鋼立式止回閥概述
H42W不銹鋼立式止回閥正常處于關閉狀態，由于管線中進口端介質的壓力作用，而克服彈簧阻力使閥門開啟。當進口端介質壓力低于出口端時，彈簧將閥芯推向閥座而使閥門關閉，阻止介質逆流，故起止回作用。本閥門由于采用彈簧支撐閥芯，故采用立式安裝或臥式裝均可。
|
不銹鋼止回閥型號：H42W |
不銹鋼止回閥公稱通徑：15MM-200MM |
不銹鋼止回閥使用壓力：1.6MPA -10MPA |
|
不銹鋼止回閥連接方式：法蘭連接 |
不銹鋼止回閥形式：自動 |
不銹鋼止回閥主要功能：防止介質回流 |
|
不銹鋼止回閥使用介質：耐腐蝕介質 |
不銹鋼止回閥材質：不銹鋼 |
不銹鋼止回閥標準：機械部標準或定做非標 |
不銹鋼立式止回閥主要性能規范
| 型號 |
公稱壓力 PN(Mpa) |
試驗壓力SP(Mpa) |
適用溫度 (℃) |
適用介質 | |
| 殼體 | 密封 | ||||
| H42W-25P | 2.5 | 3.8 | 2.8 | ≤200 | 硝酸類 |
| H42W-25R | 醋酸類 | ||||
| H42W-40P | 4.0 | 6.0 | 4.4 | 水、油品 | |
| H42W-40R | |||||
| H42Y-40 | |||||
不銹鋼立式止回閥主要外形尺寸和連接尺寸
| 型號 |
公稱通徑 DN(mm) |
尺寸 | ||||||||
| L | D | D1 | D2 | b | f | Z-Φ | ||||
| 1 | 2 | 3 | ||||||||
| H42W-25P H42W-25R | 15 | - | 85 | 85 | 95 | 65 | 45 | 16 | - | 4-Φ14 |
| 20 | - | 95 | 95 | 105 | 75 | 55 | 16 | - | 4-Φ14 | |
| 25 | - | 100 | 105 | 115 | 85 | 65 | 16 | - | 4-Φ14 | |
| 32 | - | 105 | 150 | 135 | 100 | 78 | 16 | - | 4-Φ14 | |
| 40 | - | 115 | 160 | 145 | 110 | 88 | 18 | - | 4-Φ14 | |
| 50 | 140 | 125 | 170 | 160 | 125 | 100 | 20 | 3 | 4-Φ14 | |
| 65 | 160 | 145 | 180 | 180 | 145 | 120 | 22 | 3 | 8-Φ18 | |
| 80 | 185 | 155 | 200 | 195 | 160 | 135 | 22 | 3 | 8-Φ18 | |
| 100 | 210 | 210 | 210 | 230 | 190 | 160 | 24 | 3 | 8-Φ23 | |
| 125 | - | 275 | 275 | 275 | 220 | 188 | 28 | 3 | 8-Φ25 | |
| 150 | 300 | 225 | 300 | 300 | 250 | 218 | 30 | 3 | 8-Φ25 | |
| 200 | 380 | 380 | 380 | 360 | 310 | 278 | 34 | 3 | 12-Φ25 | |
