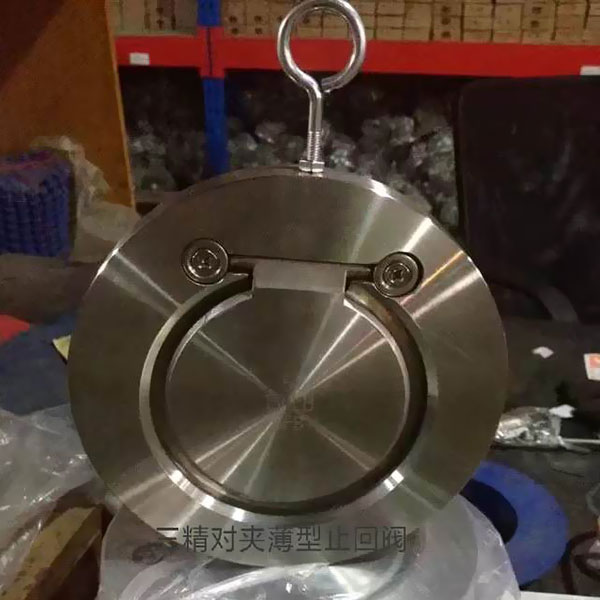

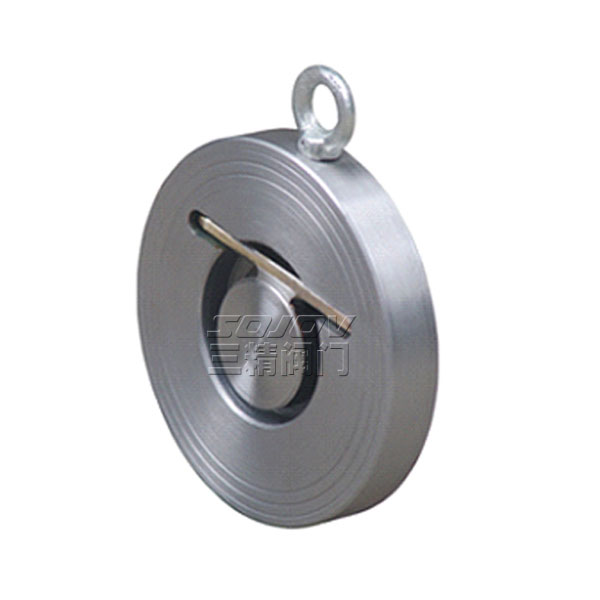

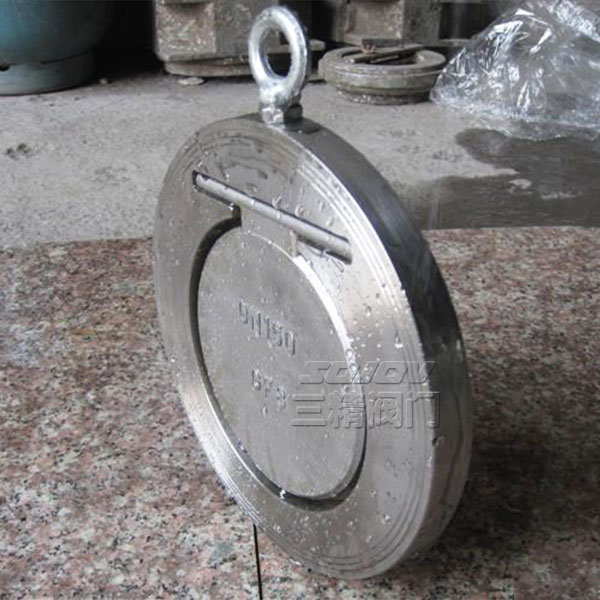

H74XI對夾薄型止回閥

型號：H74X

公稱通徑：40MM-2000MM

使用壓力：1.6MPA -2.5MPA

連接方式：對夾式

形式：自動

主要功能：防止介質回流和水錘

使用介質：水工業管道

材質：鑄鋼不銹鋼

標準：機械部標準或定做非標

下一個產品：H76X對夾蝶型旋啟式止回閥

上一個產品：H71H/W對夾升降式止回閥

分享到：

三精閥門 H74XI對夾薄型止回閥可定制

對夾薄型止回閥

對夾薄形止回閥型號：H74X	對夾薄形止回閥公稱通徑：40MM-2000MM	對夾薄形止回閥使用壓力：1.6MPA -2.5MPA
對夾薄形止回閥連接方式：對夾式	對夾薄形止回閥形式：自動	對夾薄形止回閥主要功能：防止介質回流和水錘
對夾薄形止回閥使用介質：水工業管道	對夾薄形止回閥材質：鑄鋼不銹鋼	對夾薄形止回閥標準：機械部標準或定做非標

對夾薄型止回閥概述

H74Ⅰ型、Ⅱ型對夾圓片式止回閥，是一種超薄形止回閥，它具有結構簡單，外形美觀、重量輕，安裝方便等優點。該閥主要適用于給水系統、石油、化工、冶金等工業部門對有安裝空間限制的場所最為適用。 ]

對夾薄型止回閥主要技術參數

工作壓力	1.6MPa 、2.5MPa、150Lb、300Lb
工作溫度	t≤400℃
適用介質	油、水、酸堿等液體

對夾薄型止回閥主要外形尺寸

NO	部件名稱	數量	材質
1	閥體	1	WCB、304、316、316L
2	"O"型密封圈	2	丁腈橡膠、氟橡膠
3	閥板	1	304、316、316L
4	"O"型密封圈	1	丁腈橡膠、氟橡膠
5	吊鉤	1	304
6	小壓蓋	2	304、316、316L
7	彈簧軸	1	304、316、316L
8	開槽半沉頭螺釘	2	304、316、316L
9	大壓蓋	2	304、316、316L
10	開槽半沉頭螺釘	2	304、316、316L
11	彈簧	1	304、316、316L

對夾薄型止回閥主要外形尺寸

公稱通徑	PN10.PN16							PN25							PN40
公稱通徑	A	B	C	D	E	L	G	A	B	C	D	E	L	G	A	B	C	D	E	L	G
40	94	16	22	81.4	25	195	0	等同 PN10							等同 PN10
50	109	16	32	94	33.6	208	1
65	129	17	40	111	46	230	2
80	144	17	54	123	56.5	245	3
100	164	18	70	147	71.4	265	3	168	18	70	149	71.4	269	3	等同 PN25
125	195	18	92	171	87.3	297	5	194	18	92	171	87.3	296	5
150	220	20	112	200	106.6	321	5	224	20	112	202	106.6	325	5
200	275	22	154	256	148.2	376	5	284	22	154	265	148.2	385	5	291	22	154	268	148.2	392	5
250	331	26	192	302	185.2	436	6	342	26	192	307	185.2	447	6	353	26	192	312	185.2	458	6
300	380	32	227	352	216.3	484	10	401	32	227	360	216.3	499	10	418	32	227	368	216.3	516	10
350	446	38	266	408	254	548	12	458	38	266	412	254	560	12	475	38	266	422	254	577	12
400	498	44	310	460	294.4	603	14	515	44	310	463	294.4	620	14	547	44	310	484	294.4	652	14

三精f閥門公司訂貨須知

一、①對夾薄形止回閥產品名稱與型號②對夾薄形止回閥口徑③對夾薄形止回閥是否帶附件以便我們的為您正確選型④對夾薄形止回閥的使用壓力⑤對夾薄形止回閥的使用介質的溫度。二、若已經由設計單位選定三精公司的對夾薄形止回閥型號，請按對夾薄形止回閥型號直接向我司銷售部訂購。三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的三精閥門公司專家為您審核把關。感謝您訪問我們的網站【http://m.dashazhu.cn三精公司】如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
