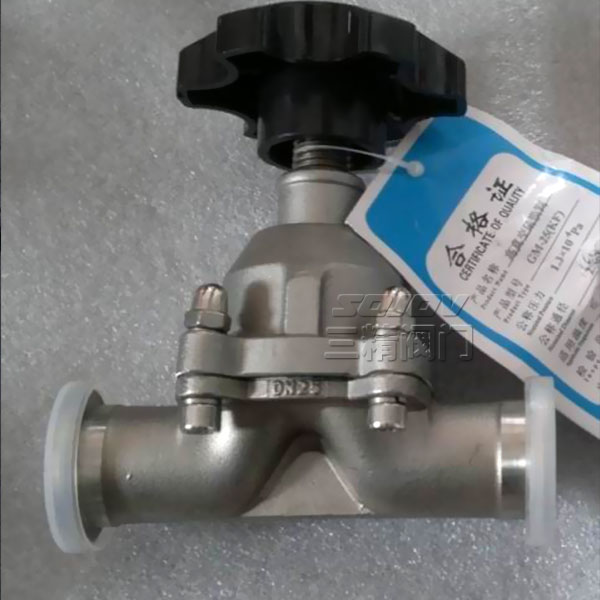

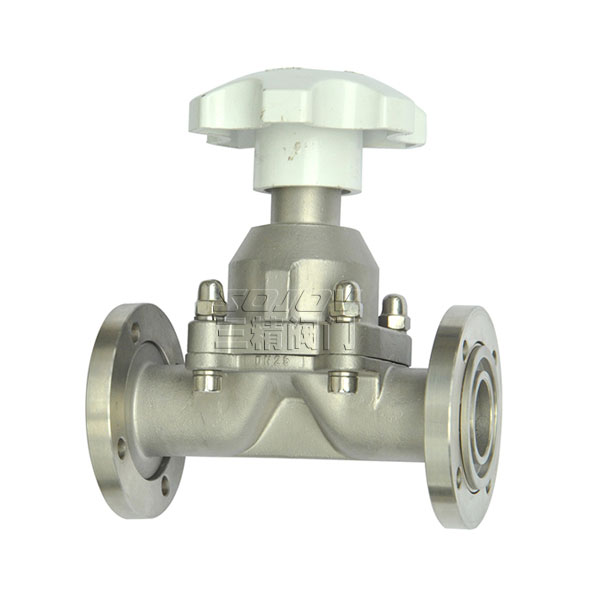

G49W衛生隔膜閥
G49J-10衛生隔膜閥概述
衛生隔膜閥（diaphragm valve, Sanitary diaphragm valve）是一種特殊形式的截斷閥，其啟閉件是一塊用軟質材料制成的隔膜，它將閥體內腔與閥蓋內腔隔開。隔膜閥實際上不過是“鉗夾”的閥，一個彈性的，可擾的膜片，用螺椿連接在壓縮件上，壓縮件是由閥桿所操作而上下移動，當壓縮件上升，膜片就高舉，而造成通路，當壓縮件下降，膜片就壓在閥體堰上（假使為堰式閥）或壓在輪廓的底部（假使為直通式），隔膜閥適用于開關及節流之用。
|
規格 |
A |
B |
F |
|
15 |
108 |
34 |
88/99 |
|
20 |
118 |
50.5 |
91/102 |
|
25 |
127 |
50.5 |
110/123 |
|
32 |
146 |
50.5 |
129/138 |
|
40 |
159 |
50.5 |
139/159 |
|
50 |
191 |
64 |
159/186 |
三精閥門公司訂貨須知：
一、① 衛生隔膜閥 產品名稱與型號②衛生隔膜閥 口徑③衛生隔膜閥 是否帶附件以便我們的為您正確選型④衛生隔膜閥 的使用壓力⑤衛生隔膜閥 的使用介質的溫度。二、若已經由設計單位選定三精公司的衛生隔膜閥 型號，請按衛生隔膜閥 型號直接向我司銷售部訂購。三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的三精閥門公司專家為您審核把關。感謝您訪問我們的網站【http://m.dashazhu.cn三精閥門公司】如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
