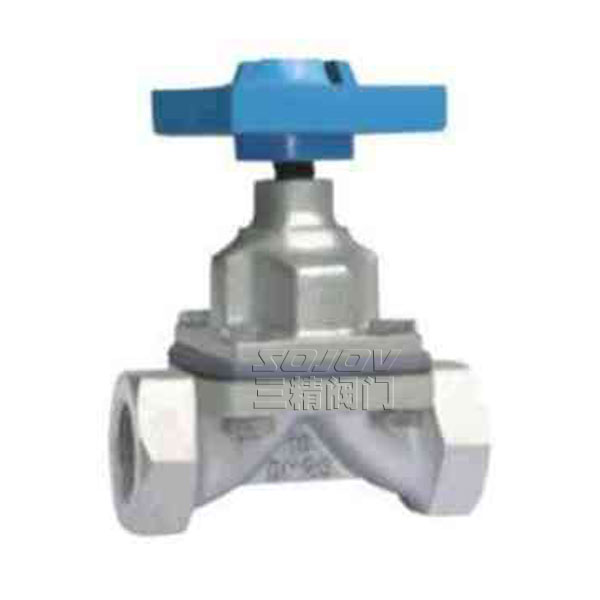

G11W內螺紋隔膜閥
內螺紋隔膜閥用途：
螺紋隔膜閥.jpg "內螺紋隔膜閥")
內螺紋隔膜閥專用于控制一般腐蝕性介質，可供各類管路或設備上作啟閉及節流用。適用溫度：≤120℃、≤150℃(按照隔膜材料)壓力等級：PN(MPa) 0.6 1.0 1.6
內螺紋隔膜閥材料：
閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
隔膜：橡膠
閥瓣：鑄鐵、不銹鋼
閥桿：碳鋼、不銹鋼
手輪：鑄鐵
內螺紋隔膜閥測試：
襯里層：電火花檢測
試驗與檢驗按BS6755標準
公稱壓力：PN(MPa)
閥體：PN×1.5
密封：PN×1.1
內螺紋隔膜閥主要尺寸參數：
|
公稱通徑 |
公稱壓力 |
工作壓力 |
L |
SW |
b |
H1 |
H2 |
D0 |
質量 |
|
|
DN |
G |
|||||||||
|
8 |
1/4 |
1.6 |
1.6 |
50 |
20 |
- |
60 |
66 |
45 |
0.6 |
|
10 |
3/8 |
50 |
24 |
- |
- |
- |
45 |
0.7 |
||
|
15 |
1/2 |
65 |
38 |
8 |
84 |
92 |
50 |
0.8 |
||
|
20 |
3/4 |
85 |
40 |
12 |
93 |
103 |
50 |
1.1 |
||
|
25 |
1 |
110 |
48 |
18 |
106 |
120 |
66 |
1.9 |
||
|
32 |
1 1/4 |
120 |
58 |
18 |
137 |
156 |
96 |
3.3 |
||
|
40 |
1 1/2 |
140 |
69 |
18 |
142 |
163 |
96 |
4.2 |
||
|
50 |
2 |
165 |
85 |
20 |
167 |
192 |
96 |
5.8 |
||
|
65 |
2 1/2 |
1.0 |
203 |
60 |
20 |
190 |
225 |
165 |
9.5 |
|
|
80 |
3 |
254 |
105 |
32 |
206 |
246 |
230 |
16.2 |
||
三精閥門公司訂貨須知：
一、①內螺紋隔膜閥產品名稱與型號②內螺紋隔膜閥口徑③內螺紋隔膜閥是否帶附件以便我們的為您正確選型④內螺紋隔膜閥的使用壓力⑤內螺紋隔膜閥的使用介質的溫度。二、若已經由設計單位選定三精公司的內螺紋隔膜閥型號，請按內螺紋隔膜閥型號直接向我司銷售部訂購。三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的三精公司專家為您審核把關。感謝您訪問我們的網站【http://m.dashazhu.cn三精公司】如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
