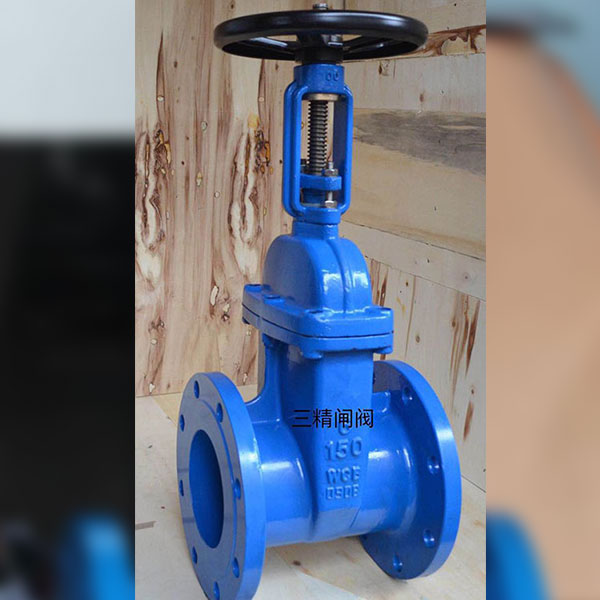

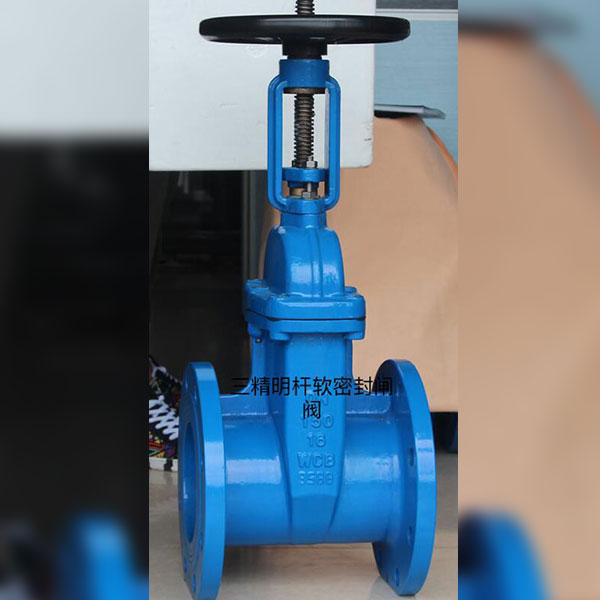

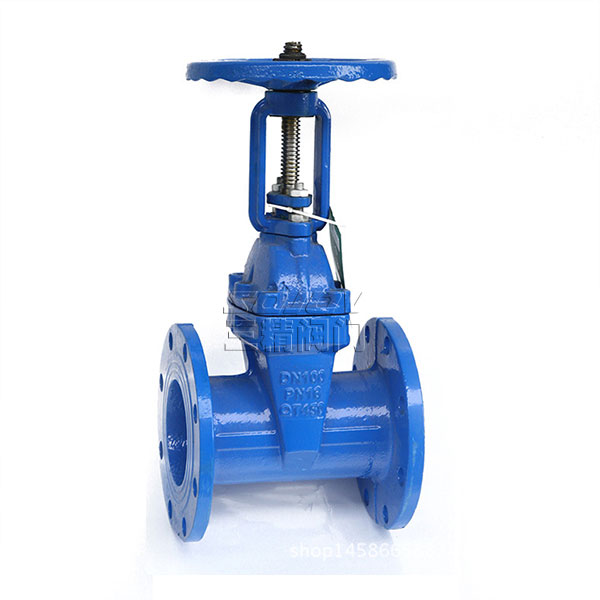

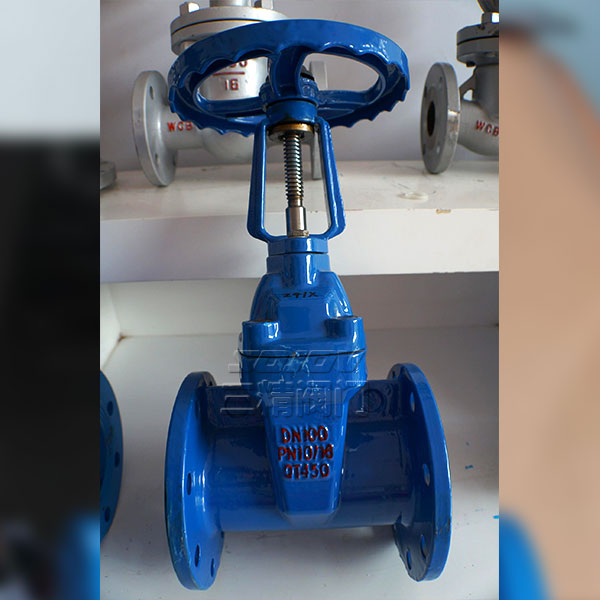

Z41X明桿彈性座封閘閥

Z41X明桿彈性座封閘閥零用閥門整體包膠產生變形補償作用達到良好的密封效果，克服了一般閘閥密封不良、漏水和生銹的現象，更有效的節約安裝空間。可廣泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、冶金、能源系統等流體管線上作為調節和截流裝置使用。

下一個產品：Z15T內螺紋暗桿楔式閘閥

上一個產品：Z45X彈性座封閘閥

分享到：

三精閥門

彈性座封閘閥型號：Z41X	彈性座封閘閥公稱通徑：50MM-1200MM	彈性座封閘閥使用壓力：1.6MPA -2.5MPA
彈性座封閘閥連接方式：法蘭連接	彈性座封閘閥形式：手動	彈性座封閘閥主要功能：起開關作用
彈性座封閘閥使用介質：水工業管道	彈性座封閘閥材質：鑄鐵鑄鋼不銹鋼	彈性座封閘閥標準：機械部標準或定做非標

明桿彈性座封閘閥，除具有彈性座封閘閥的優點之外,并可以較直觀閥門開度,啟閉迅速可靠,故常應用消防及工業系統.一般安裝于距地面較高位置

明桿彈性座封閘閥主要零部件材料

名稱	材質
閥體	灰鑄鐵、球墨鑄鐵、鑄鋼
閘板	球墨鑄鐵 +三元乙　丙　或　丁　腈　橡　膠
中口墊	丁腈橡膠、三元乙　丙
密封圈	丁腈橡膠
支架	灰鑄鐵、球墨鑄鐵、鑄鋼
閥桿	不銹鋼
螺栓	不銹鋼
壓蓋	球墨鑄鐵、鑄鋼
閥　桿　螺　母	銅　合　金
手輪（傳動 帽）	可鍛鑄鐵

明桿彈性座封閘閥主要技術參數

公稱壓力：1.0～2.5MPa 　　　工作溫度：0～80℃　　　　　法蘭標準：GB/T 17241.6 GB9113

公稱通經：50～400mm　　　　適用介質：水、油、氣等　　　試驗標準：GB13927 AP1598

明桿彈性座封閘閥主要外形連接尺寸

DN	50	65	80	100	125	150	200	250	300	350	400
L	178	190	203	229	254	267	292	330	356	381	406
HA	322	332	350	420	581	581	736	882	1009	1300	1380
HC	374	398	429	524	721	736	942	1031	1117	1655	1805

閘閥訂貨主要事項：

閘閥介質壓力等級內泄漏率閥門尺寸連接方式標準最大耐溫最大耐壓最大流量/每小時,閘閥閥體材質轉動方式（手柄/蝸輪）內部閥體結構閘閥工作原理安裝說明等相關技術資料當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的三精閥門公司專家為您審核把關。感謝您訪問我們的網站【http://m.dashazhu.cn】
