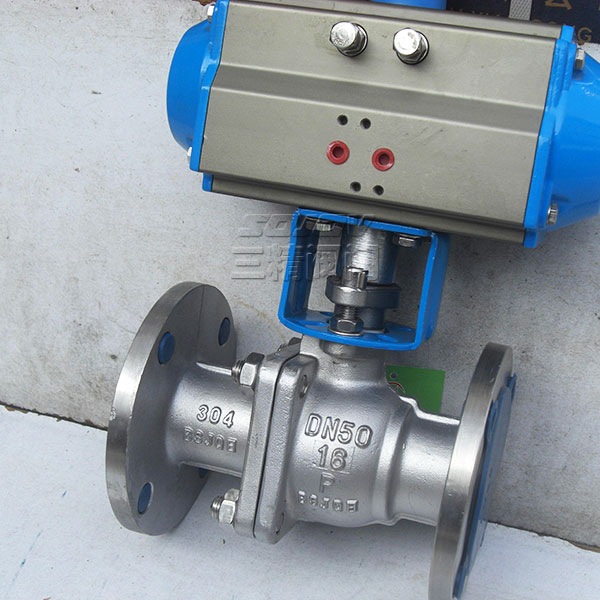

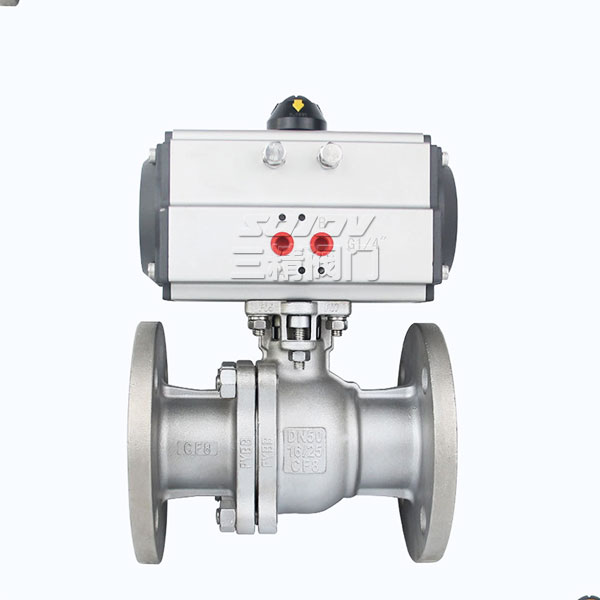

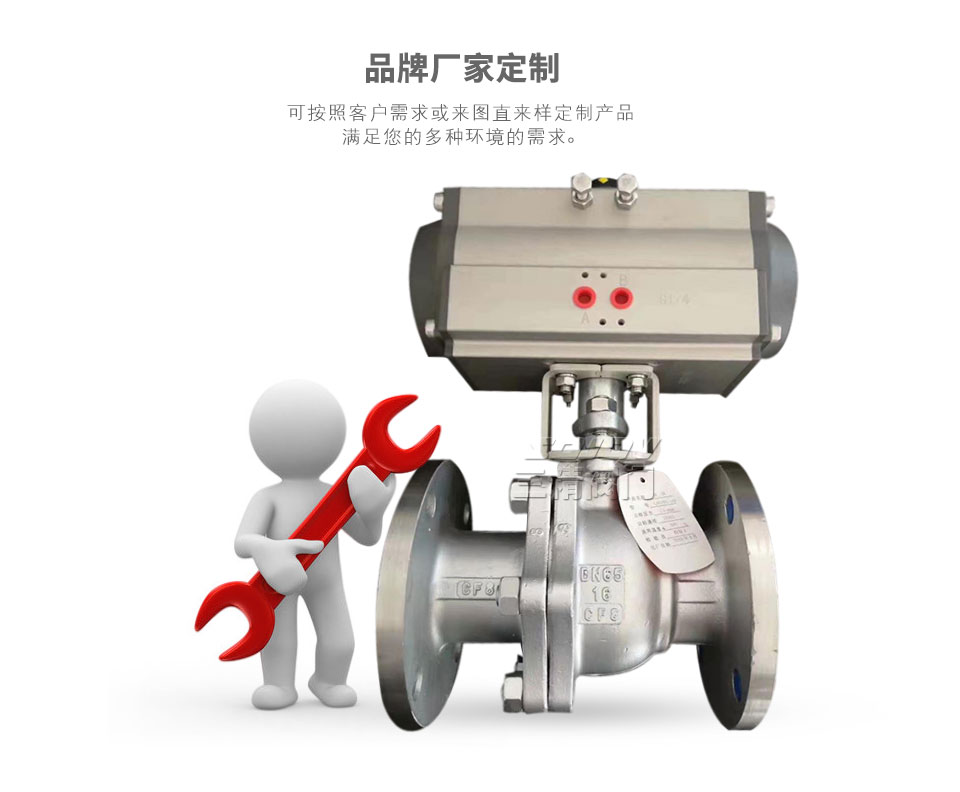

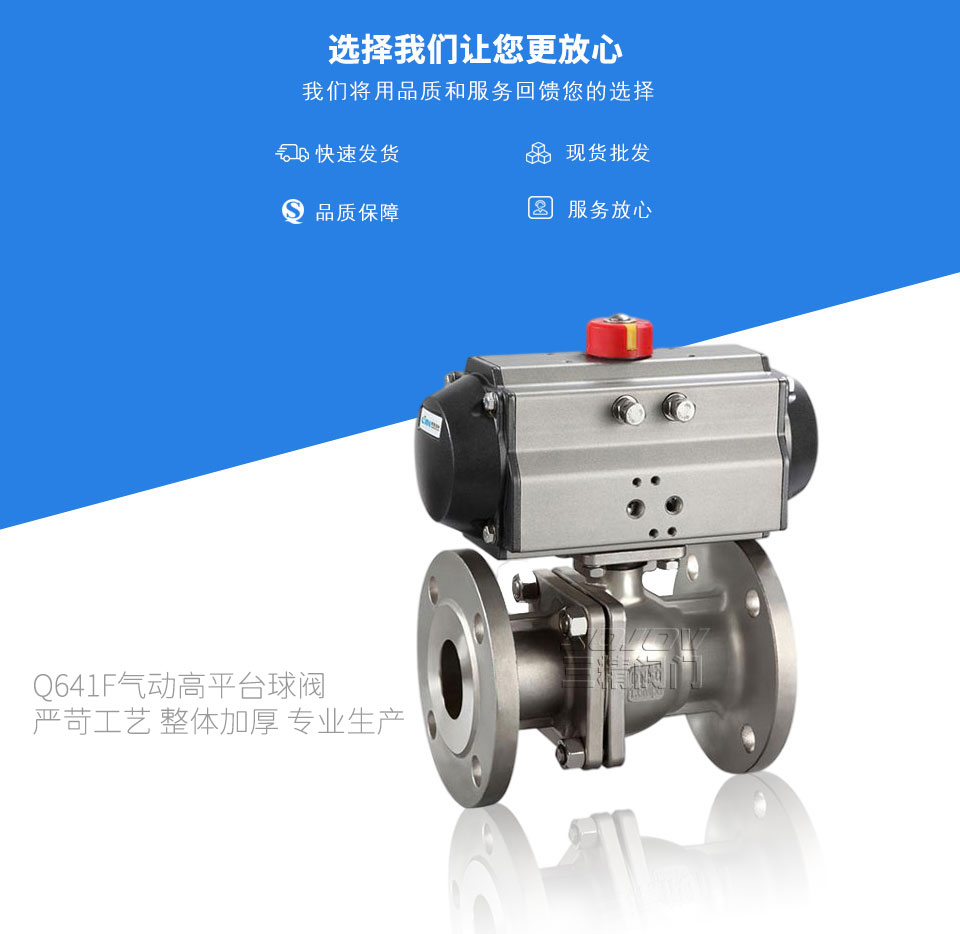

Q641F氣動高平臺球閥
品牌：三精閥門
閥門型號：Q641F，Q641H
通徑規格：DN15～DN300
結構形式：浮動直通式
閥體材質：鑄鋼WCB、不銹鋼304、不銹鋼316
公稱壓力：PN16、PN25、PN40
適用溫度：-30℃-350℃
應用范圍：水、油品、氣體、腐蝕性介質等
產品特點：高帶平臺設計，便于安裝，結構簡單，緊密可靠
氣動高平臺球閥概述
氣動高平臺球閥采用高平臺ISO5211標準設計，是為了方便球閥安裝驅動裝置而設置的連接盤，可與執行器直接進行安裝，無需再上支架，而普通球閥在與執行器連接之間則需要有一個支架和連接軸支撐。氣動高平臺球閥具有流通阻力小，流通量大等特點，不僅能做開關截?cái)啵部捎糜谡{(diào)節流量使用，選用不同材質的閥體和閥座，可用于不同工況。由于高平臺球閥與氣動執行器之間距離較短，所以不適合用于介質溫度過高的場合，避免因?yàn)楦邷囟鴵p壞執行器。
氣動高平臺球閥特點
1、采用高帶平臺設計，執行器與球閥連接無需支架與連接軸，便于安裝。
2、結構簡單、緊密可靠，不需要在增加連接部件，提高產品運行的穩定性。
3、操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
4、在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
氣動高平臺球閥技術參數
| 公稱通徑 | DN15～DN300(mm) |
| 公稱壓力 | 1.6、2.5、4.0MPa |
| 連接形式 | 法蘭式 |
| 結構形式 | 浮動直通式（高平臺閥體） |
| 驅動形式 | 壓縮空氣4-7bar(可帶手動) |
| 動作范圍 | 0～90° |
| 閥芯結構 | 浮動"O"型閥芯 |
| 閥體材質 | 鑄鋼WCB、不銹鋼304、316、316L |
| 密封材料 | PTFE、PPL（-30℃-180℃） |
| 使用介質 | 水、油品、氣體、腐蝕性介質等 |
| 控制方式 | 開關式(快速兩位切斷)、調節型(閥門定位器4～20mA信號) |

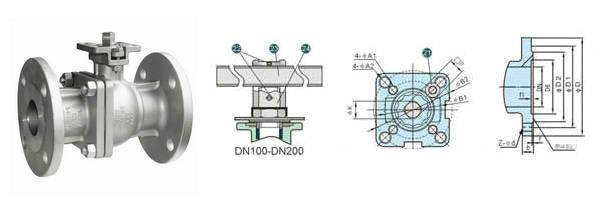

氣動高平臺球閥閥體結構圖
氣動高平臺球閥工作原理
氣動高平臺球閥是以壓縮空氣為動力源，以氣缸為執行器，并借助于電氣閥門定位器、轉換器、電磁閥、保位閥等附件去驅動閥門，實現開關量或比例式調節，接收工業自動化控制系統的控制信號來完成調節管道介質的流量、壓力、溫度等各種工藝參數。其中氣動執行器可分為單作用和雙作用，單作用執行器具有彈簧復位的功能，可在失去氣源貨發生故障時自動復位到初始狀態。
