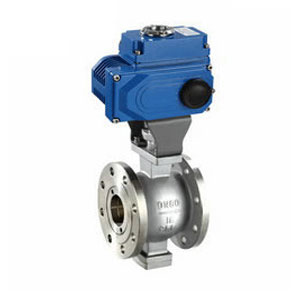

電動V型球閥概述

電動V型球閥是一種球芯為V型結構的高性能V型調節閥，它的V型開口可與閥座流道形成各種不同的V型角度，實現對管路介質各項參數的比例式精準調節。電動V型調節球閥關閉時，V型切口能夠輕松切斷管道內的各種紙漿或纖維等粘稠介質，有效保證管路的流通，又能防止球閥球芯卡死的現象。電動V型球閥調節流量有近似等百分比或者線性的流量特性，V型口角度可定制，滿足更精確的截斷特性和控制功能。

電動V型球閥優點

1、電動V型球閥的V型缺口球芯與金屬閥座之間具有極佳的剪切功能，特別適用于含纖維質流體、微小固體顆粒、料漿類流體等介質的工業管道中做自控調節和切斷控制。

2、電動V型調節閥可調范圍較廣，有近似等百分比或者線性的流量特性，還具有可靠的定位能力。

3、電動V型調節球閥特有的V型閥芯結構改善了傳統球閥的控制性問題，使介質流量通過V型閥芯開口之間的開度得到了更精密的控制。

電動V型調節閥技術參數

公稱通徑	DN25～DN300(MM)
公稱壓力	PN1.0、1.6、2.5、6.4MPa
連接形式	法蘭式連接
閥芯結構	V 型缺口閥芯
動作范圍	0-90度
流量特性	近似等百分比、直線特性
泄露量Q	軟密封：零泄露；硬密封：≤額定Cv×0.001%
開關時間	8秒-15秒-30秒-60秒（可根據要求定制）
閥體材質	碳鋼WCB、不銹鋼304、不銹鋼316
適用溫度	軟密封：-29～+150℃ 硬密封：-150～+450℃
作用形式	智能調節型(4～20mA模擬量信號控制)、無源觸點信號

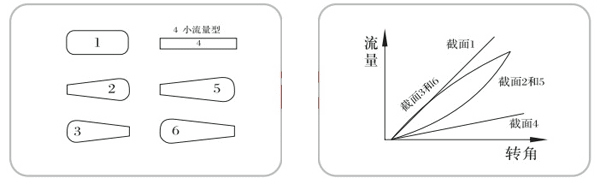

電動V型球閥流道的截面形狀及流量特性示意圖

電動V型球閥流量特性

公稱通徑		25	50	100	125	150	200	250	300
流量系數（Kv）		30	90	387	600	965	1567	2400	3900
