Q44F三通L型球閥 Q45F三通T型球閥

三通球閥用于介質流向的切換，能使相互垂直的兩個通道連接；T形（Q45F）三通球閥用于介質分流、合流及流向切換。T形三通可以使三個通道相互連通或使其中的兩個通道連通...

下一個產品：Q644F/Q645F氣動三通球閥

上一個產品：Q641F/PPL不銹鋼氣動球閥

分享到：

三精閥門

Q44F三通L型球閥_Q45F三通T型球閥可定制

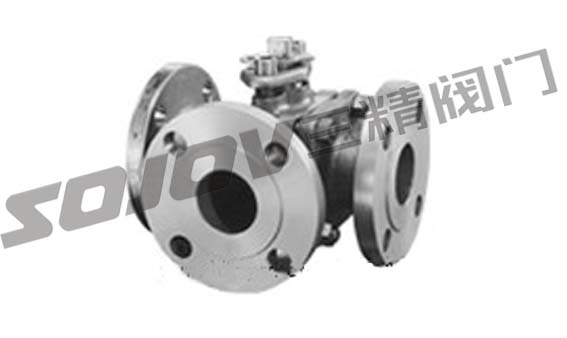

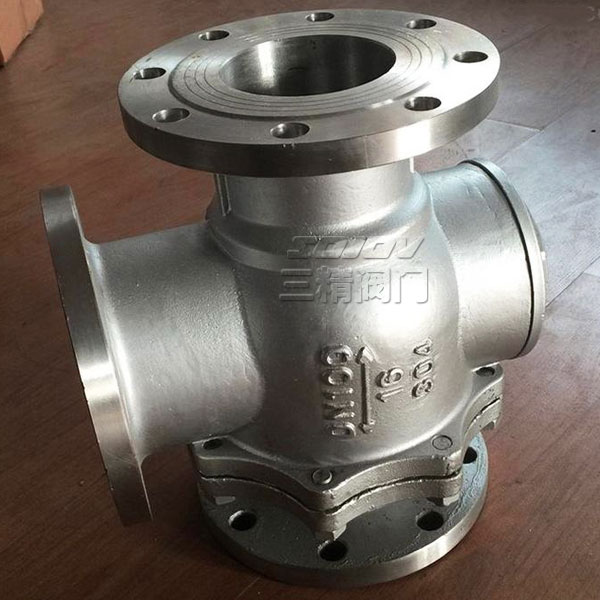

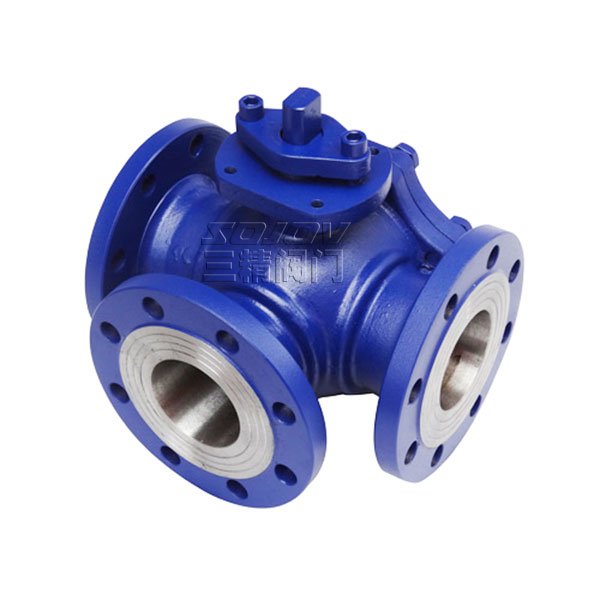

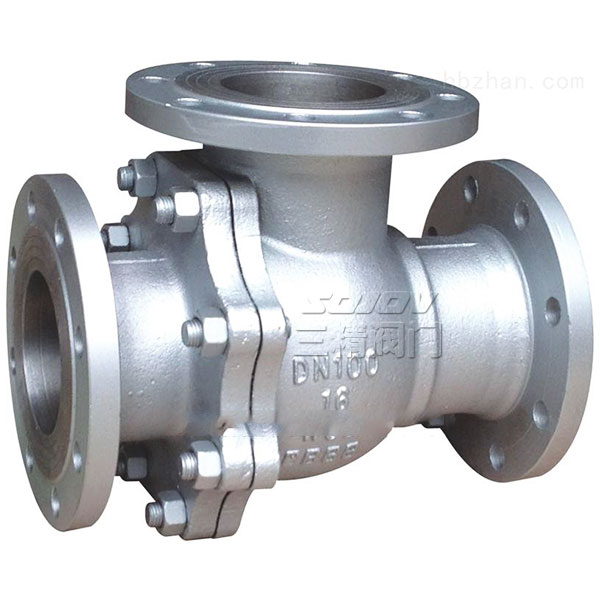

Q44F三通L型球閥_Q45F三通T型球閥

三通球閥產品介紹：

三通球閥概述：

三通球閥可分為L形和T形，L形（Q44F）三通球閥用于介質流向的切換，能使相互垂直的兩個通道連接；T形（Q45F）三通球閥用于介質分流、合流及流向切換。T形三通可以使三個通道相互連通或使其中的兩個通道連通。三通球閥一般采用兩閥座結構，亦可根據用戶要求采用四閥座結構。

三通球閥性能參數:

試驗壓力	公稱壓力（Mpa）
Mpa	1.6	2.5	4.0	CL150	JIS10K
強度試驗	2.4	3.8	6.0	3.2	2.4
密封試驗	1.8	2.8	4.4	2.2	1.5
氣密試驗	0.5-0.7
工作溫度	PTFE≤150℃ PTL≤300℃
適用溫度	C：水、油、氣；P：硝酸類；R：醋酸類

三通球閥主要零件材料

閥體、閥蓋	WCB、CF8
球體	WCB+Hcr、CF8
閥桿	2Cr13、CF8
閥座	PTFE
填料	PTFE

公稱壓力	公稱通徑		L	L1	H	W	重量（kg)
Mpa	mm	in	mm	mm	mm	mm	1.6	2.5	4.0	CL150	JIS10K
1.6 2.5 4.0 CL150 JIS10K	15	1/2	130	65	62	100	2.5	3.0	3.5	2.5	2.5
	20	3/4	150	75	68	160	3.0	3.5	4.5	3.0	3.6
	25	1	160	80	75	160	4.8	5.0	6	5.0	5.0
	32	1 1/4	180	90	85	200	6.5	7	8.5	7	7
	40	1 1/2	200	100	95	200	8.5	9	10.5	9	9
	50	2	230	115	110	250	11	12	14	12	11
	65	2 1/2	290	145	130	300	15	17	20	16	16
	80	3	310	155	155	400	21	22	32	21	22
	100	4	350	175	180	500	33	36	50	36	36
	125	5	400	200	250	600	65	70	80	68	70
	150	6	480	240	275	800	103	110	120	105	105
	200	8	580	290	325	1000	152	168	180	160	160

三精公司訂貨須知：

一、①三通球閥名稱與型號②三通球閥口徑③三通球閥是否帶附件以便我們的為您正確選型④三通球閥的使用壓力⑤三通球閥的使用介質的溫度。
二、若已經由設計單位選定三精公司的三通球閥型號，請按三通球閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的三精公司專家為您審核把關。
