D673W氣動對夾不銹鋼蝶閥

品牌：三精閥門

型號：D673W-16P

材質：不銹鋼

制造標準：GB/T12238-1989；JB/T8527-1997。

連接標準：GB9113-2000。

結構長度標準：GB12221-89。

壓力試驗:GB/T13927-1992；JB/T9092-1999。

下一個產品：SD43W不銹鋼伸縮蝶閥

上一個產品：D343W不銹鋼法蘭式蝶閥

分享到：

三精閥門

D673W氣動對夾不銹鋼蝶閥可定制

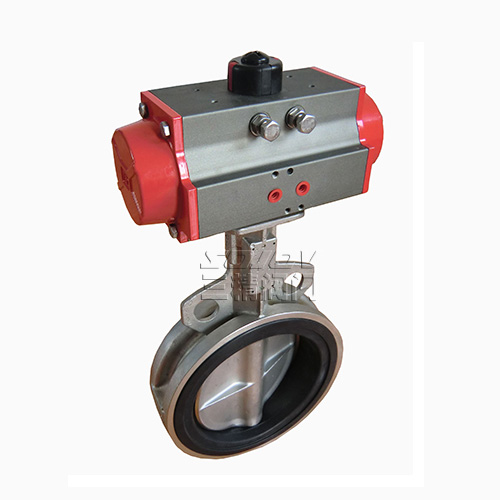

D673W氣動對夾不銹鋼蝶閥

氣動不銹鋼硬密封對夾蝶閥D673W產品特點：

1、開啟力矩小，靈活方便，省力節能。
2、氣動執行器安全可靠，并可根據用戶要求配用各種附件。
3、耐高壓、耐腐蝕，使用壽命長。
4、閥座與碟板密封面均采用不同硬度的不銹鋼制作，具有良好的耐腐蝕性。
5、其結構采用三維編心原理設計，加工精湛，工藝先進。
6、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕,使用壽命長等特點。
7、碟板密封面采用堆焊鈷基硬質合金，密封面耐磨損。
8、大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。
9、本閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。
10、驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用。

氣動不銹鋼硬密封對夾蝶閥D673W制造規范：

制造標準：GB/T12238-1989；JB/T8527-1997。
連接標準：GB9113-2000。
結構長度標準：GB12221-89。
壓力試驗:GB/T13927-1992；JB/T9092-1999。

D673W結構圖及外形尺寸：

公稱通經（DN）	主要尺寸			連接尺寸
	主要尺寸			1.0MPa		1.6MPa
	L	H	H1	D1	n-Фd	D1	n-Фd
50	43	625	112	125	Ф18	125	Ф18
65	46	625	115	145	Ф18	145	Ф18
80	49	645	120	160	Ф18	160	Ф18
100	56	675	138	180	Ф18	180	Ф18
125	64	715	164	210	Ф18	210	Ф18
150	70	800	175	240	Ф23	240	Ф23
200	71	850	208	295	M20	295	M20
250	76	925	243	350	M20	355	M24
300	83	1035	283	400	M20	410	M24
350	92	1070	310	460	M20	470	M24
400	102	1190	340	515	M24	525	M27
450	114	1250	380	565	M24	585	M27
500	127	1290	410	620	M24	650	M30
600	154	1455	470	725	M27	770	M33
700	165	1585	550	840	M27	840	M33
800	190	1700	640	950	M30	950	M36
900	203	1965	710	1050	M30	1050	M36
1000	216	2015	770	1160	M33	1170	M39
1200	254	2250	890	1380	M36	1390	M45
