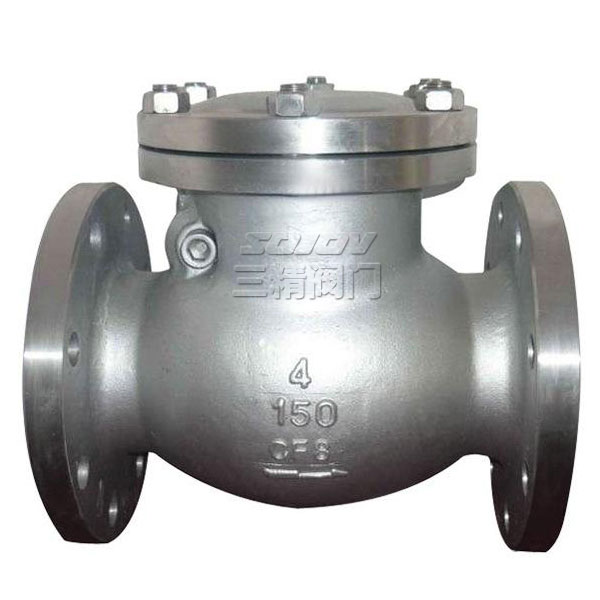

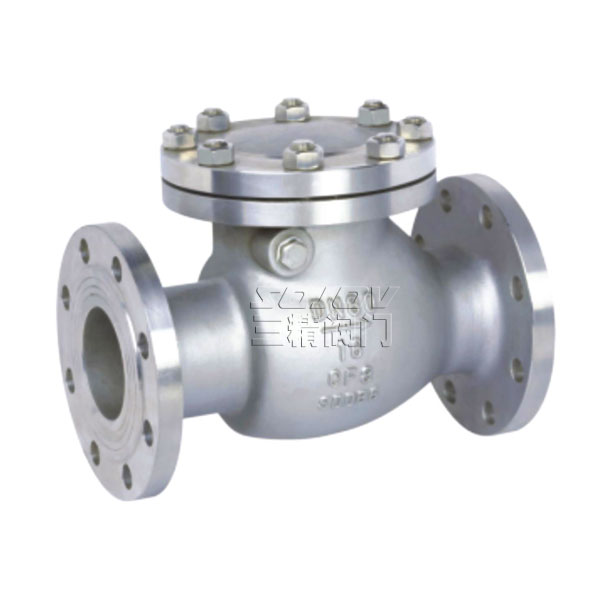

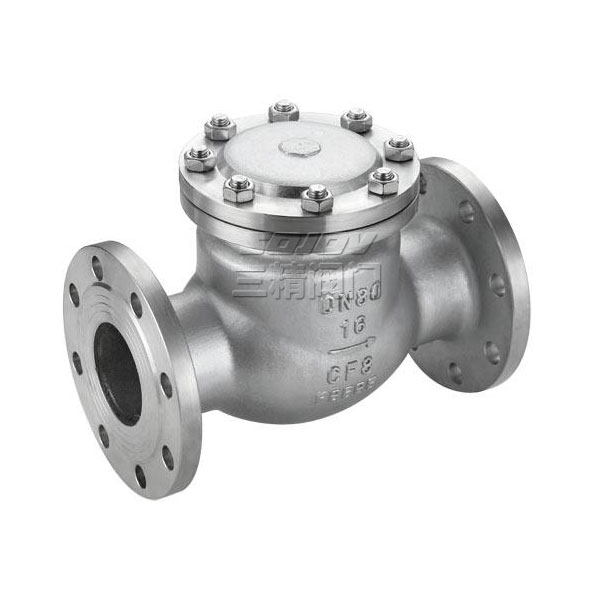

H44W不銹鋼旋啟式止回閥
品牌：三精閥門
型號：H44H
公稱通徑：40MM-500MM
使用壓力：1.6MPA -10MPA
連接方式：法蘭連接
形式：自動
主要功能：防止介質回流
使用介質：水 油品 蒸汽
材質： 鑄鋼 不銹鋼
標準：機械部標準或定做非標
旋啟式止回閥參數
|
旋啟式止回閥型號：H44H |
旋啟式止回閥 公稱通徑：40MM-500MM |
旋啟式止回閥使用壓力：1.6MPA -10MPA |
|
旋啟式止回閥 連接方式：法蘭連接 |
旋啟式止回閥 形式：自動 |
旋啟式止回閥 主要功能：防止介質回流 |
|
旋啟式止回閥 使用介質：水 油品 蒸汽 |
旋啟式止回閥 材質： 鑄鋼 不銹鋼 |
旋啟式止回閥 標準：機械部標準或定做非標 |
啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流的閥門叫止回閥。止回閥屬于自動閥類，主要用于介質單向流動的管睡上，只允許介質向一個方向流動，以防止發生事故。止回閥按結構劃分，可分為升降式止回閥、旋啟式止回閥和蝶式止回閥三種。升降式止回閥可分為立式和臥式兩種。旋啟式止回閥分為單瓣式、雙瓣式和多瓣式三種。蝶式止回閥為直通式、以上幾種止回閥在連接形式上可分為螺紋連接、法蘭連接和焊接三種。
旋啟式止回閥用途及特點
H44H/W旋啟式止回閥嚴格按GB12236 標準設計制造，銷軸與閥瓣連接采用內裝式結構，性能優良，密封更可靠。產品廣泛應用于石油、化工、制藥、電力行業等各種工況的管路上。
旋啟式止回閥主要性能規范
|
試驗壓力 |
公稱壓力（MPa ） |
||||
|
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
|
|
殼體試驗 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
|
密封試驗 |
1.8 |
2.8 |
4.4 |
7.1 |
11.0 |
|
閥體材料 |
WCB(C) |
CF8(P) |
CF 8M (R) |
WC6 |
WC9 |
|
工作溫度 |
≤ 425 |
≤ 100 |
≤ 100 |
≤ 550 |
≤ 550 |
|
適用介質 |
水、蒸汽、油品 |
硝酸類 |
醋酸類 |
水、蒸汽 |
水、蒸汽 |
旋啟式止回閥執行標準
設計制造：GB12236 結構長度：GB12221 連接法蘭：JB/T79-1994 試驗與檢驗：JB/T9092-1999
旋啟式止回閥主要連接尺寸
|
公稱通徑 |
PN1.6/2.5MPa |
PN4.0MPa |
PN6.4/10.0MPa |
|||||
|
L |
H |
L |
H |
L |
H |
|||
|
系列1 |
系列2 |
系列1 |
系列2 |
|||||
|
DN40 |
200 |
200 |
130 |
200 |
200 |
130 |
260 |
160 |
|
DN50 |
230 |
230 |
135 |
230 |
230 |
135 |
300 |
170 |
|
DN65 |
290 |
290 |
145 |
290 |
290 |
145 |
340 |
180 |
|
DN80 |
310 |
310 |
175 |
310 |
310 |
175 |
380 |
245 |
|
DN100 |
350 |
350 |
200 |
350 |
350 |
200 |
430 |
290 |
|
DN125 |
400 |
400 |
255 |
400 |
400 |
255 |
500 |
320 |
|
DN150 |
480 |
480 |
320 |
480 |
480 |
320 |
550 |
360 |
|
DN200 |
495 |
550 |
380 |
533 |
550 |
380 |
650 |
430 |
|
DN250 |
622 |
650 |
440 |
622 |
650 |
440 |
775 |
505 |
|
DN300 |
698 |
750 |
480 |
711 |
750 |
520 |
900 |
555 |
|
DN350 |
787 |
850 |
530 |
838 |
850 |
540 |
1025 |
595 |
|
DN400 |
864 |
950 |
560 |
864 |
950 |
590 |
1150 |
680 |
|
DN450 |
978 |
1050 |
620 |
978 |
1050 |
650 |
1275 |
780 |
|
DN500 |
978 |
1150 |
655 |
978 |
1150 |
720 |
1400 |
970 |
