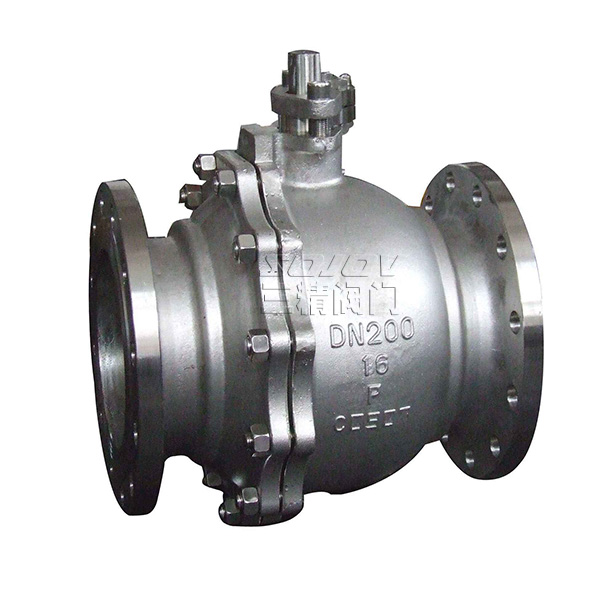

Q347F不銹鋼固定球閥
品牌：三精閥門
適用介質：水、氣、油品、天然氣和酸堿腐蝕性介質。
適用溫度：-196～350℃
驅動方式：手動、氣動、電動、液動等。
公稱通徑：DN25-8001～32
Q347F蝸輪固定球閥簡介
Q347F軟密封固定渦輪球閥適用于工作溫度-28～300℃的石油、化工、火力電站等各種工況的管路上，切斷或接通介質。
Q347F蝸輪固定球閥適用介質
Q347F渦輪軟密封固定球閥水、蒸汽、油品、硝酸、醋酸、尿素等腐蝕性和強氧化性介質。
Q347F蝸輪固定球閥操作方式
固定球閥手動、氣動、電動、液動和氣液聯動等。
Q347F渦輪軟密封固定球閥產品結構特點
1.使用壽命長、密封環選用自潤滑聚四氟乙烯材料。球體與密封環微摩擦，有效提高使用壽命。2.軟密封球閥體積小，重量輕，易于安裝保養。
3.固定球閥結構可任意方向安裝與管路的任何部位。
4.V型接疊軸向填料，達到防腐A級密封。
Q347F蝸輪固定球閥主要零件材料及性能
|
閥體 |
WCB |
ZG1Cr18Ni9Ti |
CF8 |
CF3 |
ZG1Cr18Ni12Mo2Ti |
CF8M |
CF3M |
|
球體 閥桿 |
2Cr13 |
1Cr18Ni9Ti |
304 |
304L |
1Cr18Ni12Mo2Ti |
316 |
316L |
|
閥 座 |
聚四氟乙烯PTFE 加坡纖增強聚四氟乙烯PTFE+Glass 對位聚笨PPL |
||||||
|
墊片 |
聚四氟乙烯PTFE 不銹鋼/柔性石墨Stainless Steel/flexible Graphite 齒形墊片Tooth Profile Gasket |
||||||
|
閥桿座 |
聚四氟乙烯PTFE 不銹鋼/柔性石墨 Stainless Steel/Flexible Graphite |
||||||
|
填料 |
聚四氟乙烯PTFE 增強柔性石墨 Enhanced Flexible Graphite |
||||||
|
填料壓蓋 |
WCB |
1Cr18Ni9Ti |
304 |
304L |
1Cr18Ni12Mo2Ti |
316 |
316L |
|
溫度 |
-29～150(聚四氟乙烯 PTFE) -29～200(加玻纖增強聚四氟乙烯 PTFE+GLASS) -29～300(對位聚笨 PPL) |
||||||
|
介質 |
水 蒸汽 油品 |
硝酸類 Nitric Acid |
強氧化介質 |
醋酸類 Acetic Acid |
尿素類Urea |
||
Q347F蝸輪固定球閥規格主要尺寸：
|
1.6MPa |
DN |
L |
D |
D1 |
D2 |
B |
n-φd |
H0 |
H1 |
H2 |
|
凸面法蘭 Q347F 16C 16P 16R |
32 |
140 |
135 |
100 |
78 |
16 |
4-18 |
30 |
85 |
160 |
|
40 |
165 |
145 |
110 |
85 |
16 |
4-18 |
32 |
95 |
230 |
|
|
50 |
178 |
160 |
125 |
100 |
16 |
4-18 |
43 |
107 |
230 |
|
|
65 |
190 |
180 |
145 |
120 |
18 |
4-18 |
70 |
142 |
400 |
|
|
80 |
203 |
195 |
160 |
135 |
20 |
8-18 |
110 |
152 |
400 |
|
|
100 |
305 |
215 |
180 |
155 |
20 |
8-18 |
150 |
178 |
500 |
|
|
125 |
356 |
245 |
210 |
185 |
22 |
8-18 |
200 |
252 |
500 |
|
|
150 |
394 |
280 |
240 |
210 |
24 |
8-23 |
230 |
278 |
600 |
|
|
200 |
457 |
335 |
295 |
265 |
26 |
12-23 |
260 |
395 |
600 |
|
|
250 |
533 |
405 |
355 |
320 |
30 |
12-25 |
283 |
480 |
800 |
|
|
300 |
610 |
460 |
410 |
375 |
30 |
12-25 |
380 |
585 |
800 |
|
|
350 |
686 |
520 |
470 |
435 |
34 |
16-25 |
425 |
625 |
800 |
|
|
400 |
762 |
580 |
525 |
485 |
36 |
16-30 |
492 |
720 |
800 |
|
|
500 |
914 |
705 |
650 |
608 |
44 |
20-34 |
555 |
840 |
830 |
|
|
600 |
1067 |
840 |
770 |
718 |
48 |
20-41 |
675 |
1050 |
830 |
|
|
700 |
1245 |
910 |
940 |
788 |
50 |
24-41 |
850 |
1150 |
830 |
Q347F蝸輪固定球閥規格主要尺寸 ：
|
2.5MPa |
DN |
L |
D |
D1 |
D2 |
b |
n-φd |
H0 |
H1 |
H2 |
|
凸面法蘭 Q347F 25 25P 25R |
32 |
180 |
135 |
100 |
78 |
18 |
4-18 |
30 |
85 |
160 |
|
40 |
190 |
145 |
110 |
85 |
18 |
4-18 |
32 |
95 |
230 |
|
|
50 |
216 |
160 |
125 |
100 |
20 |
4-18 |
43 |
107 |
230 |
|
|
65 |
241 |
180 |
145 |
120 |
22 |
8-18 |
70 |
142 |
400 |
|
|
80 |
283 |
195 |
160 |
135 |
22 |
8-18 |
110 |
152 |
400 |
|
|
100 |
305 |
230 |
190 |
160 |
24 |
8-23 |
150 |
178 |
500 |
|
|
125 |
381 |
270 |
220 |
188 |
28 |
8-25 |
200 |
252 |
500 |
|
|
150 |
403 |
300 |
250 |
218 |
30 |
8-25 |
230 |
278 |
600 |
|
|
200 |
502 |
360 |
310 |
278 |
34 |
12-25 |
260 |
395 |
600 |
|
|
250 |
568 |
425 |
370 |
332 |
36 |
12-30 |
283 |
480 |
800 |
|
|
300 |
648 |
485 |
430 |
390 |
40 |
16-30 |
380 |
585 |
800 |
|
|
350 |
762 |
550 |
490 |
448 |
44 |
16-34 |
425 |
625 |
800 |
|
|
400 |
838 |
610 |
550 |
505 |
48 |
16-34 |
492 |
720 |
800 |
|
|
500 |
991 |
730 |
660 |
610 |
52 |
20-41 |
555 |
840 |
830 |
|
|
600 |
1143 |
840 |
770 |
718 |
56 |
20-41 |
675 |
1050 |
830 |
|
|
700 |
1346 |
955 |
875 |
815 |
60 |
24-48 |
850 |
1150 |
830 |
Q347F蝸輪固定球閥規格主要尺寸 Size Main Dimensions
|
4.0MPa |
DN |
L |
D |
D1 |
D2 |
D6 |
b |
n-φd |
H0 |
H1 |
H2 |
|
凸凹法蘭 Q347F 40 40P 40R |
32 |
180 |
135 |
100 |
78 |
66 |
18 |
4-18 |
30 |
85 |
160 |
|
40 |
190 |
145 |
110 |
85 |
76 |
18 |
4-18 |
32 |
95 |
230 |
|
|
50 |
216 |
160 |
125 |
100 |
88 |
20 |
4-18 |
43 |
107 |
230 |
|
|
65 |
241 |
180 |
145 |
120 |
110 |
22 |
8-18 |
70 |
142 |
400 |
|
|
80 |
283 |
195 |
160 |
135 |
121 |
22 |
8-18 |
110 |
152 |
400 |
|
|
100 |
305 |
230 |
190 |
160 |
150 |
24 |
8-23 |
150 |
178 |
500 |
|
|
125 |
381 |
270 |
220 |
188 |
176 |
28 |
8-25 |
200 |
252 |
500 |
|
|
150 |
403 |
300 |
250 |
218 |
204 |
30 |
8-25 |
230 |
278 |
600 |
|
|
200 |
502 |
375 |
320 |
282 |
260 |
38 |
12-30 |
260 |
395 |
600 |
|
|
250 |
568 |
445 |
385 |
345 |
313 |
42 |
12-34 |
283 |
480 |
800 |
|
|
300 |
648 |
510 |
450 |
408 |
364 |
46 |
16-34 |
380 |
585 |
800 |
|
|
350 |
762 |
570 |
510 |
465 |
422 |
52 |
16-34 |
425 |
625 |
800 |
|
|
400 |
838 |
655 |
585 |
535 |
474 |
58 |
16-41 |
492 |
720 |
800 |
|
|
500 |
991 |
755 |
670 |
612 |
576 |
62 |
20-48 |
555 |
840 |
830 |
|
|
600 |
1143 |
890 |
795 |
730 |
678 |
62 |
20-54 |
675 |
1050 |
830 |
|
|
700 |
1346 |
995 |
900 |
835 |
768 |
68 |
24-54 |
850 |
1150 |
830 |
