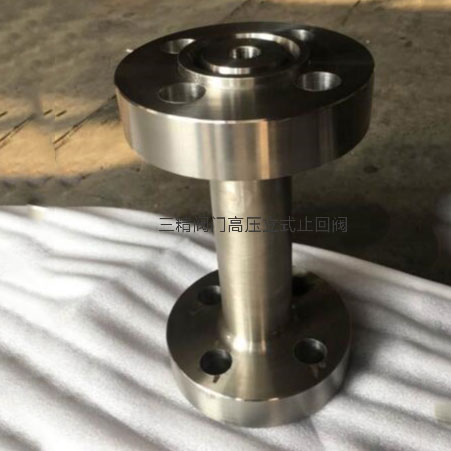

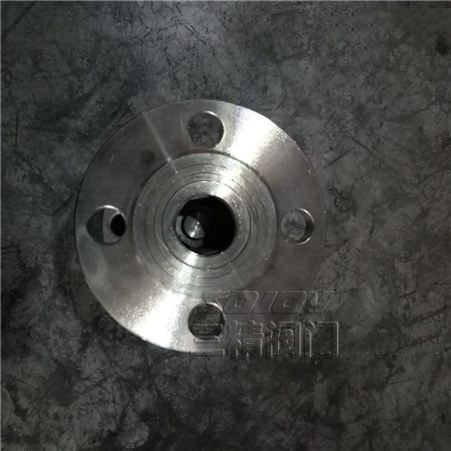

H42Y升降式高壓止回閥
型號：H41X
公稱通徑：10MM-200MM
使用壓力：16MPA -32MPA
連接方式：法蘭連接
形式：自動
主要功能：防止介質回流
使用介質：水系統
材質：鑄鐵 鑄鋼
標準：機械部標準或定做非標
高壓止回閥材質,高壓止回閥尺寸,高壓止回閥原理,高壓止回閥說明如下：
|
止回閥型號：H41X |
止回閥 公稱通徑：10MM-200MM |
止回閥 使用壓力：16MPA -32MPA |
|
止回閥 連接方式：法蘭連接 |
止回閥 形式：自動 |
止回閥 主要功能：防止介質回流 |
|
止回閥使用介質：水系統 |
止回閥 材質：鑄鐵 鑄鋼 |
止回閥 標準：機械部標準或定做非標 |

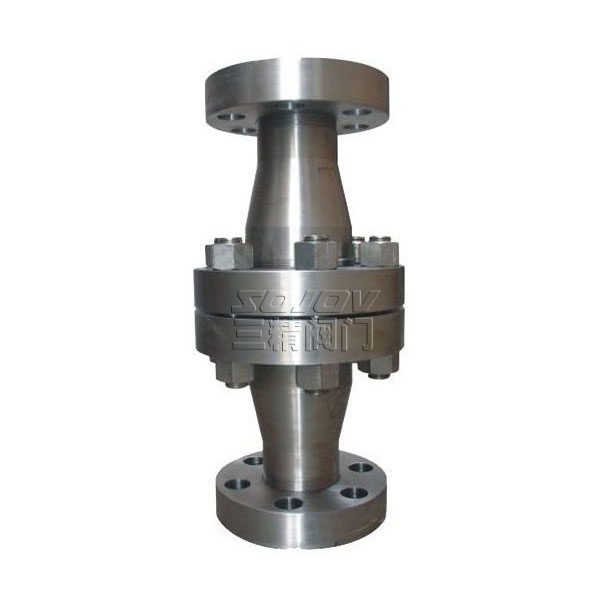

H42Y升降式高壓止回閥由上、下閥體用法蘭連接 閥門閥瓣、閥座密封面堆焊司太立合金。 制造和驗收條件按JB450的規定。
升降式高壓止回閥主要零部件材料
|
零件名稱
|
材料
|
|
|
H42Y－160C、320C
|
H42W-220R、320R
|
|
|
閥體
|
合結鋼 40
|
不銹鋼 0Cr18Ni12Mo2Ti
|
|
閥座、閥瓣
|
不銹鋼 2CR13
|
不銹鋼 0Cr18Ni12Mo2Ti
|
|
彈簧
|
彈簧鋼 50CrVA
|
不銹鋼 0Cr18Ni12Mo2Ti
|
升降式高壓止回閥主要性能規范
|
型號
|
公稱壓力
（Mpa） |
試驗壓力（Mpa）
|
工作壓力
（Mpa） |
工作溫度
|
工作介質
|
|
|
密封
|
強度
|
|||||
|
H42Y-160/320
|
16
|
17.6
|
24
|
16
|
≤200℃
|
C：氮、氫、氨
|
|
32
|
35.2
|
48
|
32
|
|||
|
H42Y-220/320
|
22
|
24.2
|
33
|
22
|
≤200℃
|
R：尿素甲胺液
|
|
32
|
35.2
|
48
|
32
|
|||
升降式高壓止回閥主要尺寸和重量
|
型 號
|
公稱通徑 DN(mm)
|
尺 寸 (mm)
|
|||||||
|
D
|
D1
|
D2
|
Do
|
b
|
n-d
|
L
|
重量/?
|
||
|
H42Y/W
160/220 |
10
|
135
|
60
|
95
|
12
|
20
|
3-￠18
|
232
|
12
|
|
15
|
175
|
60
|
95
|
15
|
20
|
3-￠18
|
288
|
12
|
|
|
25
|
190
|
68
|
105
|
23
|
20
|
3-￠18
|
325
|
29
|
|
|
32
|
210
|
80
|
115
|
29
|
22
|
4-￠18
|
350
|
43
|
|
|
40
|
265
|
115
|
165
|
39
|
28
|
6-￠26
|
460
|
95
|
|
|
50
|
330
|
115
|
165
|
48
|
32
|
6-￠26
|
505
|
115
|
|
|
65
|
360
|
145
|
200
|
61
|
40
|
6-￠29
|
564
|
156
|
|
|
80
|
390
|
170
|
225
|
74
|
50
|
6-￠33
|
700
|
246
|
|
|
100
|
430
|
195
|
260
|
93
|
60
|
6-￠36
|
750
|
292
|
|
|
125
|
460
|
235
|
300
|
119
|
75
|
8-￠39
|
789
|
351
|
|
|
150
|
500
|
255
|
330
|
136
|
78
|
8-￠42
|
840
|
374
|
|
|
200
|
550
|
315
|
400
|
165
|
90
|
8-￠48
|
900
|
480
|
|
|
H42Y/W
220/320 |
10
|
135
|
60
|
95
|
10
|
20
|
3-￠18
|
232
|
12.2
|
|
15
|
175
|
68
|
105
|
17
|
20
|
3-￠18
|
288
|
12.2
|
|
|
25
|
190
|
80
|
115
|
23
|
22
|
4-￠18
|
325
|
33.1
|
|
|
32
|
210
|
95
|
135
|
29
|
25
|
4-￠22
|
350
|
46
|
|
|
40
|
265
|
115
|
165
|
42
|
32
|
6-￠26
|
460
|
110
|
|
|
50
|
330
|
145
|
200
|
53
|
40
|
6-￠29
|
505
|
130
|
|
|
65
|
360
|
170
|
225
|
68
|
50
|
6-￠33
|
564
|
211
|
|
|
80
|
390
|
195
|
260
|
85
|
60
|
6-￠36
|
700
|
341
|
|
|
100
|
430
|
235
|
300
|
103
|
75
|
8-￠39
|
750
|
380
|
|
|
125
|
460
|
255
|
330
|
120
|
78
|
8-￠42
|
789
|
435
|
|
|
150
|
500
|
315
|
400
|
136
|
90
|
8-￠48
|
840
|
463
|
|
|
200
|
550
|
380
|
480
|
165
|
110
|
8-￠55
|
900
|
502
|
|
三精閥門公司訂貨須知
一、①升降式高壓止回閥產品名稱與型號②升降式高壓止回閥口徑③升降式高壓止回閥是否帶附件以便我們的為您正確選型④升降式高壓止回閥的使用壓力⑤升降式高壓止回閥的使用介質的溫度。
二、若已經由設計單位選定三精閥門公司的升降式高壓止回閥型號，請按升降式高壓止回閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的三精閥門公司專家為您審核把關。感謝您訪問我們的網站【http://www.cnsjfm.cn三精閥門公司】如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
