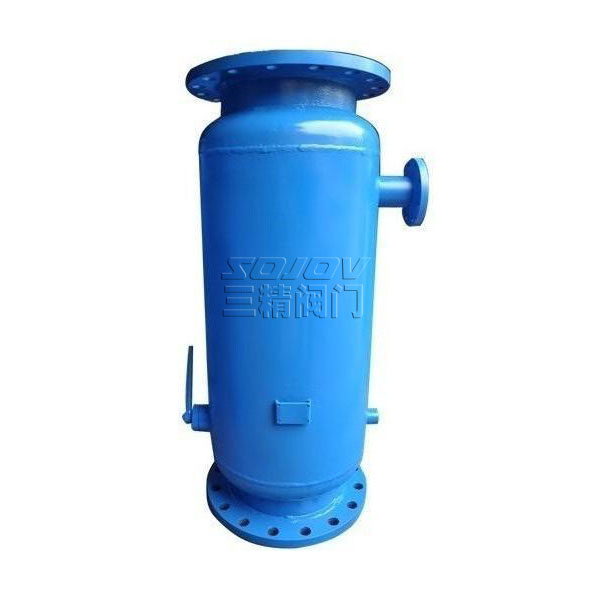

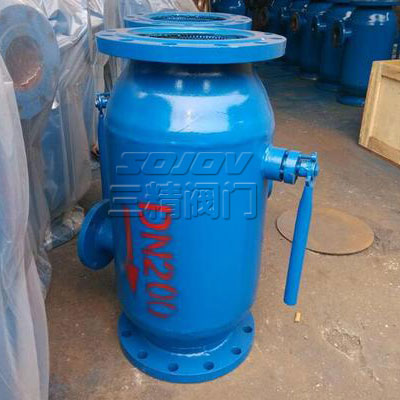

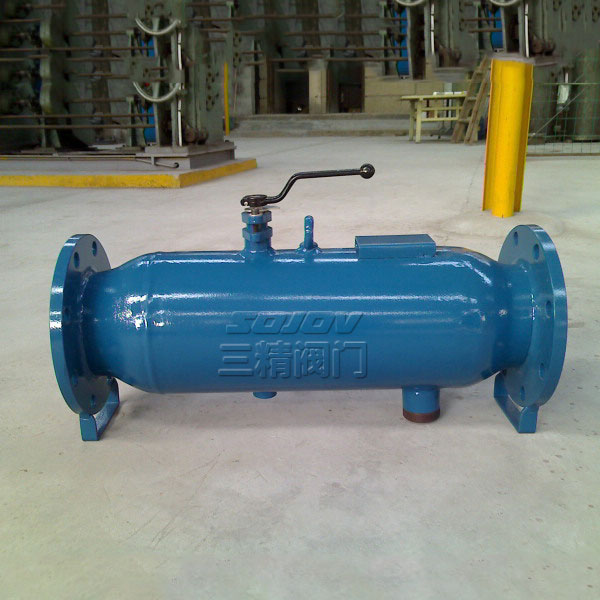

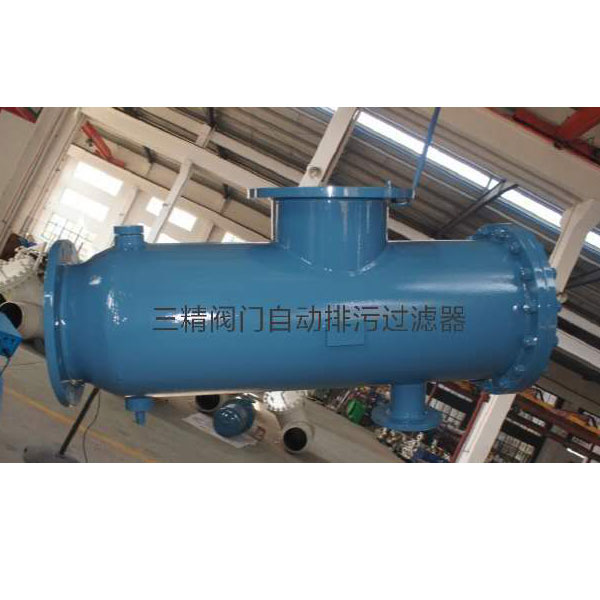

ZPG-I自動排污過濾器
ZPG-I自動排污過濾器概述：
三精ZPG-I型自動沖洗過濾器是專用水管道上的一種新產品，該產品設計合理，使用方便，管道在施工中會出現大量雜物帶進管內，在工作運轉中這些雜物給管道上設備帶來極大危害，該產品起到了很大保護作用，它把所有雜物收到過濾器內，可保護管道上設備，該產品在調試和維修中除污不需要拆卸任何部件，可節省人力、物力，目前是最理想的新產品。
ZPG-I自動排污過濾器工作原理：
管道系統在正常工作時，管道內雜物會收集到過濾器網內排污口上，不需拆卸過濾器任何部件來排除污物，只需打開排污閥即可排污(1)在排污前先把過濾器前閥門，關小流量，(2)排污時把轉向閥轉向沖洗方向，水從轉向閥前部進入，往過濾網外部流過，然后又從過濾網外部進入轉向閥后部，雜物全部集中到排污口上，然后再打開排污閥進行排污，起到了最佳自動反沖洗過濾器全部功能。
ZPG-I自動排污過濾器技術參數：
工作壓力：1.6MPa 試驗壓力：2.4 MPa
主要材料：
閥體：20#鋼管
濾網：304
連接尺寸：
|
型號 |
L |
A |
B |
D |
排污口 |
|
ZPG-I-40 |
245 |
160 |
70 |
90 |
15* |
|
ZPG-I-50 |
255 |
170 |
80 |
100 |
20* |
|
ZPG-I-65 |
270 |
180 |
86 |
120 |
25* |
|
ZPG-I-80 |
320 |
217 |
110 |
140 |
32 |
|
ZPG-I-100 |
350 |
245 |
128 |
180 |
40 |
|
ZPG-I-125 |
438 |
291 |
162 |
200 |
50 |
|
ZPG-I-150 |
525 |
335 |
189 |
230 |
65 |
|
ZPG-I-200 |
700 |
455 |
220 |
280 |
80 |
|
ZPG-I-250 |
875 |
585 |
255 |
330 |
100 |
|
ZPG-I-300 |
1050 |
698 |
294 |
380 |
125 |
|
ZPG-I-350 |
1200 |
785 |
331 |
450 |
150 |
|
ZPG-I-400 |
1400 |
940 |
378 |
480 |
150 |
|
ZPG-I-450 |
1550 |
1035 |
716 |
500 |
150 |
|
ZPG-I-500 |
1700 |
1140 |
780 |
580 |
200 |
|
ZPG-I-600 |
2000 |
1315 |
830 |
650 |
200 |
|
ZPG-I-700 |
2280 |
1580 |
915 |
700 |
200 |
|
ZPG-I-800 |
2500 |
1720 |
965 |
820 |
200 |
|
ZPG-I-900 |
2800 |
2000 |
1065 |
880 |
250 |
|
ZPG-I-1000 |
3120 |
2270 |
1115 |
920 |
250 |
|
ZPG-I-1100 |
3450 |
2570 |
1215 |
960 |
250 |
|
ZPG-I-1200 |
3700 |
2780 |
1275 |
1040 |
250 |
|
ZPG-I-1500 |
4470 |
3420 |
1510 |
1400 |
250 |
