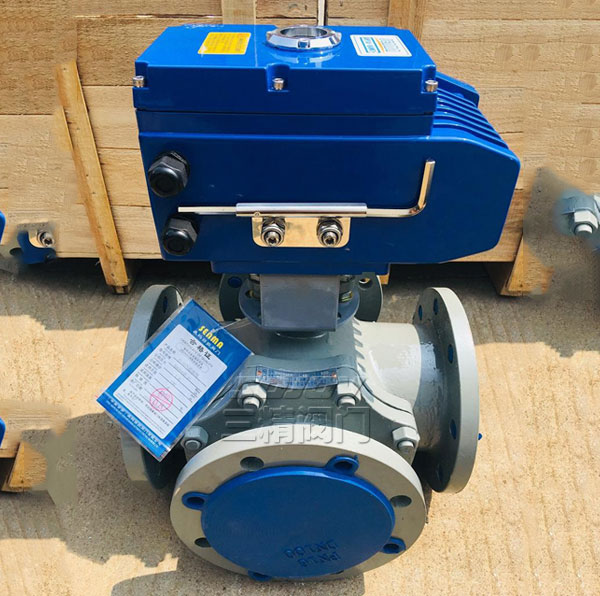

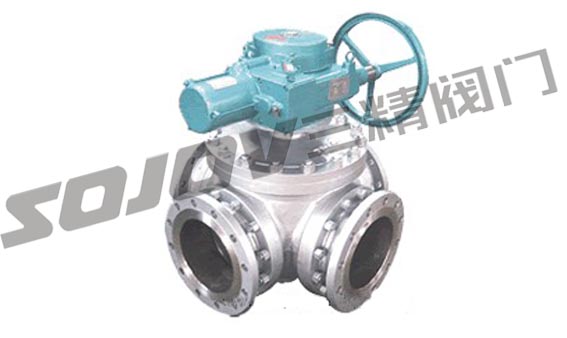

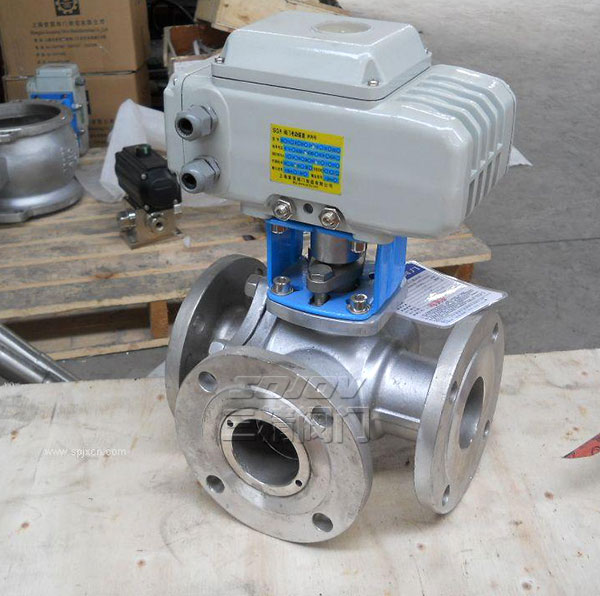

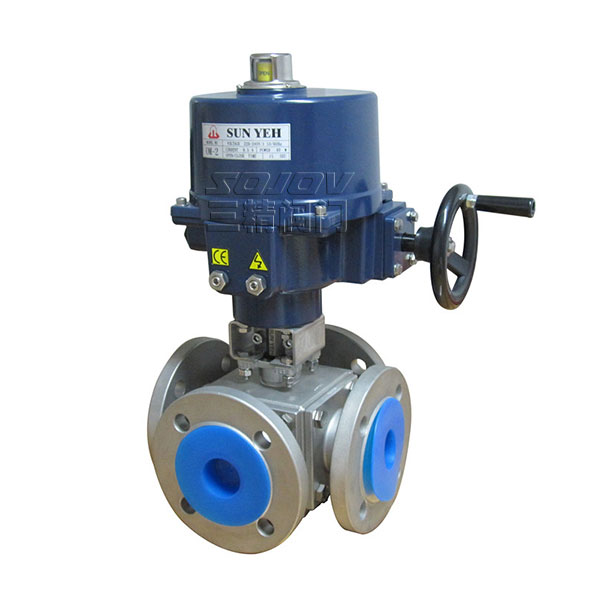

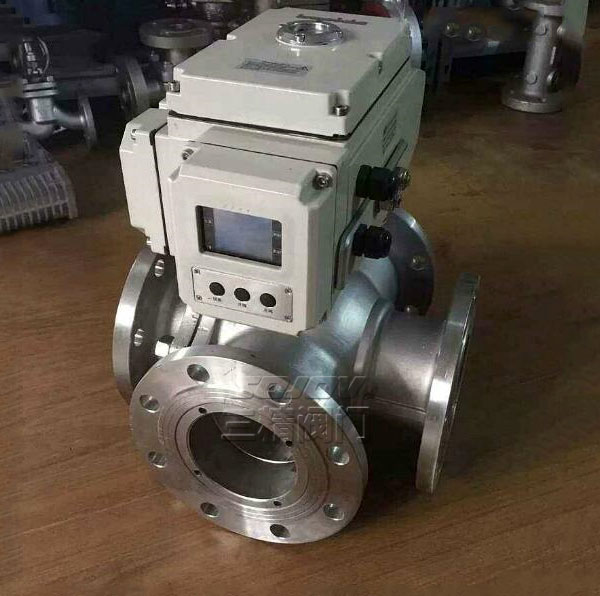

Q946F電動四通球閥
|
電動四通球閥型號：Q946F Q946H |
電動四通球閥通徑：150MM-600MM |
電動四通球閥使用壓力：1.6MPA -4.0MPA |
|
電動四通球閥連接方式：法蘭連接 |
電動四通球閥操作方式：電動 |
電動四通球閥主要功能：起開關作用 |
|
電動四通球閥使用介質：水.油品.蒸汽 |
電動四通球閥材質：鑄鋼.不銹鋼 |
電動四通球閥標準：機械部標準或定做非標 |
概述
球閥在石油、天然氣、煤炭和礦石的開采、提煉加工和管道輸送系統中；在化工產品、醫藥和食品生產種；在水電、火電和核電的電力生產系統中；在城市和工業企業的給排水、供熱、和供氣系統中；在農田的排灌系統中；在治金生產系統中得以廣泛的應用，是一種與生產建設、國防建設和人民生活息息相關的重要機械產品。球閥密閉在各類管路系統種用于截斷或接通介質流，使介質按照預定的程序輸送到各個指定點。
性能參數與主要尺寸
| 閥體 | 閥桿 | 閥球 | 密封面 | 墊片 | 填料 | 工作溫度 | 適用介質 |
| WCB | 1Cr13 | 1Cr13 |
1Cr13 司太立合金 本體材料 |
柔性石墨 不銹鋼加柔性石墨 08軟鋼 F304 F316 |
柔性石墨 編結石墨 |
-29-425℃ | 水、蒸汽、油品 |
| WC6 | 15CrMo | 15CrMo | -29-425℃ | ||||
| WC9 | 25Cr2MoV | 25Cr2MoV | |||||
| LCB | 304 | 304 | -46-354℃ | ||||
| CF8 | 304 | 304 | -196-600℃ | 部分酸、堿 | |||
| CF3 | 304L | 304L | |||||
| CF8M | 316 | 316 | |||||
| CF3M | 316L | 316L |
特點及優點
1、手動部分可采用鋼板壓制的手柄或不銹鋼鑄造的手柄。手柄設有限位結構，在閥門開啟、關閉的位置設定限位，當閥門使用在關鍵裝置上時，限位塊上設有鎖孔可鎖定開關位置避免誤操作。手柄上有明顯地開和關標識。
2、閥桿采用A182F（1Cr13）整體鍛造并調制處理，硬度達到HB220～250。閥桿通過平鍵或花鍵或方契與手柄連接,通用性強，拆裝方便。閥桿設有防吹出結構
3、閥門的填料選用編結、柔性石墨密封圈或四氟烯密封圈，使得閥桿在一定的潤滑情況下實現可靠的密封。
4、根據需要，球閥可設計成防靜電結構，在球體與閥桿、閥桿與閥體之間設置導電彈簧，避免靜電打火點燃易燃物質，確保系統安全。
5、密封副形式多樣。根據不同工況可選用軟密封、硬密封、防火閥座等結構；DN150以下為浮球形式，DN200以下為固定球形式。
6、球閥閥座處可設置輔助密封結構，在閥座和閥桿部位加裝注脂閥，緊急情況下可暫時密封，并可根據需要加長閥桿以適宜埋地鋪設得場所

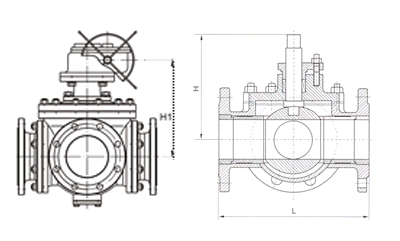

主要外形尺寸
| 公稱通經DN | 150 |
200 × 150 |
200 |
250 × 200 |
250 |
300 × 250 |
300 |
350 × 300 |
350 |
400 × 350 |
400 |
450 × 400 |
450 |
500 × 450 |
500 |
600 × 500 |
600 | |
| 球孔d1 | 150 | 150 | 200 | 200 | 250 | 250 | 300 | 300 | 350 | 350 | 400 | 400 | 450 | 450 | 500 | 500 | 600 | |
| L | 570 | 570 | 670 | 670 | 760 | 760 | 850 | 850 | 980 | 980 | 1080 | 1080 | 1220 | 1220 | 1360 | 1360 | 1750 | |
| H | 219 | 219 | 273 | 273 | 360 | 360 | 395 | 395 | 430 | 430 | 470 | 470 | 550 | 550 | 580 | 580 | 700 | |
| 手動 | H1 | 330 | 330 | 398 | 398 | 495 | 495 | 580 | 580 | 625 | 625 | 670 | 670 | 698 | 698 | 840 | 840 | 1050 |
| E | - | - | 116 | 116 | 116 | 116 | 171 | 171 | 171 | 171 | 257 | 257 | 257 | 257 | 257 | 257 | 150 | |
| F | - | - | 350 | 350 | 350 | 350 | 400 | 400 | 420 | 420 | 400 | 400 | 420 | 420 | 400 | 400 | 410 | |
| W | 1050 | 1050 | 600 | 600 | 600 | 600 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | |
| 電動 | H2 | 554 | 554 | 600 | 600 | 652 | 652 | 760 | 760 | 770 | 770 | 830 | 830 | - | - | 940 | 940 | 1020 |
| L1 | 235 | 235 | 235 | 235 | 235 | 235 | 259 | 259 | 400 | 400 | 400 | 400 | - | - | 410 | 410 | 410 | |
| 氣動 | H3 | 666 | 666 | 736 | 736 | 926 | 926 | 1059 | 1059 | 1127 | 1127 | 1393 | 1393 | 1468 | 1468 | 1538 | 1538 | 1370 |
| L2 | 776 | 776 | 736 | 736 | 776 | 776 | 1060 | 1060 | 1060 | 1060 | 1360 | 1360 | 1360 | 1360 | 1360 | 1360 | 2840 | |
結構特點及用途
1、流體阻力小：球體和閥體的連接管道截面相等，且球體通道采用圓弧連接，介質通過球體是，流體阻力小。
2、密封性能好：閥座采用具有一定彈性變形和高強度的PTFE材料，達到良好密封性能保證了閥門的穩定性。
3、使用壽命長：閥門的閥芯和光見頸材料采用奧氏不銹鋼，閥座材料選用PTFE，能達到良好的抗腐蝕性作用，延長了閥門的使用壽命。
工作原理
如圖所示“LL”型四通球閥只需操作扳手或執行器將球體轉動90度，可同時對兩種介質的流向進行切換，既方便又迅速，實現一閥多用的效果。
優點
1、手動部分可采用鋼板壓制的手柄或不銹鋼鑄造的手柄。手柄設有限位結構，在閥門開啟、關閉的位置設定限位，當閥門使用在關鍵裝置上時，限位塊上設有鎖孔可鎖定開關位置避免誤操作。手柄上有明顯地開和關標識。
2、閥桿采用A182F（1Cr13）整體鍛造并調制處理，硬度達到HB220～250。閥桿通過平鍵或花鍵或方契與手柄連接，通用性強，拆裝方便。閥桿設有防吹出結構。
3、閥門的填料選用編結、柔性石墨密封圈或四氟烯密封圈，使得閥桿在一定的潤滑情況下實現可靠的密封。
4、根據需要，球閥可設計成防靜電結構，在球體與閥桿、閥桿與閥體之間設置導電彈簧，避免靜電打火點燃易燃物質，確保系統安全。
5、密封副形式多樣。根據不同工況可選用軟密封、硬密封、防火閥座等結構；DN150以下為浮球形式，DN200以下為固定球形式。
6、球閥閥座處可設置輔助密封結構，在閥座和閥桿部位加裝注脂閥，緊急情況下可暫時密封，并可根據需要加長閥桿以適宜埋地鋪設得場所
訂貨須知
一、①電動四通球閥產品名稱與型號②電動四通球閥口徑③電動四通球閥是否帶附件以便我們的為您正確選型④電動四通球閥的使用壓力⑤電動四通球閥的使用介質的溫度。
二、若已經由設計單位選定三精公司的電動四通球閥型號，請按電動四通球閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的三精公司專家為您審核把關。
感謝您訪問我們的網站【http://m.dashazhu.cn三精公司】
售后服務承諾
對于貴公司在三精閥門訂購閥門產品，我廠在售后服務方面作如下承諾：
一、我公司對產品質量實行三包，即：包質、包換、保修；
二、合同簽訂后，保證保質、保量，按時交貨；
三、本公司確保所提供閥門產品達到合同指標
四、對于需方的技術咨詢，隨時給予解答；
五、在交付設備時，本廠向需方交付以下資料：發貨清單、產品合格證、產品樣本、產品使用說明書、技術資料；
當接到用戶反應質量問題的信函或電話后，保證24小時內作出答復最快解決問題。訂購須知
1、根據使用場所、用途，且了解有關法規、規格、標準、方針、許用認可后既可選用適合各種要求的閥
2、確認閥門的工作條件、使用規格、適用介質、對應材質、操作方式、工作壓力、介質溫度；
3、確定與管道相匹配的公稱通徑：DN(mm)、NPS( " )；
4、確定與管道相連接方式：法蘭式、內(外)螺紋式、焊接式、對夾式、卡箍式、卡套式等；
5、確定閥門操作的驅動方式：手動、蝸輪蝸桿傳動、氣動、電動、液動、電磁動、電液動等；
6、確認閥門的類型：球閥、閘閥、蝶閥、截止閥、止回閥、調節閥、電磁閥、安全閥、減壓閥、疏水閥、針型閥、角座閥、隔膜閥、平衡閥、過濾器及其它特種閥；
7、確定閥門的使用形式：開關型、調節型、安全型、自動型、排放型等；
8、確定閥門殼體及內件的材料：碳鋼、合金鋼、不銹鋼、球墨鑄鐵、灰鑄鐵、銅合金、鋁合金、塑料等；
9、確定閥門的密封性能要求、密封等級或密封泄漏量；
10、確定閥門的防護涂層要求、包裝要求、運輸要求；
11、特殊需要的閥門還應確定：結構長度、閥門高度、外型尺寸、流阻、排放能力、流量特性、防護等級、防爆性能等參數；
12、確定閥門的安裝位置及姿勢。
