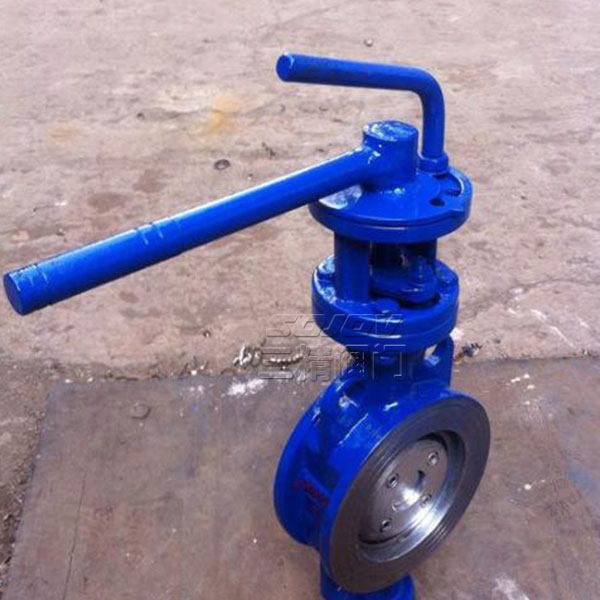

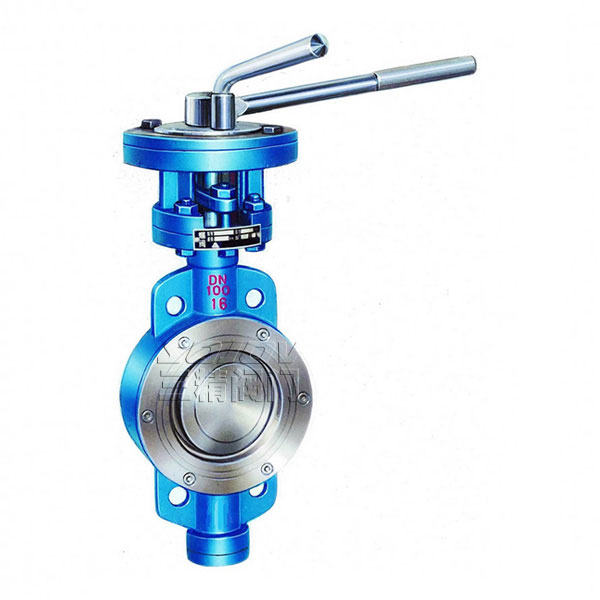

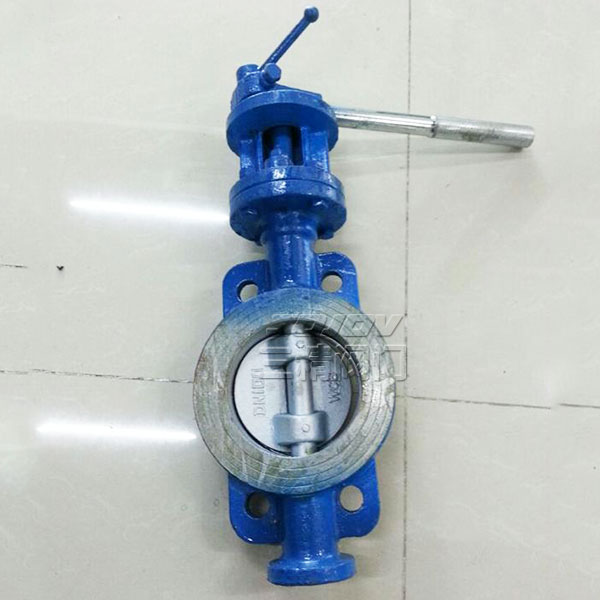

D73H對夾式硬密封蝶閥

D73H對夾式硬密封蝶閥適用于食品、醫藥、石油化工、工業環境及高層建筑和管道上作調節流量和截斷流體最佳裝置。詳情見

下一個產品：沒有了

分享到：

三精閥門 D73H對夾式硬密封蝶閥可定制

D73H型手動對夾式硬密封蝶閥概述：

三精蝶閥適用于食品、醫藥、石油化工、工業環境及高層建筑和管道上作調節流量和截斷流體最佳裝置。

硬密封蝶閥型號：D73H	硬密封蝶閥公稱通徑：50MM-150MM	硬密封蝶閥使用壓力：1.6MPA -2.5MPA
硬密封蝶閥連接方式：對夾式	硬密封蝶閥形式：手動	硬密封蝶閥主要功能：起開關作用
硬密封蝶閥使用介質：水油品蒸汽	硬密封蝶閥材質：鑄鋼不銹鋼	硬密封蝶閥標準：機械部標準或定做非標

硬密封蝶閥結構特點：

1、本蝶閥及吸收，消化國外技術，并結合國內用戶意見和產品中積累的經驗而精心研制的新一代產品。

2、采用三維偏心結構，閥門密封圈采用彈性金屬圈，使蝶板同閥體密封面均勻可靠接觸，可達到氣密封無泄露；

3、結構獨特，操作靈活、省力、方便、使用壽命長；

4、耐高溫、耐腐蝕、耐磨損的三維偏心。

硬密封蝶閥主要技術參數

公稱通徑

DN(mm)

50-1200

公稱壓力

PN(MPa)

1.0

1.6

2.5

4.0

試驗壓力
PS(MPa)

強度試驗

1.5

2.4

3.75

6.0

密封試驗

1.1

1.76

2.75

4.4

適用介質

水、蒸汽、油品、酸類腐蝕性等

適用溫度

-40℃-600℃

硬密封蝶閥主要零部件材料

名稱	材　　　　　料
閥體	鑄鋼、不銹鋼、鉻鉬鋼
蝶板	鑄鋼、化合金鋼（鍍硬鉻）不銹鋼、鉻鉬鋼
閥桿	2Cr13、1Cr13不銹鋼、鉻鉬鋼
密封圈	不銹鋼、聚內脂、抗磨材料、氟塑料
填料	柔性石墨

硬密封蝶閥連接尺寸(1、P、R)

通徑DN	L	D1	D2	Z-φd	H	HO	D	L2	Wt/Kgs
50	43	125	99	4-18	105	350	90°	280	9
65	46	145	118	4-18	115	370	90°	280	11
80	49	160	132	8-18	125	380	45°	280	15
100	56	180	155	8-18	140	420	45°	280	18
125	64	210	185	8-18	170	470	45°	330	22
150	70	240	210	8-23	180	500	45°	330	25

硬密封蝶閥連接尺寸(1、P、R)

通徑DN	L	D1	D2	Z-φd	H	HO	D	L2	Wt/Kgs
50	43	125	99	4-18	105	350	90°	280	10
65	46	145	118	4-18	115	370	90°	280	12
80	49	160	132	8-18	125	380	45°	280	16
100	56	180	155	8-18	140	420	45°	280	20
125	64	210	185	8-18	170	470	45°	330	24
150	70	240	210	8-23	180	500	45°	330	27

蝶閥訂貨主要事項：

蝶閥介質壓力等級內泄漏率閥門尺寸連接方式標準最大耐溫最大耐壓最大流量/每小時,閘閥閥體材質轉動方式（手柄/蝸輪）內部閥體結構蝶閥工作原理安裝說明等相關技術資料當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的三精閥門公司專家為您審核把關。感謝您訪問我們的網站【http://m.dashazhu.cn】
