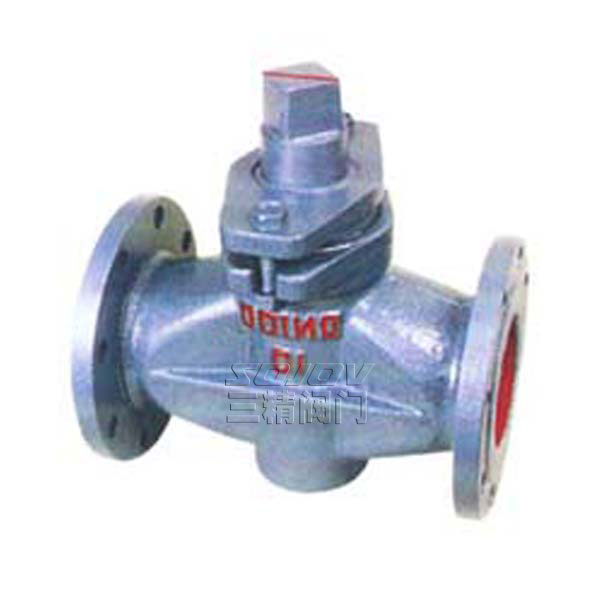

X43W-1.0二通鑄鐵旋塞閥

X43W-1.0二通鑄鐵旋塞閥的通道有多種形式。常見的直通式主要用于截斷流體。三通和四通式旋塞閥適用于流體換向。旋塞閥的啟閉件是一個有孔的圓柱體，繞垂直于通道的軸線旋轉，從而達到啟閉通道的目的。旋塞閥主要供開啟和關閉管道和設備介質之用。

分享到：

三精閥門 X43W-1.0二通鑄鐵旋塞閥可定制

X43W-1.0二通鑄鐵旋塞閥產品概述

旋塞閥的通道有多種形式。常見的直通式主要用于截斷流體。三通和四通式旋塞閥適用于流體換向。旋塞閥的啟閉件是一個有孔的圓柱體，繞垂直于通道的軸線旋轉，從而達到啟閉通道的目的。旋塞閥主要供開啟和關閉管道和設備介質之用。旋塞閥按結構形式可分為緊定式旋塞閥、自封式旋塞閥、填料式旋塞閥和注油式旋塞閥四種。按通道形式分，可分為直通式、三通式和四通式三種。

旋塞閥主要優點：

1、適用于經常操作，啟閉迅速、輕便。

2、流體阻力小。

3、結構簡單，相對體積小，重量輕，便于維修。

4、密封性能好。

5、不受安裝方向的限制，介質的流向可任意。

6、無振動，噪聲小。

二通鑄鐵旋塞閥型號壓力介質

型號	公稱壓力 PN（MPa）	試驗壓力PS（MPa）		適用介質	工作溫度（℃）
		殼體	密封
X43W-1.0	1.0	1.5	1.1	煤氣、油品	≤100

二通鑄鐵旋塞閥的型號尺寸

型號	公稱通徑 DN（mm）	尺寸（mm）
型號	公稱通徑 DN（mm）	L	D	D1	D2	f	b	z-φd	□s	h	H
X43W-1.0	15	80	95	65	45	2	14	4-φ14	14	26	99
	20	90	105	75	55	2	16	4-φ14	14	34	124
	25	110	115	85	65	2	16	4-φ14	17	38	133
	32	115	135	100	78	2	18	4-φ18	18	45	152
	40	150	145	110	85	3	18	4-φ18	26	55	212
	50	170	160	125	100	3	20	4-φ18	28	74	260
	65	220	180	145	120	3	20	4-φ18	32	82	295
	80	250	195	160	135	3	22	4-φ18	40	95	327
	100	300	215	180	155	3	26	8-φ18	45	135	425
	125	350	245	210	185	3	24	8-φ18	54	154	482
	150	400	280	240	210	3	24	8-φ23	62	172	512
	200	450	335	295	265	3	24	8-φ23	75	195	605
	250	530	390	350	320	3	28	12-φ23	85	230	660
	300	580	440	400	368	4	30	12-φ23	100	263	760
