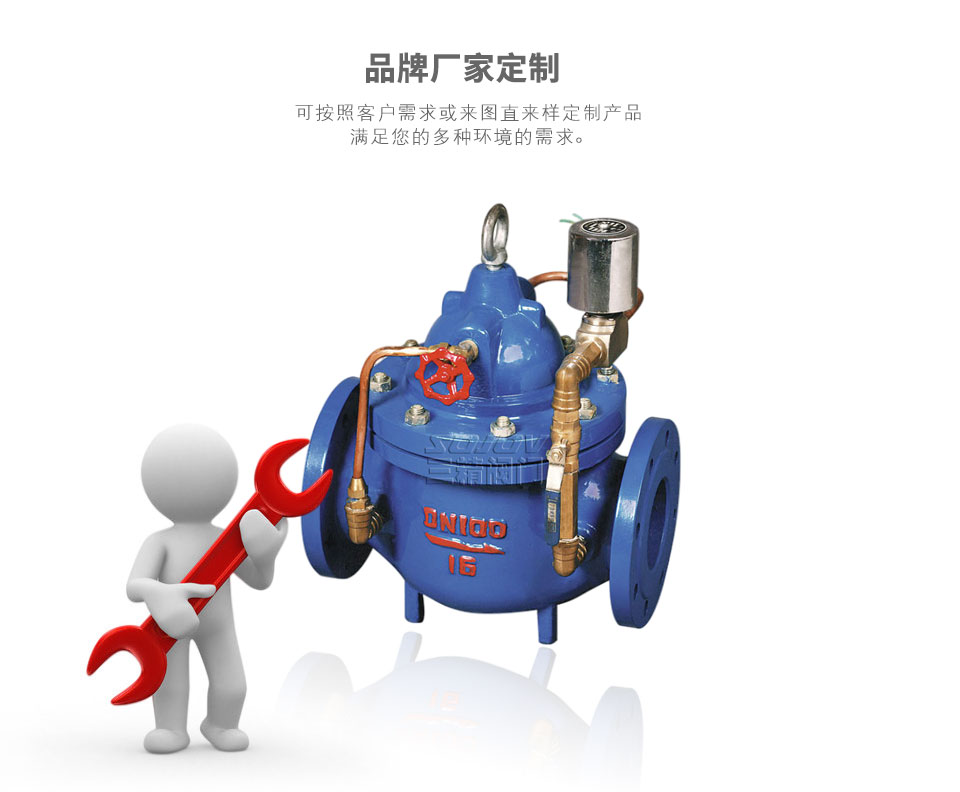

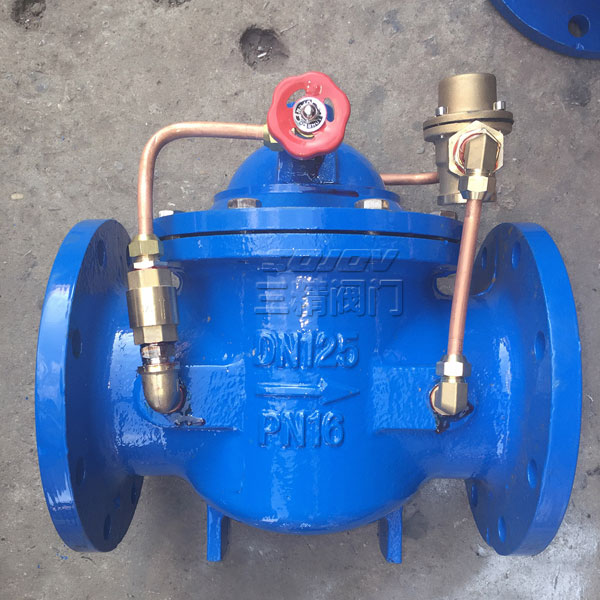

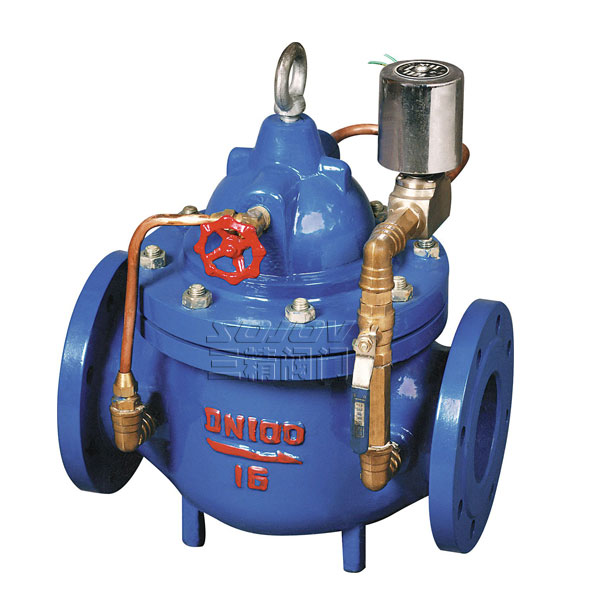

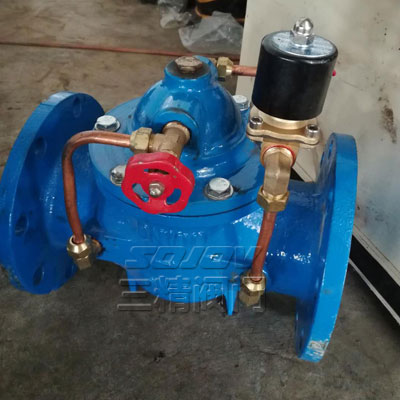

600X電控水力控制閥
600X電控水力控制閥概述
|
電動控制閥型號：600X |
電動控制閥公稱通徑：50MM-1000MM |
電動控制閥使用壓力：1.6MPA -6.4MPA |
|
電動控制閥連接方式：法蘭連接 |
電動控制閥形式：開關 電磁閥控制 |
電動控制閥 主要功能：控制流量 |
|
電動控制閥介質：水工業管道 |
電動控制閥材質：鑄鐵 球墨鑄鐵 鑄鋼 |
電動控制閥 標準：機械部標準或定做非標 |
600X水力電動控閥結構特點和用途
600X水力電動控閥由主閥、電磁導閥、針閥、球閥、微形過濾器和壓力表組成水力控制接管系統。通過電磁導閥可以實現對閥門開啟和關閉的遙控。加裝附加裝置后，可控制開啟和關閉的速度。水力電動控閥利用導閥控制閥門的開啟和關閉，節省能源。可代替其它閥門大型電動裝置。水力電動控閥產品廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。
600X水力電動控閥工作原理
當閥門從進口端給水時水流流過針閥進入主閥控制室，當電磁導閥打開時，控制室內的水經電磁導閥、球閥流出。球閥開度大于針閥開度，主閥控制室內壓力很低，主閥處于全開狀態。 當電磁導閥關閉時，主閥控制室的水不能流出，控制室升壓，推動膜片關閉主閥。
600X電控水力控制閥主要技術參數
|
公稱壓(Mpa) |
殼體試驗壓力(MPa) |
密封試驗壓力(MPa) |
最高進口壓力(MPa) |
出口可調壓力(MPa) |
適用介質 |
介質溫度(℃) |
|
1.0 |
1.5 |
1.1 |
1.0 |
0.09-0.8 |
水 |
0-80 |
|
1.6 |
2.4 |
1.76 |
1.6 |
0.10-1.2 |
||
|
2.5 |
3.75 |
2.75 |
2.5 |
0.15-1.6 |
600X電控水力控制閥主要零件材料
|
零件名稱 |
零件材料 |
|
閥體閥蓋 |
WCB |
|
閥座閥盤 |
銅合金 |
|
密封圈O型圈 |
丁腈橡膠 |
|
閥桿 |
2Cr13 |
|
彈簧 |
50CrVA |
|
針型閥 |
銅合金 |
|
球閥 |
銅合金 |
|
電磁導閥 |
不銹鋼 |
|
微型過濾器 |
不銹鋼 |
600X水力電動控制閥連接尺寸(PN 1.0-2.5MPa)
|
公稱通徑DN |
L |
H |
H1 |
A |
B |
|
50 |
250 |
335 |
90 |
170 |
170 |
|
65 |
280 |
345 |
98 |
180 |
180 |
|
80 |
310 |
355 |
110 |
190 |
190 |
|
100 |
350 |
365 |
120 |
200 |
200 |
|
125 |
400 |
445 |
145 |
215 |
215 |
|
150 |
450 |
460 |
155 |
230 |
230 |
|
200 |
550 |
505 |
190 |
255 |
255 |
|
250 |
650 |
550 |
250 |
295 |
295 |
|
300 |
800 |
710 |
290 |
325 |
325 |
|
350 |
900 |
725 |
330 |
380 |
380 |
|
400 |
1000 |
760 |
360 |
415 |
415 |
|
450 |
1000 |
810 |
445 |
435 |
435 |
|
500 |
1100 |
865 |
495 |
460 |
460 |
|
600 |
1100 |
935 |
550 |
520 |
520 |
|
700 |
1450 |
1000 |
605 |
570 |
570 |
|
800 |
1560 |
1100 |
730 |
620 |
620 |
|
900 |
1800 |
1205 |
800 |
670 |
670 |
|
1000 |
2000 |
1330 |
910 |
830 |
830 |
三精閥門公司訂貨須知：
一 、① 電動控制閥 產品 名稱與型號②電動控制閥口徑③電動控制閥是否帶附件以便我們的為您正確選型④管道阻火器 電動控制閥的使用壓力⑤電動控制閥的使用介質的溫度。二、若已經由設計單位選定三精公司的電動控制閥型號，請按電動控制閥型號直接向我司銷售部訂購。三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的三精閥門公司專家為您審核。感謝您訪問我們的網站【http://m.dashazhu.cn三精閥門公司】如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
