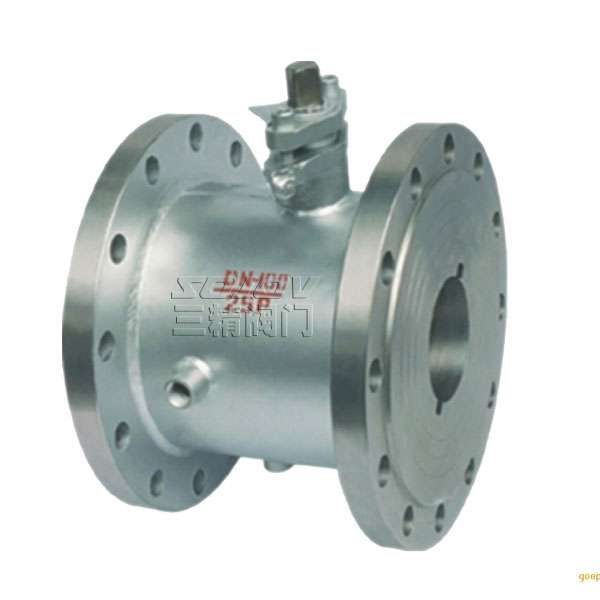

BQ41F/PPL不銹鋼保溫球閥

型號：Q41F Q41PPL

公稱通徑：15MM-200MM

使用壓力：1.6MPA -10MPA

連接方式：法蘭連接

形式：手動

主要功能：起開關作用

使用介質：耐腐蝕介質

材質：不銹鋼

標準：機械部標準或定做非標

下一個產品：BQ41F不銹鋼保溫球閥

上一個產品：沒有了

分享到：

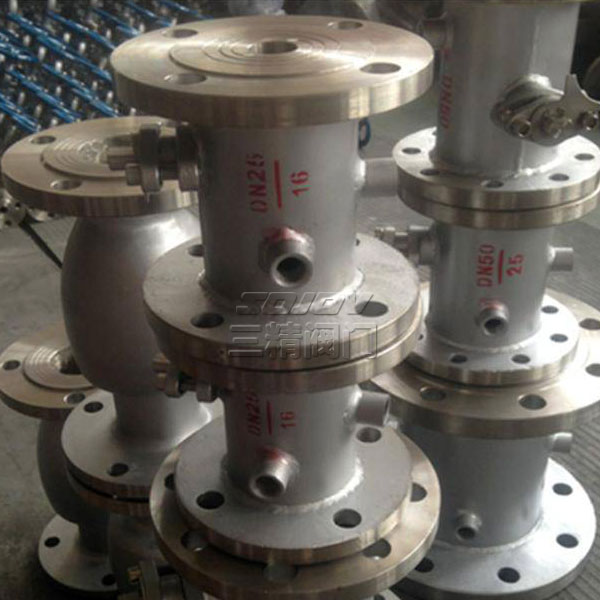

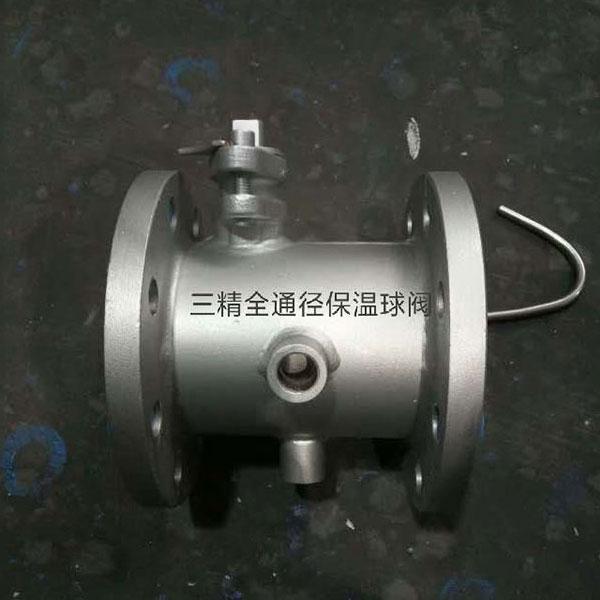

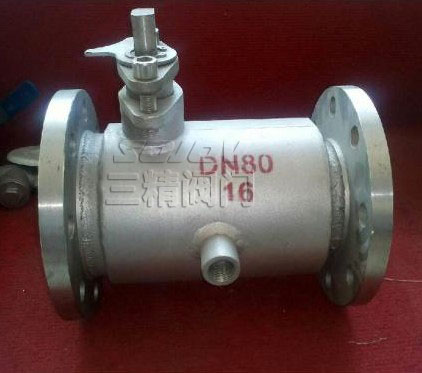

三精閥門 BQ41F/PPL不銹鋼保溫球閥可定制

BQ41F/PPL不銹鋼保溫球閥優點

1．流體阻力小，其阻力系數與同長度的管段相等。

2．結構簡單、體積小、重量輕。

3．緊密可靠，

4．操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。

5．維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。

6．在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。

7．適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。

保溫球閥型號：Q41F Q41PPL	保溫球閥公稱通徑：15MM-200MM	保溫球閥使用壓力：1.6MPA -10MPA
保溫球閥連接方式：法蘭連接	保溫球閥形式：手動	保溫球閥主要功能：起開關作用
保溫球閥使用介質：耐腐蝕介質	保溫球閥材質：不銹鋼	保溫球閥標準：機械部標準或定做非標

不銹鋼保溫球閥主要尺寸表

壓力	口徑	L	D	D1	D2	B	Z-Φd	3-G
16	15	108	135	100	78	18	4-18	3-8
	20	117	145	110	85	18	4-18	3-8
	25	127	160	125	100	20	4-18	3-8
	32	140	180	145	120	20	8-18	1/2
	40	165	180	145	120	20	8-18	1/2
	50	178	195	160	135	20	8-18	1/2
	65	203	245	210	185	22	8-18	1/2
	80	229	280	240	210	24	8-23	1/2
	100	254	335	295	265	26	12-23	1/2
	125	267	335	295	265	26	12-23	1/2
	150	292	405	355	320	30	12-25	1/2
	200	330	520	470	435	34	16-25	1/2
25	15	108	135	100	78	18	4-18	3-8
	20	117	145	110	85	18	4-18	3-8
	25	127	160	125	100	20	4-18	3-8
	32	140	180	145	120	20	8-18	1/2
	40	165	180	145	120	20	8-18	1/2
	50	178	195	160	135	20	8-18	1/2
	65	203	230	190	160	24	8-23	1/2
	80	229	300	250	218	30	8-25	1/2
	100	254	360	310	278	34	12-25	1/2
	125	267	425	370	332	36	12-30	1/2
	150	292	425	370	332	36	12-30	1/2
	200	330	550	490	448	44	16-34	1/2

保溫閥門結構簡介

保溫閥門是在閥體焊裝一層金屬夾套，通過對金屬夾套內注入蒸汽、導熱油、冷卻水、冷氣等，使閥體的介質在常溫、升溫、降溫等條件下，達到所需要的溫度，起到保溫或保冷的作用。保溫閥門是用在常溫下會凝固的高粘度、蒸汽或其它保溫、保冷介質，確保閥內介質能夠正常工作。

保溫閥門作用原理

保溫閥門具有良好的保溫保冷特性，且閥門的通徑與管徑一致，同時又能有效降低管路中介質熱量損失。具有良好的保溫保冷特性，同時又能有效降低管路中介質熱量損失。保溫閥門在石油、化工、冶金、制藥等各類系統中得到較多應用，有效降低管路中介質熱量的損失，防止介質結晶、凝固等相象的出現。保溫閥門的作用是在溫度高或低的情況下通過閥門時，保溫閥門內的物質對介質產生保溫效果，使介質不會凝結或粘在閥體內部，讓閥門的啟閉能正常運作。

保溫閥門分類

三精閥門產品符合GB、DIN、ANSI等國際標準。保溫閥門還分為：保溫球閥、保溫閘閥、保溫蝶閥、保溫放料閥、保溫截止閥、保溫止回閥、保溫過濾器。保溫閥門等。產品使用范圍廣、適合大小口徑、品種齊全。由于保溫閥門的品種繁多，詳細的結構原理可質詢本公司的技術工程師。
