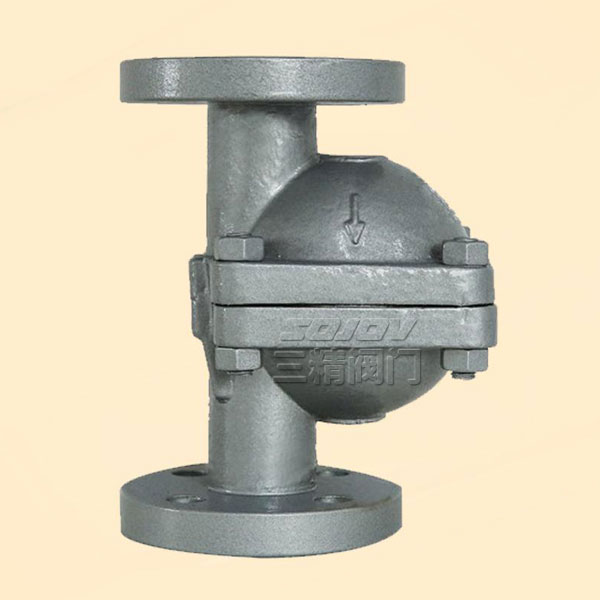

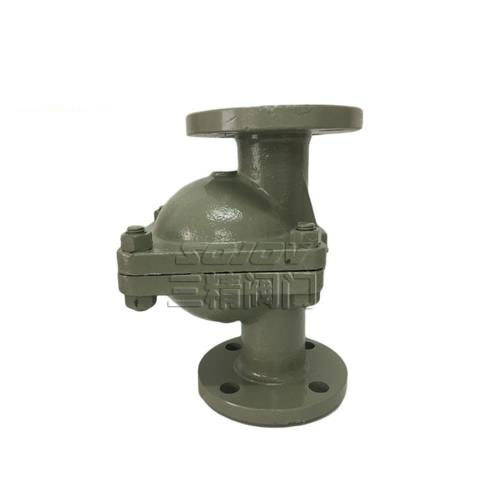

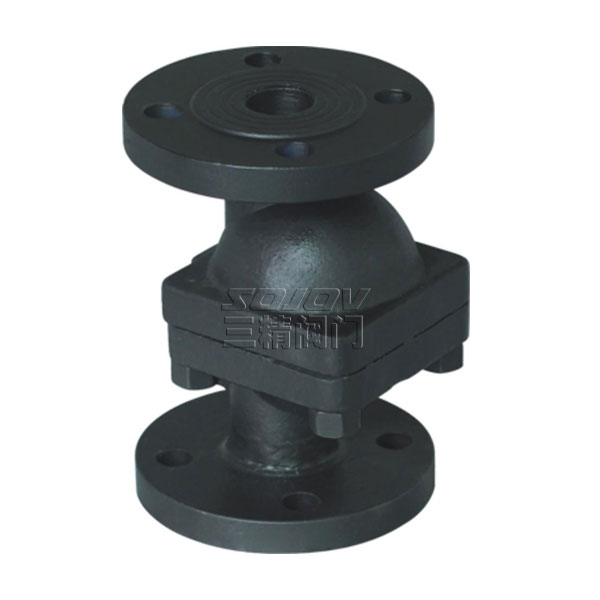

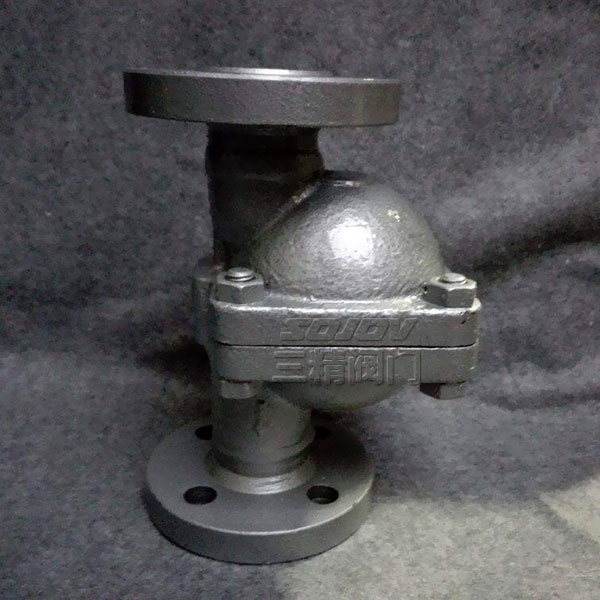

CS41H-3NL立式自由浮球疏水閥
立式自由浮球式疏水閥概述
立式自由浮球式疏水閥是目前國內最先進的蒸汽疏水閥之一，產品技術質量和制造工藝達到國際上同類產品的最高水平。我公司引進國外先進的空心浮球研磨專用設備，對不銹鋼自由浮球進行精細研磨，浮球圓度誤差達到直徑的千分之二，由于浮球精度高，能確保疏水閥的密封性能，整個球面都可為密封面，使用壽命很長。立式自由浮球式疏水閥適用于蒸汽管網及各種小型加熱設備裝置，阻止蒸汽泄漏；不受壓力、溫度、冷凝水流量波動的影響，連續排水，有水即排，能使加熱設備達到?jīng)]有凝結水存聚。它的最大優點是可垂直安裝于蒸汽管道上，使用方便。
|
立式疏水閥型號：CS41H-3NL |
立式疏水閥口徑：15MM-25MM |
立式疏水閥使用壓力：1.6MPA -4.0MPA |
|
立式疏水閥連接方式：法蘭連接 |
立式疏水閥操作方式：自動 |
立式疏水閥使用功能：排出蒸汽中的水分 |
|
立式疏水閥使用介質：蒸汽.冷凝水 |
立式疏水閥材質：鑄鋼 |
立式疏水閥制造標準：機械部標準或定做非標 |
立式疏水閥工作原理
立式自由浮球式蒸汽疏水閥的結構簡單，內部只有一個精細研磨的不銹鋼空心浮球，既是浮子又是啟閉件，無易損零件，使用壽命很長。裝置剛起動時，管道內出現空氣和低溫冷凝水，雙金屬自動排空氣元件把浮球推離閥座，閥門打開，排除不凝結氣體，低溫冷凝水流進疏水閥，浮球上升，凝結水迅速排放。裝置很快提升溫度，管道內溫度上升到飽和溫度之前，雙金屬自動排空氣元件感溫變型伸直；蒸汽疏水閥進入正常運行狀況，浮球隨液位升降調節閥孔流量；當凝結水停止進入時，浮球隨介質流向逼近閥座，關閉閥門。立式自由浮球式蒸汽疏水閥的閥座總處于液位以下，形成水封，無蒸汽泄漏。
立式疏水閥型號規格外型尺寸表
|
型 號 |
通徑 |
連接方式 |
外形尺寸 |
|
|
H |
L |
|||
|
CS11H-16-ⅠL |
15 |
螺紋 |
120 |
84 |
|
20 |
120 |
84 |
||
|
25 |
120 |
84 |
||
|
CS41H-16-ⅠL |
15 |
法蘭 |
150 |
84 |
|
20 |
150 |
84 |
||
|
25 |
150 |
84 |
||
|
CS11H-16-ⅡL |
15 |
螺紋 |
160 |
170 |
|
20 |
160 |
170 |
||
|
25 |
160 |
170 |
||
|
CS41H-16-ⅡL |
15 |
法蘭 |
210 |
195 |
|
20 |
210 |
195 |
||
|
25 |
210 |
195 |
||
