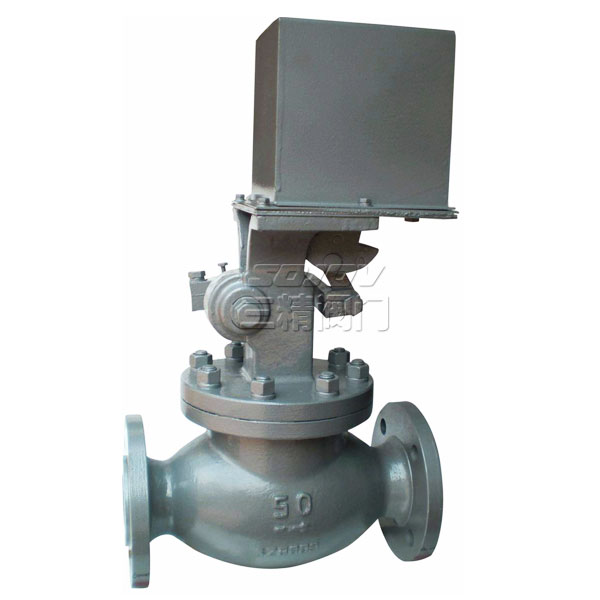

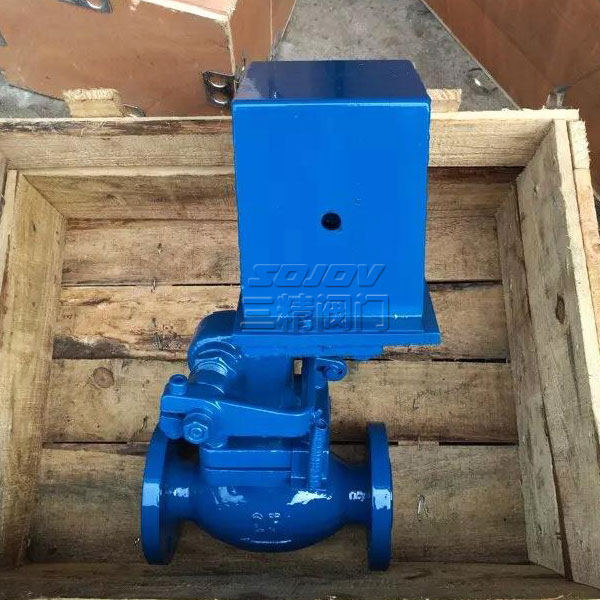

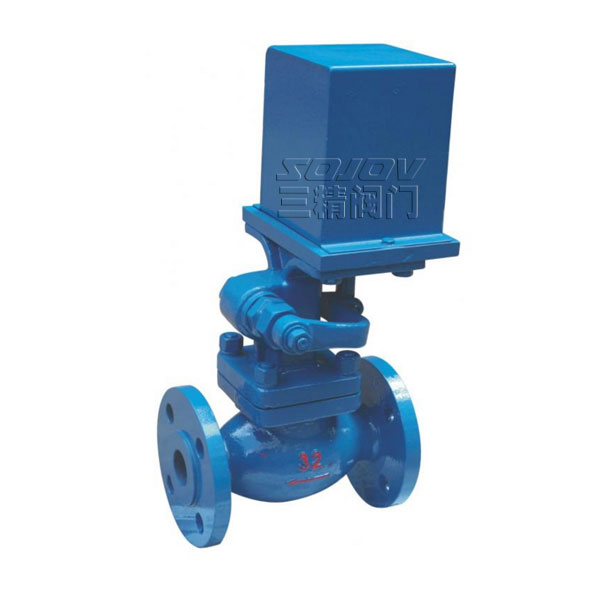

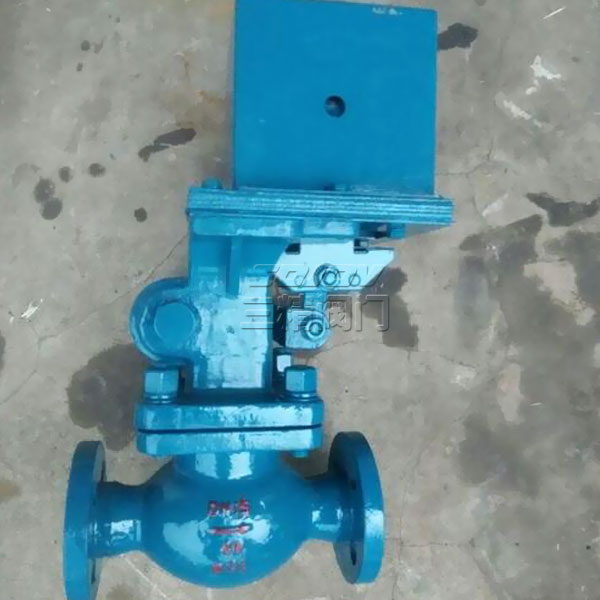

ZCNG高溫高壓電磁閥
ZCZG ZCZH高溫電磁閥
|
高溫電磁閥型號：ZCZG ZCZH |
高溫電磁閥通徑：10MM-100MM |
高溫電磁閥使用壓力：1.0MPA -10MPA |
|
高溫電磁閥連接方式：法蘭連接 |
高溫電磁閥操作形式：電磁線圈通電 |
高溫電磁閥主要功能：起開關作用 |
|
高溫電磁閥使用介質：蒸汽管道 |
高溫電磁閥材質：WCB鑄鋼 |
高溫電磁閥標準：機械部標準或定做非標 |
ZCZG ZCZH 高溫電磁閥用途
ZCZG ZCZH 高溫電磁閥是先導直動型的電磁閥，其通用介質范圍較廣，可分別使用于水、輕油、重油、非腐蝕性氣體及蒸汽等流體，如電站抽氣管道疏水系統和蒸發器的排氣系統中，主要是對管道中的介質進行雙位自動調節和遠程控制。

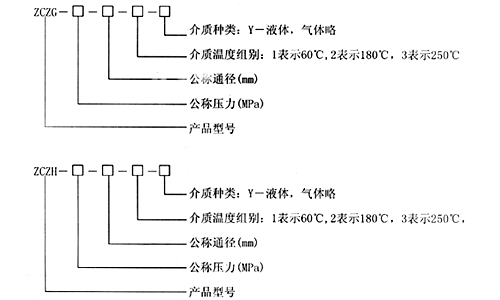

ZCZG ZCZH 高溫電磁閥型號規格說明
ZCZG ZCZH 高溫電磁閥特點
耐高溫：采用金屬硬密封，提高了使用溫度。
耐磨：選材合理，閥杯和導向套間巧秒地利用流體的潤滑作用，減少磨損。
ZCZG ZCZH 高溫電磁閥結構原理
ZCZG ZCZH 高溫電磁閥工作原理
電磁閥電磁鐵通電時，連桿被提升，帶動轉軸轉動，副閥打開。由于副閥被開啟，主閥閥杯上部的壓力流體被排出，因此主閥閥杯下部的壓力比上部高，這樣下部的壓力將主閥閥杯向上推開。主閥被打開后，上下壓力相等，閥杯在電磁力、上下壓力作用下，置于平衡狀態，閥門開通。斷電時在銜鐵自重及返回彈簧作用下，關下副閥，副閥關閉后，隨之主閥閥杯上部的壓力升高而將主閥閥杯壓下，達到斷流密封作用，閥門關閉。
ZCZG ZCZH 高溫電磁閥技術參數
|
介質溫度℃
|
ZCZG
|
≤250
|
||||||||
|
ZCZH
|
≤400
|
|||||||||
|
公稱壓力
（MPa） |
ZCZG
|
2.5
|
||||||||
|
ZCZH
|
4.0
|
|||||||||
|
工作壓差
（MPa） |
ZCZG
|
0.1~2.5
|
||||||||
|
ZCZH
|
0.1~4.0
|
|||||||||
|
公稱通徑
（mm） |
10
|
15
|
20
|
25
|
32
|
40
|
60
|
65
|
80
|
100
|
|
功耗
|
0.15KVA
|
0.46KVA
|
0.15KVA
|
|||||||
|
電源電壓
|
AC220V其余規格可作特殊訂貨
|
|||||||||
|
額定流量系數
（KV） |
按JB/T7352-94規定
|
|||||||||
|
泄漏量（m/min）
|
按JB/T7352-94·F規定
|
|||||||||
ZCZG ZCZH 高溫電磁閥外形尺寸
|
DN
|
L
|
H
|
D
|
D1
|
D2
|
D3
|
b
|
f1
|
f
|
n-d
|
|
10
|
160
|
298
|
90
|
60
|
34
|
41
|
16
|
4
|
2
|
4-Φ14
|
|
15
|
160
|
298
|
95
|
65
|
39
|
45
|
16
|
4
|
2
|
4-Φ14
|
|
20
|
200
|
304
|
105
|
75
|
50
|
55
|
16
|
4
|
2
|
4-Φ14
|
|
25
|
200
|
304
|
115
|
85
|
57
|
65
|
16
|
4
|
2
|
4-Φ14
|
|
32
|
200
|
314
|
140
|
100
|
65
|
78
|
18
|
4
|
2
|
4-Φ18
|
|
40
|
260
|
460
|
150
|
110
|
75
|
85
|
18
|
4
|
3
|
4-Φ18
|
|
50
|
300
|
460
|
165
|
125
|
87
|
100
|
20
|
4
|
3
|
4-Φ18
|
|
65
|
290
|
433
|
185
|
145
|
109
|
120
|
22
|
4
|
3
|
8-Φ18
|
|
80
|
310
|
433
|
200
|
160
|
120
|
135
|
22
|
4
|
3
|
8-Φ18
|
|
100
|
350
|
461
|
235
|
190
|
149
|
160
|
24
|
4.5
|
3
|
8-Φ22
|
ZCZG ZCZH 高溫電磁閥安裝須知

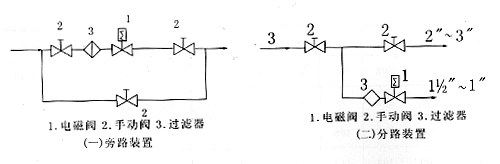

安裝時電磁閥線圈向上，并保持垂直位置，電磁閥上箭頭或標記應與管道流向一致，不得安裝在有濺水或漏水的地方電磁閥的工作介質應清潔無顆粒雜質，電磁閥內件表面上的污物及過濾器，需定期清潔干凈。在電磁閥發生故障時，為了及時隔離電磁閥，并保證系統正常運行，最好安裝旁路裝置（如圖一）。在管路系統中，安裝在支路上的電磁閥通徑應小于主管道閥門的通徑（如圖二）。安裝電磁閥前，管道必須清洗干凈。建議在閥前安裝過濾器，蒸汽管道安裝疏水閥。不能將閥安裝在管道的低凹處，以免因蒸汽冷凝水、雜質等沉淀在閥內而防礙動作。不能在爆炸危險場合使用。在管路剛性不足情況下，建議把閥前管道用支架固定，以免電磁閥工作時引起振動。在安裝前，要注意看清產品標牌，認真閱讀使用說明書，判斷產品是否符合使用條件。電磁閥前后管道上需安裝壓力表，以便觀察管道壓力。
ZCZG ZCZH 高溫電磁閥使用保養
建議使用單位派專人負責使用保養。
電磁閥安裝后需通入介質實驗動作數次，確認正常后方可投入正式使用。
應定期清洗大閥內外及銜吸合面的污物，注意不要損壞密封面。
電磁閥較長時間不用時，應關閉閥前手動閥，重新啟用時，蒸汽電磁閥應將冷凝水排除干凈，并作試動作數次，待開關正常后方可投入使用。
電磁閥從管路上卸下不用時，應將內部及零件拭凈并用壓縮空氣吹凈儲存。
使用時間較長時，如活塞與閥座間密封不好，可將活塞密封面重新磨平，再和閥座研磨。
工作時，要注意閥門前后壓力表，要求工作壓力不得超過額定壓力，工作壓差必須在額定壓差范圍內。當工作壓力超過額定壓力或工作壓差超過額定壓差時，電磁閥要停止使用，關閉前后手動閥，以免電磁閥爆炸和泄漏。
