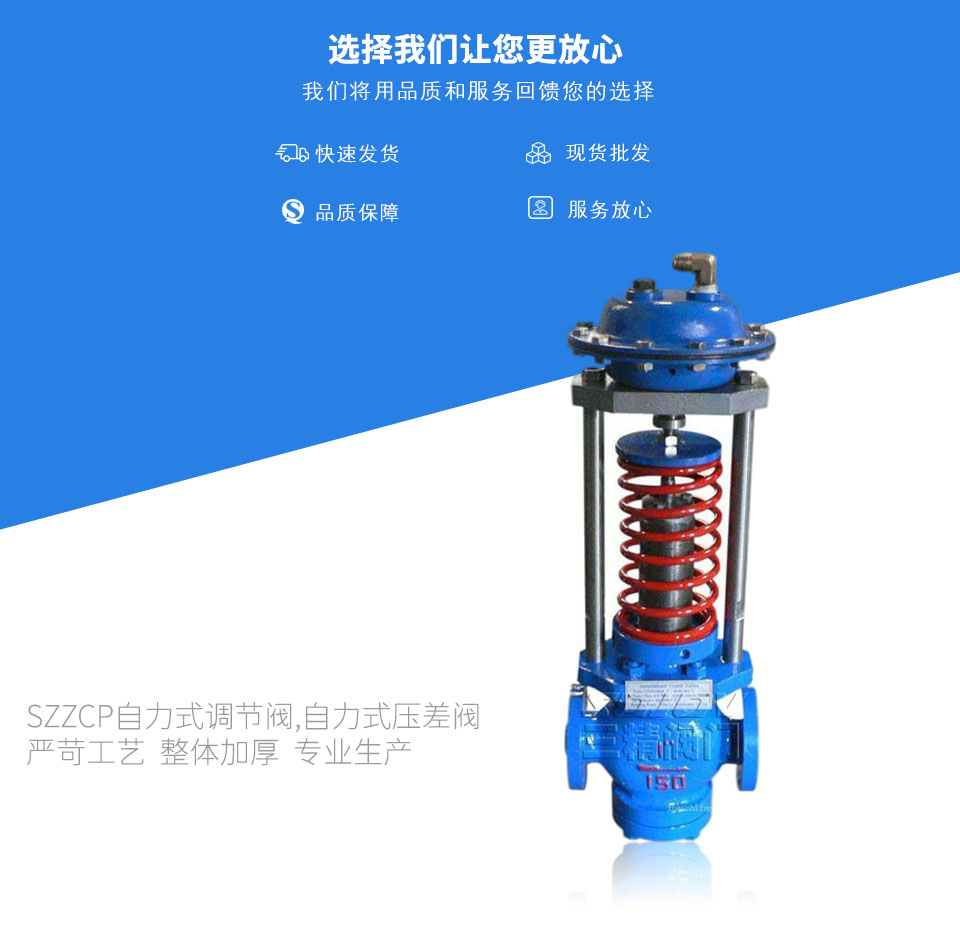

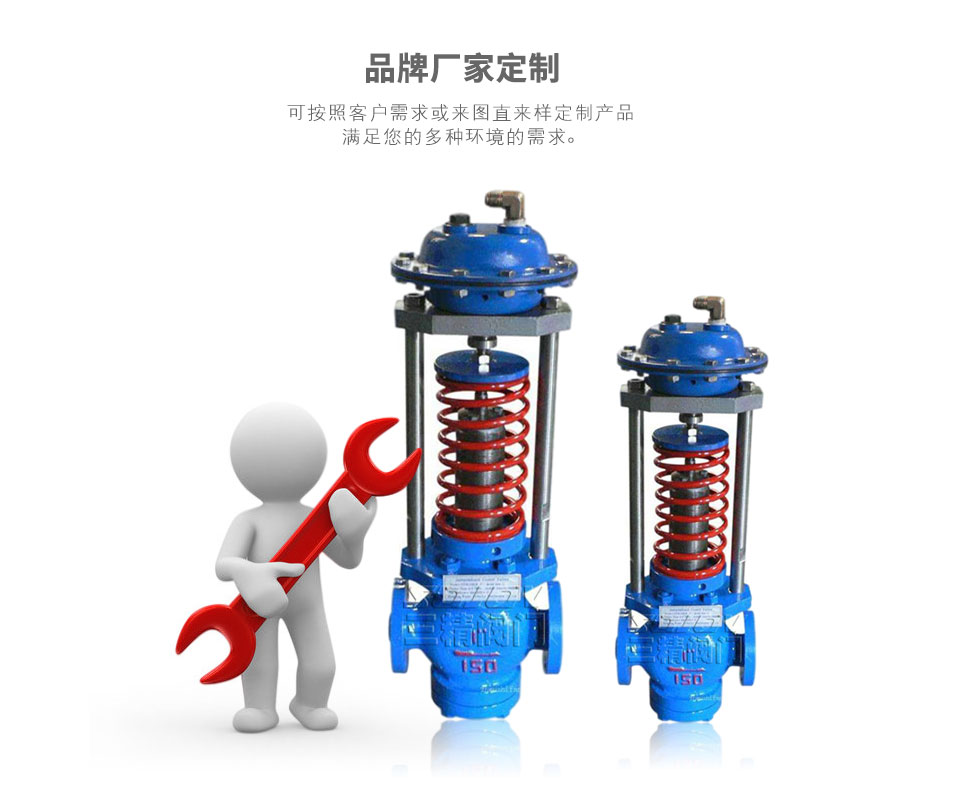

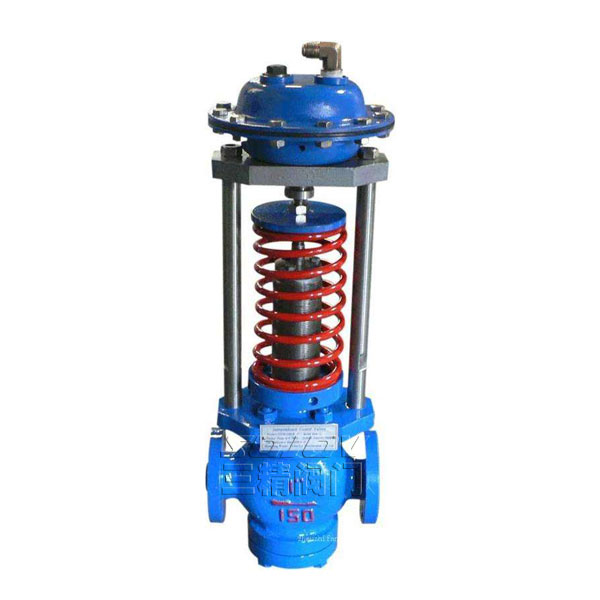

SZZCP自力式調節閥,自力式壓差閥
SZZCP型自力式壓力調節閥概述
SZZCP型自力式壓力調節閥無需外加能源，利用被調介質自身能量為動力源引入執行機構控制閥芯位置，改彎兩端的壓差和流量，使閥前（或閥后）壓力穩定。具有動作靈敏，密封性好，壓力設定點波動力小等優點，廣泛應用于氣體、液體及蒸汽介質減壓穩壓或泄壓穩壓的自動控制。自力式壓力調節閥有單座壓力調節閥（SZZYP）、套筒壓力調節閥（SZZYM）、雙座壓力調節閥（SZZYN）、三種結構；執行機構有薄膜式、活塞式二種；作用型式有減壓用閥后壓力調節(B型)和泄壓用閥前壓力調節（K型）。產品公稱壓力等級有PN16、40、64；閥體口徑范圍DN20～300；泄漏量等級有II級、IV級和VI級三檔；流量特性為快開；壓力分段調節從15～2500Kpa�？砂葱枰M合滿足用戶工況要求。
|
自力式壓力調節閥型號：SZZCP |
自力式壓力調節閥公稱通徑：25MM-400MM |
自力式壓力調節閥使用壓力：1.6MPA -10MPA |
|
自力式壓力調節閥連接方式：法蘭連接 |
自力式壓力調節閥形式：控制壓力,可手動調節 |
自力式壓力調節閥主要功能：控制壓力 |
|
自力式壓力調節閥介質：各種介質 |
自力式壓力調節閥材質：WCB鑄鋼 不銹鋼 |
自力式壓力調節閥 標準：機械部標準或定做非標 |
自力式壓力調節閥主要零件材料
閥體：ZG230-450、ZG1Cr18Ni9Ti 、ZGCr18Ni12Mo2Ti
閥芯：1Cr18Ni9Ti 、Cr18Ni12Mo2Ti
閥座：1Cr18Ni9Ti 、Cr18Ni12Mo2Ti
閥桿：1Cr18Ni9Ti 、Cr18Ni12Mo2T
膜蓋：A3、A3鋼涂四氟乙烯 不銹鋼
填料：丁腈、乙炳、氟、耐油橡膠
SZZCP型自力式壓力調節閥主要技術參數
|
公稱通徑DN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|||||||||
|
額定流量系數（KV） |
7 |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
300 |
480 |
760 |
1100 |
1750 |
|||||||||
|
額定行程（mm） |
8 |
10 |
14 |
20 |
25 |
40 |
50 |
60 |
70 |
|||||||||||||
|
公稱壓力PN(Mpa) |
1.6、4.0、6.4 |
|||||||||||||||||||||
|
壓力調節范圍（MP a） |
15～50 40～80 60～100 80～140 120～180 160～220 200～260 240～300 280～350 330～400 380～450 430～500 480～560 540～620 600～700 680～800 780～900 880～1000 980～1500 1000～2500 |
|||||||||||||||||||||
|
流量特性（℃） |
快開 |
|||||||||||||||||||||
|
調節精度（％） |
±5 |
|||||||||||||||||||||
|
使用溫度（℃） |
≤350 |
|||||||||||||||||||||
|
允許泄漏量 |
硬密封（1/h） |
單座：≤10ˉ4閥額定容量（IV級）；雙座、套筒：≤5×10ˉ3閥額定容量（II級） |
||||||||||||||||||||
|
軟密封（m1/h） |
0.15 |
0.30 |
0.45 |
0.60 |
0.90 |
1.7 |
4.0 |
6.75 |
11.10 |
16.0 |
||||||||||||
|
減壓比 |
最大 |
10 |
||||||||||||||||||||
|
最小 |
1.25 |
|||||||||||||||||||||
調節閥訂貨須知
用戶的訂貨時需提供調節閥介質,調節閥閥前壓力,閥后設定壓力,最大流量/每小時,壓差/流量對應比,確定閥門尺寸/連接方式標準最大行程開啟行程流量調節比壓力波動（精度）壓力/溫度對應比,最大耐溫,閥體材質開關狀態（通斷電）,壓力等級,內泄漏率內部閥體結構/調節閥工作原理/調節閥安裝說明等相關技術資料當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的三精閥門公司專家為您審核把關感謝您訪問我們的網站【http://m.dashazhu.cn三精閥門公司】如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
