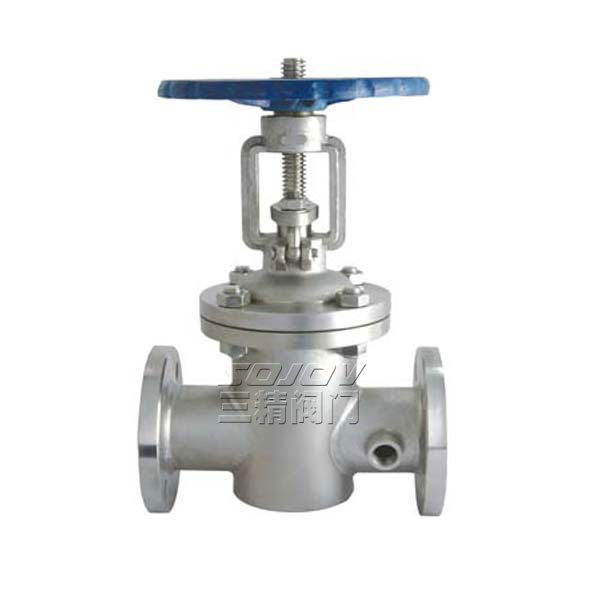

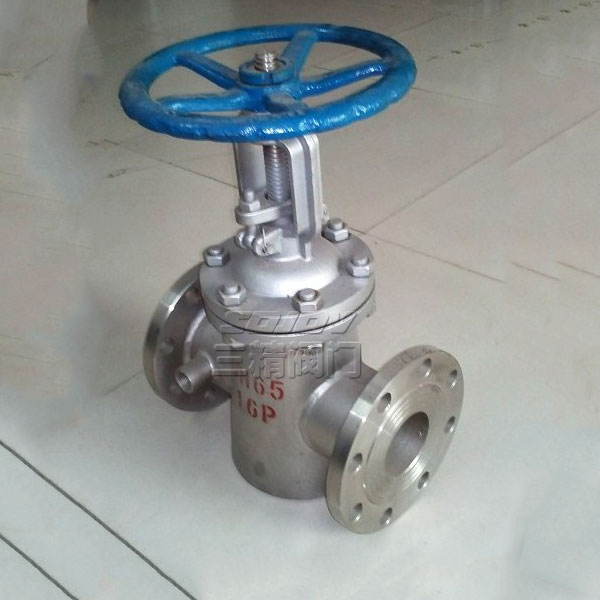

BZ41H保溫閘閥,BZ41W不銹鋼保溫閘閥

設計與制造：GB12234

法蘭尺寸：JB/T79　GB9113

壓力溫度：GB9131

結構長度：GB12221

對焊連接尺寸：-

檢驗與試驗：GB13927

下一個產品：保溫截止閥

上一個產品：上下展式保溫放料閥

分享到：

三精閥門 BZ41H保溫閘閥,BZ41W不銹鋼保溫閘閥可定制

BZ41H保溫閘閥概述

保溫閘閥主要用于石油、化工、冶金、制藥等各類系統中，該閥門的夾套焊裝于閥門的兩法蘭之間，閥門的側面、底部設置有夾套的連接口，夾套中可自由地流過蒸汽或其它熱的保溫介質，確保粘稠介質可順暢地流過閥門。

執行標準

設計與制造：GB12234

法蘭尺寸：JB/T79　GB9113

壓力溫度：GB9131

結構長度：GB12221

對焊連接尺寸：－

檢驗與試驗：GB13927

不銹鋼保溫閘閥的主要零部件材料

保溫閘閥主要零件材料

零件材料	材料
零件材料	BZ41Y-16I-25I-40I	BZ41Y-16I-25I-40I	BZ41Y-16I-25I-40I
閥體、閥造	鉻鉬鋼
閥板	合金鋼+硬質合金	鉻鎳鈦鋼	鉻鎳鉬鈦鋼
閥桿	合金鋼
閥桿螺母	鋁鐵青銅
手輪	灰鑄鐵、可鍛鑄鐵

性能規范

型號	公稱壓力				工作溫度℃	適用介質
型號	公稱壓力	強度(水)(MPa)	密封(水)(MPa)	低壓密封(空氣)(MPa)	工作溫度℃	適用介質
BZ41H-16C BZ41W-16P(R)	1.6	2.4	1.8	0.6	≤200	酸、堿類
BZ41W-25P(R)	2.5	3.8	2.8	0.6	≤200	酸、堿類
BZ41W-40P(R)	4.0	6.0	4.4	0.6	≤200	酸、堿類
BZ41W-64P(R)	6.4	9.6	7.0	0.6	≤200	酸、堿類

外形尺寸和連接尺寸

型號	公稱通徑DN	尺寸
型號	公稱通徑DN	L	D	D1	D2	b-f	Z-Φd	H	Do
BZ41W-16P(R)	15	130	95	65	45	16-2	4-14	170	120
	20	150	105	75	55	16-2	4-14	190	140
	25	160	115	85	65	16-2	4-14	205	160
	32	180	135	100	78	18-2	4-18	270	180
	40	200	145	110	85	18-3	4-18	310	200
	50	250	160	125	100	18-3	4-18	358	240
	65	265	180	145	120	18-3	4-18	373	240
	80	280	195	160	135	20-3	8-18	435	280
	100	300	215	180	155	20-3	8-18	500	300
	125	325	245	210	185	22-3	8-18	614	320
	150	350	280	240	210	24-3	8-23	674	360
	200	400	335	295	265	26-3	12-23	818	400
	250	450	405	355	320	30-3	12-25	969	450
	300	500	460	410	375	30-4	12-25	1145	560

型號	公稱通徑DN	尺寸
型號	公稱通徑DN	L	D	D1	D2	D6	b-f	Z-Φd	H
BZ41W-40P(R)	15	130	95	65	45	40	16-2	4-14	135
	20	150	105	75	55	51	16-2	4-14	190
	25	160	115	85	65	58	16-2	4-14	205
	32	180	135	100	78	66	18-2	4-18	270
	40	200	145	110	85	76	18-3	4-18	310
	50	250	160	125	100	88	20-3	4-18	371
	65	280	180	145	120	110	22-3	8-18	39
	80	310	195	160	135	121	22-3	8-18	455
	100	350	230	190	160	150	24-3	8-23	551
	125	400	270	220	188	176	28-3	8-25	628
	150	450	300	250	218	204	30-3	8-25	708
	200	550	375	320	282	260	38-3	12-30	885
	250	650	445	385	345	313	42-3	12-24	960

型號	公稱通徑DN	尺寸
型號	公稱通徑DN	L	D	D1	D2	D6	b-f	Z-Φd	H
BZ41W-64P(R)	15	130	105	75	55	41	18-2	4-14	140
	20	150	125	90	68	51	20-2	4-18	195
	25	160	135	100	78	58	22-2	4-18	210
	32	180	150	110	82	66	24-2	4-23	280
	40	200	165	125	95	76	24-3	4-23	328
	50	250	175	135	105	88	26-3	4-23	390
	65	280	200	160	130	110	28-3	8-23	410
	80	310	210	170	140	121	30-3	8-23	485
	100	350	250	200	168	150	32-3	8-25	590
	125	400	295	240	202	176	36-3	8-30	688
	150	450	340	280	240	204	38-3	8-34	768
	200	550	405	345	300	260	44-3	12-34	972
	250	650	470	400	350	313	48-3	12-41	1059

保溫閥門結構簡介

保溫閥門是在閥體焊裝一層金屬夾套，通過對金屬夾套內注入蒸汽、導熱油、冷卻水、冷氣等，使閥體的介質在常溫、升溫、降溫等條件下，達到所需要的溫度，起到保溫或保冷的作用。保溫閥門是用在常溫下會凝固的高粘度、蒸汽或其它保溫、保冷介質，確保閥內介質能夠正常工作。

保溫閥門作用原理

保溫閥門具有良好的保溫保冷特性，且閥門的通徑與管徑一致，同時又能有效降低管路中介質熱量損失。具有良好的保溫保冷特性，同時又能有效降低管路中介質熱量損失。保溫閥門在石油、化工、冶金、制藥等各類系統中得到較多應用，有效降低管路中介質熱量的損失，防止介質結晶、凝固等相象的出現。保溫閥門的作用是在溫度高或低的情況下通過閥門時，保溫閥門內的物質對介質產生保溫效果，使介質不會凝結或粘在閥體內部，讓閥門的啟閉能正常運作。
