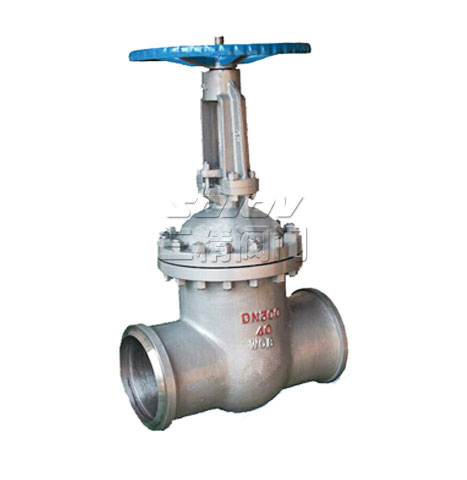

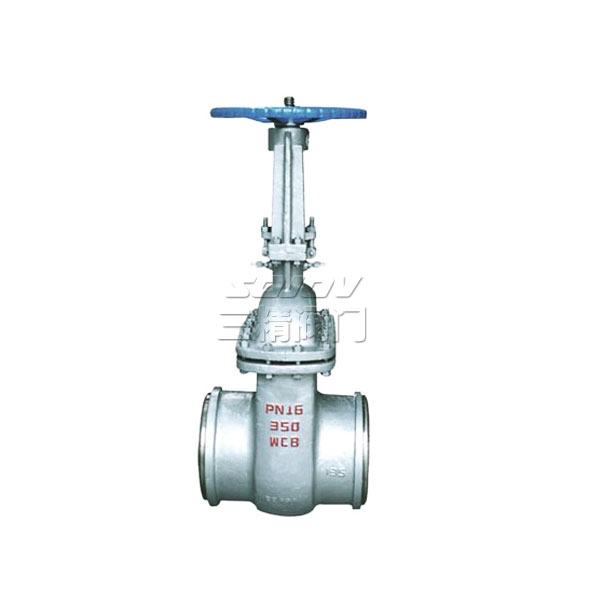

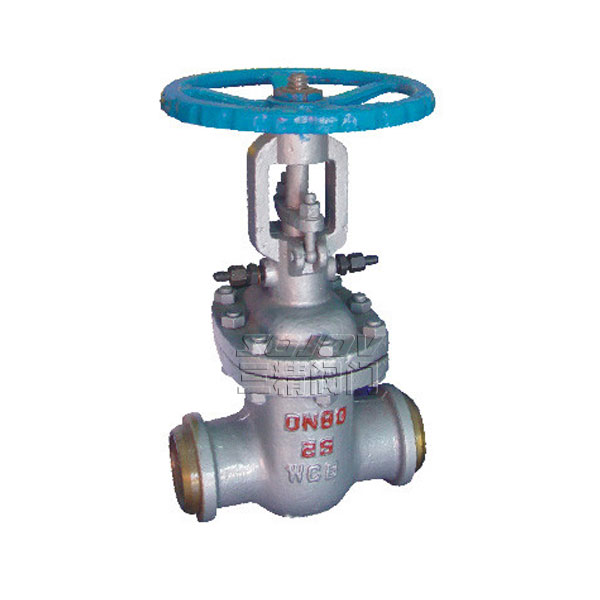

DSZ61H/DSZ64H水封閘閥
DSZ61H/DSZ64H水封閘閥
|
水封閘閥型號：DSZ61H DSZ64H |
水封閘閥 公稱通徑：50MM-600MM |
水封閘閥使用壓力：1.6MPA -10MPA |
|
水封閘閥 連接方式：法蘭連接 |
水封閘閥形式：手動 |
水封閘閥主要功能：起開關作用 |
|
水封閘閥使用介質：水 油品 蒸汽 |
水封閘閥 材質： 鑄鋼 不銹鋼 |
水封閘閥標準：機械部標準或定做非標 |
水封閘閥 結構特點及用途
本產品的閥蓋填料室具有水密封結構，當接口通入壓力O.6～1 MPa的水時，可使系統與大氣隔離，保證系統具有良好的氣密封。
DS/Z型系列采用雙閘板雙向彈性密封，啟閉靈活、迅速、密封可靠。
產品結構簡單、緊湊合理、檢修方便、使用壽命長。
在管路上作啟閉裝置用，必須處于全開或全閉狀態，不得用于調節流量。
閥門連接方式有法蘭和焊接兩種，驅動方式為手動和電動。
DS系列水封閥門適用于公稱壓力≤1O.OMPa，工作溫度≤425℃，工作介質為水、蒸汽、油品和非腐蝕性氣體
的管路上作啟閉裝置用，尤其適用于火電廠汽機真空冷凝系統。
水封閘閥主要性能規范
Chief property and specification
|
試驗壓力 Test pressure |
公稱壓力PN/MPa | |||||
| 1.0 | 1.6 | 2.5 | 4.O | 6.4 | 1O.0 | |
|
殼體強度試驗 Shell Strength test |
1.5 | 2.4 | 3.8 | 6.O | 9.6 | 15.0 |
|
密封試驗 Seal test |
1.1 | 1.8 | 2.8 | 4.4 | 7.0 | 11.O |
|
上密封試驗 Back seal test |
1.1 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 |
|
氣密封試驗 Leak- proofness test |
0.5～O.7 | |||||
水封閘閥使用范圍
Scope of use
|
產品類別 Product classification |
適用溫度/℃ Working temperature |
適用介質 Suitable medium |
|
碳鋼型(C) Carbon steel |
≤425 |
水、蒸汽、油品、非腐蝕性氣體 Water，Stem，oilgoods non-corrosive gas |
|
合金鋼(I) Alloy steel |
≤540 |
水封閘閥主要尺寸
Main dimensionsDS/Z64H-16、25 DS/Z64Y-16I、25I
|
公稱通徑 DN/mm Nominal diameter |
L | α | H | DO | PNl.6/MPa | PN2.5/MPa | ||
|
D |
D1 |
D |
D1 |
|||||
| 50 | 250 | 37o30' | 334 | 250 | 58 | 50 | 64 | 4g |
| 65 | 270 | 37o30' | 439 | 250 | 75 | 65 | 82 | 67 |
| 80 | 280 | 37o30' | 495 | 300 | 91 | 79 | 95 | 77 |
| 100 | 300 | 37o30' | 575 | 350 | 11O | 97 | 117 | 101 |
| 125 | 325 | 37o30' | 587 | 350 | 136 | 121 | 144 | 126 |
| 150 | 350 | 37o30' | 607 | 350 | 163 | 146 | 172 | 158 |
| 200 | 400 | 37o30' | 740 | 400 | 223 | 202 | 223 | 202 |
| 250 | 450 | 37o30' | 863 | 400 | 278 | 254 | 278 | 254 |
| 300 | 500 | 37o30' | 990 | 400 | 330 | 305 | 330 | 305 |
| 350 | 550 | 37o30' | 1137 | 500 | 382 | 352 | 382 | 352 |
| 400 | 600 | 37o30' | 1523 | 500 | 432 | 399 | 432 | 39g |
| 450 | 650 | 37o30' | 1618 | 600 | 485 | 451 | 485 | 451 |
| 500 | 700 | 37o30' | 1657 | 600 | 535 | 501 | 535 | 499 |
| 600 | 800 | 37o30' | 1746 | 700 | 636 | 601 | 636 | 599 |
注：PN1.6(16)閥門允許作為PN1.0(10)壓力選用
DS/Z64H-40、64、100 DS/Z64Y-40I、64I、100I水封閘閥
|
公稱通徑 DN/mm Nominal diameter |
L | D | α | PN4.O/MPa | PN6.4/MPa | PNlO.0/MPa | ||||||
| D1 | H | D0 | D1 | H | DO | D1 | H | D0 | ||||
| 50 | 250 | 64 | 37o30' | 49 | 345 | 300 | 50 | 350 | 300 | 49 | 350 | 300 |
| 65 | 270 | 83 | 37o30' | 67 | 441 | 300 | 66 | 447 | 300 | 64 | 447 | 300 |
| 80 | 280 | 96 | 37o30' | 79 | 495 | 350 | 77 | 499 | 350 | 75 | 499 | 350 |
| 100 | 300 | 117 | 37o30' | 101 | 575 | 350 | 99 | 582 | 400 | 87 | 582 | 400 |
| 125 | 325 | 144 | 37o30' | 126 | 587 | 400 | 129 | 590 | 400 | 125 | 590 | 400 |
| 150 | 350 | 172 | 37o30' | 152 | 607 | 400 | 150 | 611 | 450 | 145 | 611 | 450 |
| 200 | 400 | 223 | 37o30' | 200 | 740 | 450 | 198 | 745 | 550 | 190 | 747 | 550 |
| 250 | 450 | 278 | 37o30' | 252 | 863 | 550 | 246 | 867 | 650 | 236 | 869 | 650 |
| 300 | 500 | 330 | 37o30' | 302 | 1008 | 650 | 294 | 1008 | 750 | 282 | 1013 | 750 |
| 350 | 550 | 382 | 37o30' | 350 | 1142 | 750 | 342 | 1148 | 800 | 334 | 1148 | 850 |
| 400 | 650 | 432 | 37o30' | 397 | 1527 | 850 | 387 | 1531 | 900 | 377 | 1533 | 950 |
閘閥訂貨主要事項：
閘閥介質壓力等級內泄漏率閥門尺寸連接方式標準最大耐溫最大耐壓最大流量/每小時,閘閥閥體材質轉動方式（手柄/蝸輪）內部閥體結構閘閥工作原理安裝說明等相關技術資料當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的三精閥門公司專家為您審核把關。感謝您訪問我們的網站【http://m.dashazhu.cn】
